Viessmann VITOLADENS 300-C Serviceanleitung

Viessmann VITOLADENS 300-C Serviceanleitung

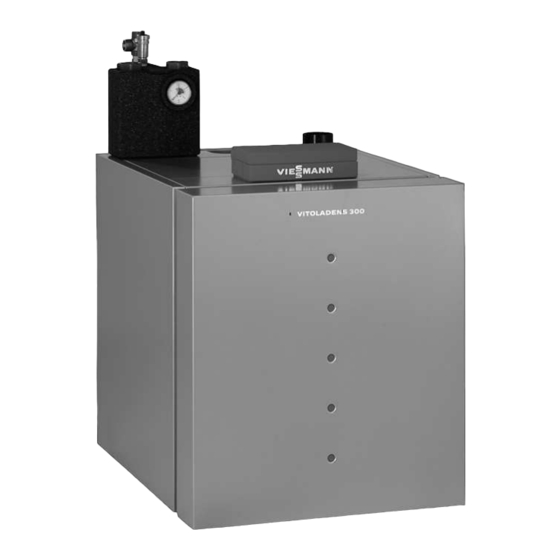

Öl-brennwertkessel mit eingebauter kesselkreisregelung
Vorschau ausblenden Andere Handbücher für VITOLADENS 300-C:
Inhaltsverzeichnis

Werbung

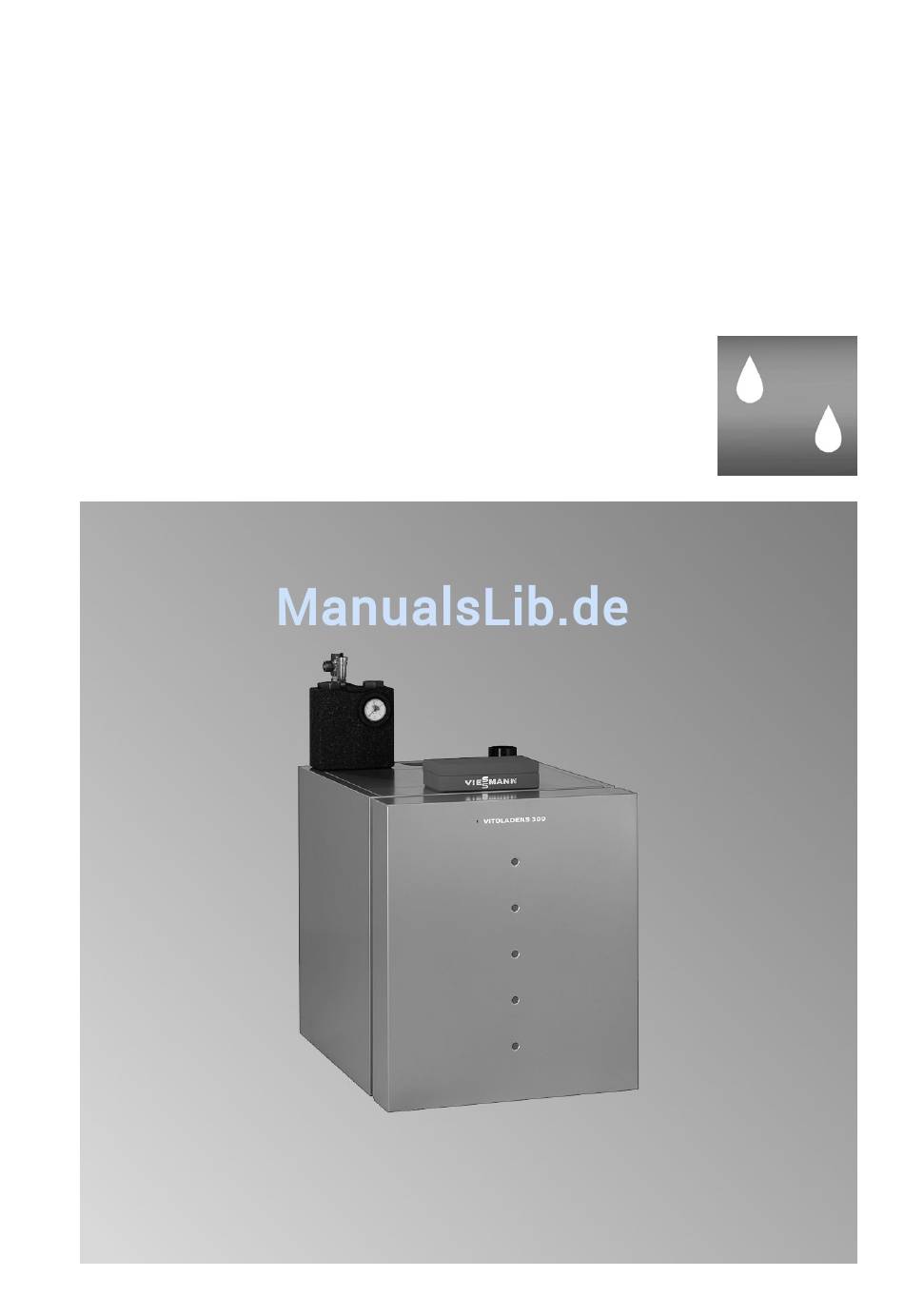

VIESMANN
Serviceanleitung
für die Fachkraft
Vitoladens 300-C
Typ VC3, 12,9 bis 28,9 kW
Öl-Brennwertkessel
mit eingebauter Kesselkreisregelung
Gültigkeitshinweise siehe letzte Seite
VITOLADENS 300-C
Bitte aufbewahren!
5681 774
4/2009
