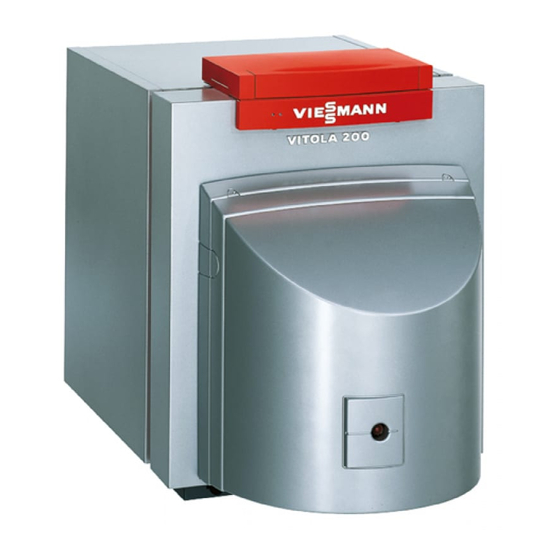

Viessmann Vitola 200 Serviceanleitung
Öl-/gas-heizkessel
Vorschau ausblenden
Andere Handbücher für Vitola 200:
- Montageanleitung (13 Seiten) ,
- Montageanleitung für die fachkraft (8 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Viessmann Vitola 200
Inhaltszusammenfassung für Viessmann Vitola 200

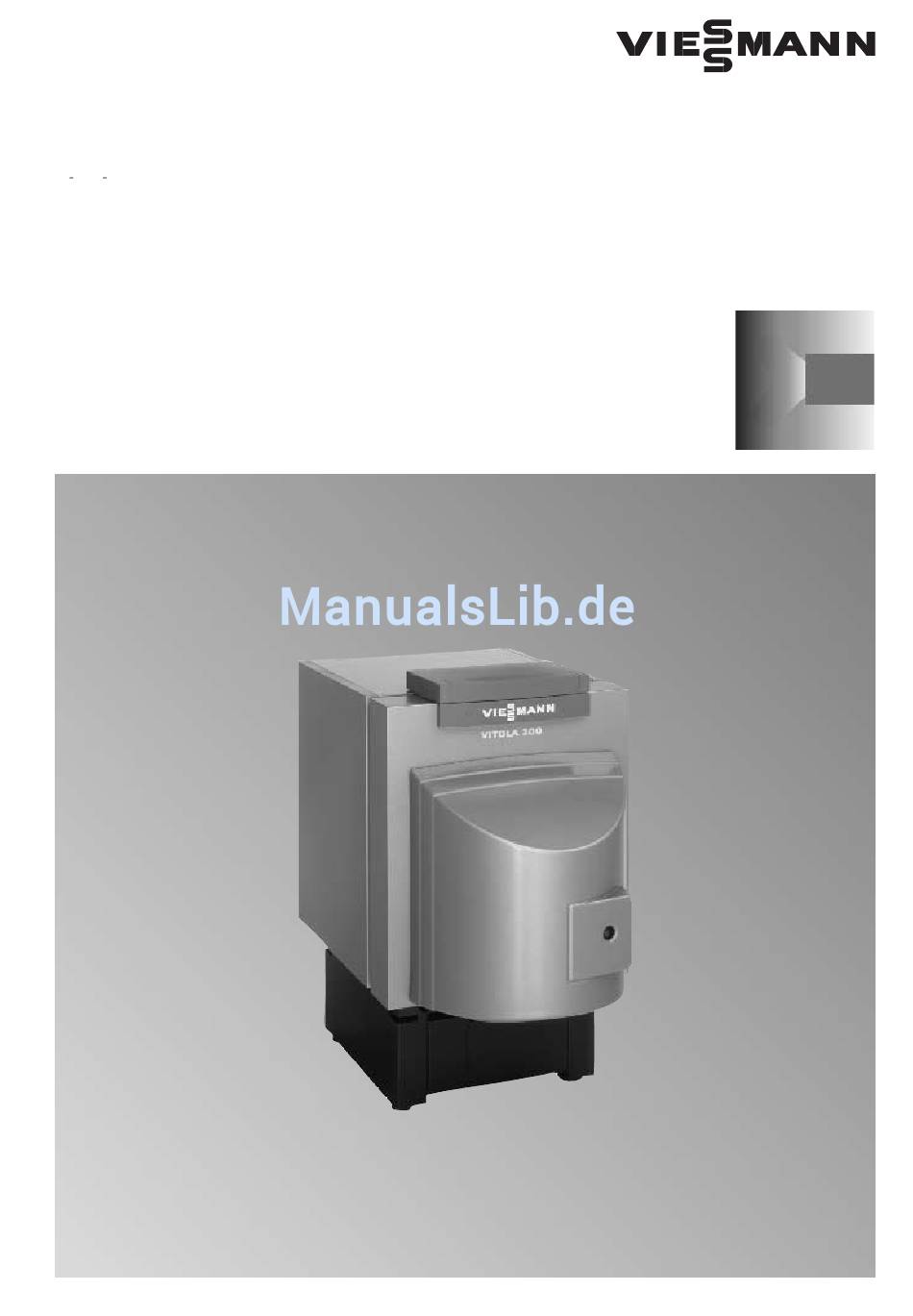

- Seite 1 Serviceanleitung für die Fachkraft Vitola 200 Typ VB2 und VF2 Öl /Gas Heizkessel Vitola 200 5681 282 9/2000 Ablagehinweis: Servicemappe...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Arbeiten am Gerät Instandsetzungsarbeiten ¨ Sicherheitshinweis! Montage, Wartung, Reparaturen an Bauteilen mit sicherheitstechnischer Dieses Signalwort kennzeichnet in dieser müssen von autorisierten Fachkräften Funktion sind unzulässig. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Erstinbetriebnahme und Erstinbetriebnahme . -
Seite 4: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des Auf stellraums geöffnet ist. 2. Vordruck des Membran Ausdehnungs Hinweis! gefäßes prüfen. Ist der Vordruck des Membran Ausdeh nungsgefäßes niedriger als der stati sche Druck der Anlage, so viel Stick stoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist. -
Seite 5: Wartung
Erstinbetriebnahme und Wartung Wartung 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Brennstoffzufuhr sperren (Ölfilter ventil bzw. Gasabsperrhahn schlie ßen). 2. Regelscheibe Vitoair schließen (falls vorhanden) 1. Drehknopf A am Motor der Vitoair eindrücken und in Stellung 5 dre hen. - Seite 6 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 4. Heizfläche und Abgasrohr reinigen 1. Brennkammer A herausziehen und reinigen. 2. Heizfläche mit Bürste B reinigen und mit Staubsauger aussaugen. 3. Verbrennungsrückstände aus Abgas rohr und Abgasabzug durch Reini gungsöffnung im Abgasrohr absau gen. 5.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 7. Heizungsseitige und trinkwasserseitige Anschlüsse auf Dichtheit prüfen 8. Sicherheitsventile auf Funktion prüfen 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Anlage so weit entleeren bzw. Kappenventil am Membran Ausdehnungsgefäß...
- Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 11. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abzie hen. 2. Mischer auf Leichtgängigkeit prüfen. 3. Dichtheit des Mischers prüfen. Bei Undichtheit O Ring Dichtungen austauschen. 4. Motorhebel wieder einrasten. 12. Zuluftöffnung des Aufstellraums prüfen 13.
-
Seite 9: Zusatzinformationen
Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typen schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Wärmedämmung, kpl. 010 Zugentlastung, 8fach (mit Pos. 002 bis 011, 028, 029 011 Abdeckkappe und 030) 028 Haltewinkel vorn... - Seite 10 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 012 Kesseltür Einzelteile ohne Abbildung: 013 Dichtpackung 16 x 12 026 Beipack Wärmedämmung 014 Wärmedämmblock für Kesseltür 027 Dichtmaterial für Abgasabzug 015 Riegel 034 Sprühdosenlack, vitosilber 016 Dichtschnur 035 Lackstift, vitosilber 017 Scharnierstab 037 Dekorklebeband 018 Wärmedämmblock für Brenn 040 Montageanleitung kammer 042 Serviceanleitung...
-
Seite 11: Technische Daten
Zusatzinformationen Technische Daten Nenn Wärmeleistung Produkt ID Nummer Vitola 200, Typ VB2 CE 0085 AQ 0695 Vitola 200, Typ VF2 CE 0085 AQ 0696 Heizgasseitiger Widerstand 0,06 0,07 0,08 0,08 0,10 0,10 0,12 0,14 mbar 0,06 0,07 0,08 0,08 0,10... -
Seite 12: Konformitätserklärung Und Herstellerbescheinigung
Zusatzinformationen Konformitätserklärung und Herstellerbescheinigung Konformitätserklärung für Heizkessel mit Öl bzw. Gas Gebläsebrenner Wir, die Viessmann Werke GmbH & Co, D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitola 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt:...
