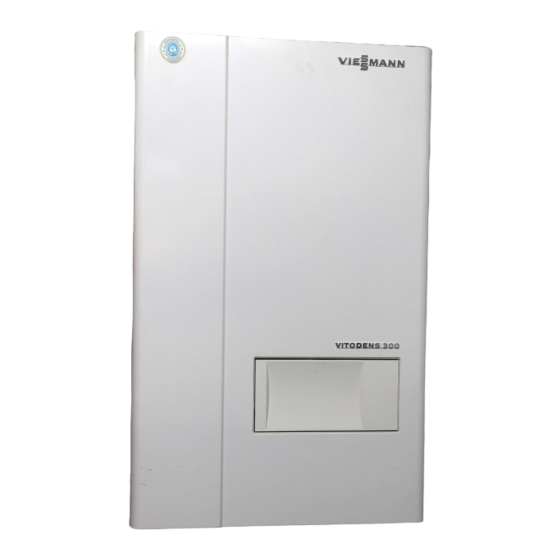

Viessmann Vitodens 300 Bedienungsanleitung
Gas-heizkessel mit regelung für witterungsgeführten betrieb und menügeführter bedieneinheit comfortrol
Vorschau ausblenden
Andere Handbücher für Vitodens 300:
- Planungsanleitung (164 Seiten) ,
- Serviceanleitung (132 Seiten) ,
- Allgemeine informationen (68 Seiten)
Verwandte Anleitungen für Viessmann Vitodens 300
Inhaltszusammenfassung für Viessmann Vitodens 300

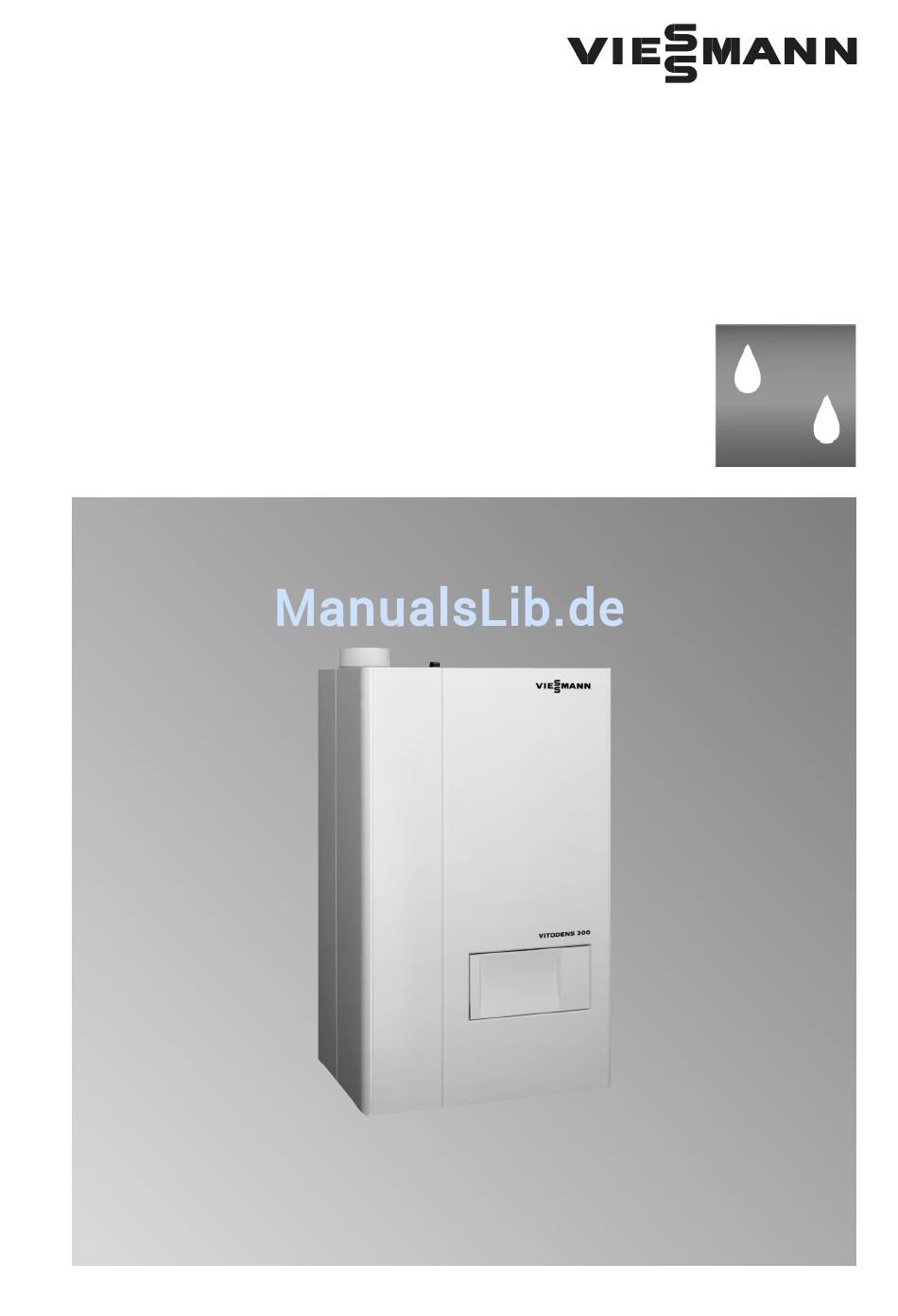

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitodens 300, Typ WB3 mit Regelung für witterungsgeführten Betrieb und menügeführter Bedieneinheit Comfortrol VITODENS 300 Bitte aufbewahren! 5581 305 7/2002...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gasgeruch Bei Arbeiten an Gerät/Heizungsanlage H Nicht rauchen! Offenes Feuer und diese spannungsfrei schalten (z. B. an Funkenbildung verhindern (z. B. der separaten Sicherung oder einem Schalten von Licht und Elektro Hauptschalter) und gegen Wieder... -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Zuerst informieren Für Ihre Sicherheit ........................Fertigstellungsanzeige . -
Seite 4: Sofort Bedienen
Sofort bedienen Ihre Heizungsanlage ist voreingestellt Die Regelung ist bereits ab Werk auf einen Standardbetrieb voreingestellt. Ihre Heizungsanlage ist somit betriebsbereit. Die werkseitige Grund einstellung können Sie individuell nach Ihren Wünschen ändern. Wochentag und Uhrzeit (MEZ) Heizkennlinie wurden bereits im Werk eingestellt Die Neigung der Heizkennlinie ist auf und bleiben durch eine eingebaute 1,4, das Niveau auf 0 eingestellt. -
Seite 5: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente 4 5 6 P O N A Anzeigefenster G Anzeige Brennerbetrieb B s Drehknopf Normale Raum H Schornsteinfeger Prüfschalter temperatur K Entriegelung Brennerstörung C Betriebsprogramm Wahlschalter L Spartaste Abschaltbetrieb M m Drehknopf Reduzierte Raum Nur Warmwasser temperatur rw Heizen und Warmwasser... -
Seite 6: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Wählen Sie eines der Betriebsprogramme entsprechend Ihrem persönlichen Bedarf. Heizen und Warmwasser Beispiel: Winter und Übergangszeiten. H Raumbeheizung mit abwechselnd normaler und reduzierter Raumtemperatur gemäß den eingestellten Schaltzeiten H Warmwasserbereitung (falls Warmwasser Speicher vorhanden) H Frostschutzüberwachung des Heizkessels und des Warmwasser Speichers. -
Seite 7: Raumtemperatur Ändern
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß den eingestellten Schaltzeiten. Raumtemperatur ändern 1. Drehen Sie am Drehknopf s bzw. m. GEWÄHLTE RAUMTEMP. s Im Anzeigefenster erscheinen nun ALT: 20ºC die Temperaturwerte (alt und neu). -
Seite 8: Temperaturen Und Betriebszustände Abfragen
Sofort bedienen Temperaturen und Betriebszustände abfragen Sie können an der Bedieneinheit verschiedene momentane Temperaturen und Betriebszustände abfragen. Drücken Sie folgende Tasten: HK A / ZUSTAND Raumbeheizung DAS BEDIENGERÄT IST ZUGEORDNET AUF: 1. A für Heizkreis A HK A (ohne Mischer) oder >WEITER:...A für Heizkreis B... -
Seite 9: Komfortfunktionen Nutzen
Komfortfunktionen nutzen Partybetrieb einstellen Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom einge stellten Betriebsprogramm und den eingestellten Schaltzeiten heizen möchten (z. B. wenn Sie abends länger als gewöhnlich aufbleiben möchten, weil Sie Gäste haben). Sie können die Raumtemperatur (Partytemperatur) nach Ihren Wünschen einstellen. -
Seite 10: Sparbetrieb Aktivieren
Komfortfunktionen nutzen Sparbetrieb aktivieren Schalten Sie den Sparbetrieb ein, wenn Sie kurzzeitig besonders energie sparend heizen möchten (z. B. wenn tagsüber vorübergehend niemand im Haus ist). Im Sparbetrieb wird die eingestellte Raumtemperatur automatisch um ca. 2 ºC abgesenkt. Sparbetrieb aktivieren DIENSTAG, 21.05.97 Spartaste S drücken. -
Seite 11: Ein Und Ausschalten
Ein und Ausschalten Erst und Wiederinbetriebnahme der Heizungsanlage Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. Bevor Sie eine ausgeschaltete Heizungsanlage nach längerer Außerbetrieb nahme wieder einschalten, empfehlen wir Ihnen, sich mit Ihrem Heizungs fachbetrieb in Verbindung zu setzen. -
Seite 12: Heizungsanlage Außer Betrieb Nehmen
Ein und Ausschalten Heizungsanlage außer Betrieb nehmen Wenn Sie Ihre Heizungsanlage vorübergehend nicht nutzen wollen, z. B. im Sommerurlaub, schalten Sie auf Abschaltbetrieb (siehe Betriebsprogramm wählen Seite 6). Wenn Sie Ihre Heizungsanlage für längere Zeit (mehrere Monate) nicht nutzen wollen, sollten Sie sie außer Betrieb nehmen. Vor längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. -
Seite 13: Weitere Einstellungen
Weitere Einstellungen Schaltzeiträume abfragen und ändern An der Schaltuhr können je 4 Schaltzeiträume für die Raumbeheizung, die Warmwasserbereitung und die Zirkulationspumpe eingestellt werden. Das bedeutet: H Bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raum temperatur und Reduzierter Raumtemperatur hin und hergeschaltet werden. H Warmwasserbereitung und die Zirkulationspumpe können bis zu 4 mal pro Tag ein und ausgeschaltet werden. - Seite 14 Weitere Einstellungen Schaltzeiträume abfragen und ändern (Fortsetzung) Für alle Wochentage gleiche Schaltzeiträume In jeder der 4 Eingabezeilen des Anzeigefensters können Sie einen Einschalt zeitpunkt und einen Ausschaltzeitpunkt eingeben. Raumbeheizung Drücken Sie folgende Tasten: 1. A für Heizkreis A (ohne Mischer) oder für Heizkreis B (mit Mischer)
- Seite 15 Weitere Einstellungen Schaltzeiträume abfragen und ändern (Fortsetzung) Für einzelne Wochentage individuelle Schaltzeiträume In jeder der 4 Eingabezeilen des Anzeigefensters können Sie einen Einschalt zeitpunkt und einen Ausschaltzeitpunkt eingeben. Raumbeheizung Drücken Sie folgende Tasten: 1. A für Heizkreis A (ohne Mischer) oder für Heizkreis B (mit Mischer)
- Seite 16 Weitere Einstellungen Schaltzeiträume abfragen und ändern (Fortsetzung) Warmwasserbereitung Drücken Sie folgende Tasten: 1. C für Warmwasser 2. A für Speicher oder für Zirkulationspumpe 3. A für Schaltzeiten BITTE WÄHLEN ! 4. B für andere Tage / ALLE TAGE GLEICH / /MO/DI/MI/DO/FR/ 5.
-
Seite 17: Warmwassertemperatur Ändern
Weitere Einstellungen Warmwassertemperatur ändern Nur bei Heizkessel mit separatem Warmwasser Speicher. Die Warmwassertemperatur wählen Sie entsprechend Ihrem persönlichen Bedarf (z. B. zum Duschen). Drücken Sie folgende Tasten: SPEICHER/TEMP. 1. C für Warmwasser WARMWASSERTEMP.: 2. A für Speicher 0ALT: 50ºC NEU: 50ºC 3. -
Seite 18: Energiesparenden Betrieb Für Die Urlaubszeit Einstellen
Weitere Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen Wenn Sie in Urlaub fahren und Ihre Heizungsanlage auf minimalen Energie verbrauch einstellen wollen, wählen Sie eines der folgenden Betriebs programme (siehe Abschnitt Betriebsprogramm wählen" auf Seite 6). H Abschaltbetrieb Nur Frostschutzüberwachung der Heizungsanlage. - Seite 19 Weitere Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen (Forts.) 02.06.97, 11:06 5. A für Zeiten ändern HK A /FERIENPROG. . . , 00:00 Drehen Sie am Einstell . . , 24:00 Drehknopf G, TEMP. 14ºC um Beginn (EIN) und >ÄNDERN:...A Ende (AUS) des Ferien >LÖSCHEN:..B programms einzustellen...
-
Seite 20: Wochentag Und Uhrzeit Umstellen
Weitere Einstellungen Wochentag und Uhrzeit umstellen (falls erforderlich) Wochentag und Uhrzeit (MEZ) wurden bereits im Werk eingestellt. Die Umstellung von Winterzeit auf Sommerzeit und umgekehrt erfolgt auto matisch. Falls erforderlich, können Sie die Uhrzeit von Hand einstellen. Hinweis! Sollte die Bedieneinheit Comfortrol als Fernbedienung im Wandmontagesockel mit einem Funkuhrmodul bestückt sein, werden Datum und Uhrzeit immer automatisch richtig eingestellt. -
Seite 21: Was Tun, Wenn
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an Ihrer Heizung vor, wird diese bei geschlossener Klappe im Anzeigefenster angezeigt. Sie können selbst anhand einer Abfrage im Anzeige fenster den Fehler ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Drücken Sie folgende Tasten: DIENSTAG, 25.06.97 1. - Seite 22 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... die Heizungsanlage Anlagenschalter an der Einschalten nicht in Betrieb geht Regelung ausgeschaltet Sicherung in der Strom Heizungsfachbetrieb kreisverteilung (Haus benachrichtigen sicherung) oder in der Regelung hat ausgelöst ...
- Seite 23 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Brenner ausge Störung in der Zuluft Heizungsfachbetrieb schaltet wird, auch versorgung oder im benachrichtigen wenn die Räume noch Abgasweg nicht die gewünschte Temperatur haben ...
- Seite 24 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... im Anzeigefenster Batterien verbraucht 1. Anlagenschalter an Bitte Batterien der Regelung und wechseln erscheint Netzspannung oder abschalten..die Beleuchtung des 2. Bedieneinheit heraus Anzeigefensters nehmen.
-
Seite 25: Instandhaltung
Instandhaltung Pflege, Inspektion und Wartung Inspektion und Wartung Reinigung Die Inspektion und Wartung einer Die Verkleidung des Heizkessels Heizungsanlage ist durch die kann mit einem handelsüblichen Heizungsanlagen Verordnung Haushaltsreiniger (kein Scheuer und die Normen DIN 4756 und mittel) gereinigt werden. DIN 1988 8 vorgeschrieben. -
Seite 26: Tipps Zum Energiesparen
Tipps zum Energieeinsparen Tipps zum Energieeinsparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H richtiges Lüften: Fenster 1 kurzzeitig ganz öffnen und dabei die Thermostatventile 2 schließen H nicht überheizen: eine Raumtemperatur von 20 ºC... -
Seite 27: Verzeichnisse
Verzeichnisse Übersicht der Menüstrukturen In der Hauptübersicht erhalten Sie Auswahlmöglichkeiten, die Sie zu weiteren Funktionen und Informationen führen. Die Übersicht wird nach Öffnen der Klappe der Bedieneinheit angezeigt. Menüstruktur Heizkreis A und B > HEIZKREIS A > ZEITEN > SCHALTZEITEN >... - Seite 28 Verzeichnisse Übersicht der Menüstrukturen (Fortsetzung) Menüstruktur Warmwasser > HEIZKREIS A > SPEICHER > SCHALTZEITEN > ZEITEN ÄND. > HEIZKREIS B > ZIRKULATIONSPUMPE > TEMPERATUR > ANDERE TAGE > WARMWASSER > BETRIEBSZUST . > ANLAGE > TEMPERATUR ÄNDERN > SPEICHER ZUSTAND >...
- Seite 29 Verzeichnisse Übersicht der Menüstrukturen (Fortsetzung) Menüstruktur Anlage > HEIZKREIS A > GRUNDEINST. > UHR > DATUM ÄNDERN > HEIZKREIS B > BETRIEBSZUST . > DIFFERENZTEMP . > UHRZEIT ÄNDERN > WARMWASSER > FACHEINSTELL. > SPRACHE > ANLAGE > TEMP . ÄNDERN >...
-
Seite 30: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
