Viessmann RexoIa-biferral-RN RBR Serviceanleitung
Gas-heizkessel mit matrix-strahlungsbrenner nenn-wärmeleistung 11 bis 29 kw
Wartungs-CheckIiste/
Serviceanleitung
RexoIa-biferral-RN
Typ RBR
Gas-Heizkessel mit MatriX-Strahlungsbrenner
Nenn-Wärmeleistung
11 bis 29 kW
Gültig für Heizkessel ab Herstell-Nr.:
751832000101,
751832100101,
751833000101,
751833100101,
RexoIa-biferral-RN
751832200101,
751832300101,
751833200101,
751833300101
VIE
VIE%MANN
R exola-biferraI-
RN
MANN
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann RexoIa-biferral-RN RBR
Inhaltszusammenfassung für Viessmann RexoIa-biferral-RN RBR

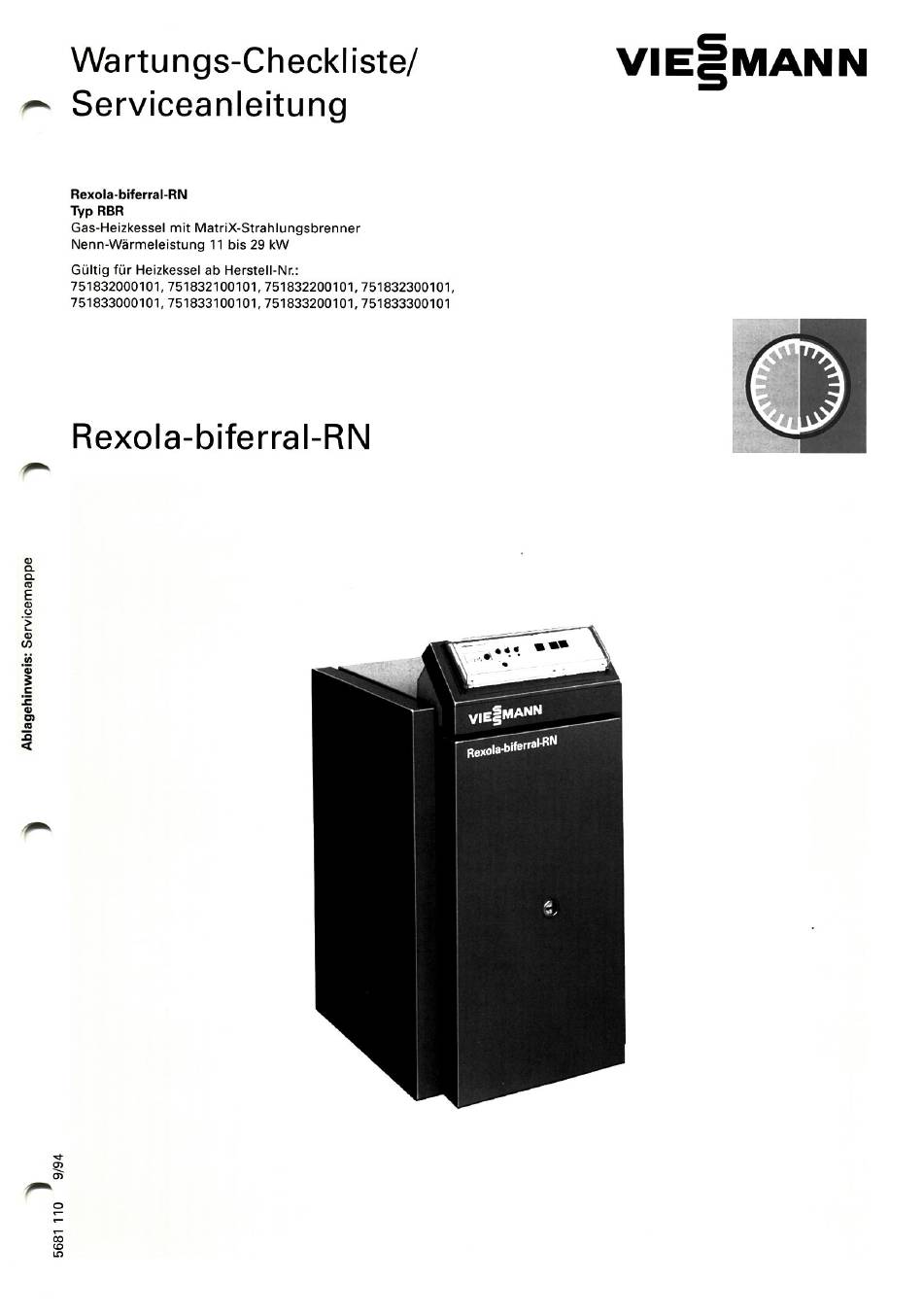

- Seite 1 Wartungs-CheckIiste/ MANN Serviceanleitung RexoIa-biferral-RN Typ RBR Gas-Heizkessel mit MatriX-Strahlungsbrenner Nenn-Wärmeleistung 11 bis 29 kW Gültig für Heizkessel ab Herstell-Nr.: 751832000101, 751832100101, 751832200101, 751832300101, 751833000101, 751833100101, 751833200101, 751833300101 RexoIa-biferral-RN VIE%MANN R exola-biferraI-...
-
Seite 2: Wartung
1 Angaben zur Anlage 2 Wartung durchgeführt 1 Angaben zur Anlage Anlage: Heizkessel: Name: Fabrikat: Viessmann Typ: Rexola-biferraI-RN Straße: Nenn-WärmeIeistung: Ort: Herstell-Nr.: Eingebaut durch Heizungsfachfirma: Name: Straße: Ort: Telefon: Eingebaut 2 Wartung durchgeführt Heizungsfachfirma (Stempel): Heizungsfachfirma (Stempel): Heizungsfachfirma (Stempel): Wartungstechniker... - Seite 3 — Einzelteillisten Heizkessel —Blasebalg Zubehörteilen —Lecksuchspray — Loctite Meßgeräte 1st der Austausch von Einzelteilen (nur geprüfte Geräte verwenden) notwendig, so müssen Viessmann Original-Einzelteile verwendet — Testomatik-Gas werden. —Abgas-AnaIysegerät Diese Einzelteile müssen für das Oder Produkt vorgesehen sein und die C02-Analysegerät Arbeiten müssen entsprechend...
-
Seite 4: Wartungsarbeiten
Wartungsarbeiten Wartungsarbeiten Brenner durchmessen Meßwerte in der Reihenfolge Kapitels 6 „Einstell- und Meßwerte" Seite 9) ermitteln und in die jeweilige Zeile „Vorgefunden" eintragen. Anlage außer Betrieb nehmen Hauptschalter abschalten und gegen fremdes Wiedereinschalten sichern. Gasabsperrhahn schließen sichern. Brenner ausbauen Vorderblech abbauen, dazu Ver- schluß... - Seite 5 5 Wartungsarbeiten 4. Glühzünder prüfen I. Glühzünder 3 auf Beschädigungen (z. B. Risse) prüfen, falls erforderlich, auswechseln. 2. Abstand Glühzünder— Drahtgewebe prüfen. Achtung! Glühzünder besteht aus kerami- schem Material ist daher bruch- empfindlich. Glühzünder nicht an den Glühflächen berühren. Bei der Montage Stöße vermeiden.
- Seite 6 Wartungsarbeiten Tauchhülse 9 auf Dichtheit prüfen Brenner einbauen I. Achtung! Darauf achten, daß die drei Laschen des Bajonettverschlusses eingehakt Sind. 2. In die Verschraubungen neue Dich- tungen einlegen. Alle heizungsseitigen und trinkwasserseitigen (falls vorhanden) Anschlüsse prüfen Heizkessel mit Speicher-Wasser- erwärmer: Vérschraubungen und Tauchhülse an der Speicherrückseite...
- Seite 7 5 Wartungsarbeiten 11. Elektrische Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen 12. Anlage in Betrieb nehmen Siehe dazu separate Betriebsanleitungen. Alle Dichtflächen der gasführen- den Leitungen und Armaturen Betriebsdruck mit einem schaum- bildenden Mittel Dichtheit prüfen (Lecksuchspray). 13. Schließfunktion der Ventile im Gaskombiregler prüfen 1.
-
Seite 8: Abgasüberwachungseinrichtung(Falls Vorhanden)Prüfen
5 Wartungsarbeiten I. Abgasrohr von der Strömungs- 15. Abgasüberwachungseinrichtung(falls vorhanden)prüfen sicherung abbauen. 2. Abgasrohranschluß der Strömungs- sicherung zur Funktionskontrolle abdecken. 3. Heizkessel in Betrieb nehmen. Die Abgasüberwachungseinrichtung muß spätestens nach ca. 2 Minuten den Brenner abschalten und frühe- stens nach ca. 15 Minuten selbsttätig wieder einschalten... -
Seite 9: Schraubenim Meßstutzeno
6 Einstell- Meßwerte 6 Einstell- Meßwerte Achtung! Brenner, falls erforderlich, neu einstellen. Meß- und Einstellwerte in die jeweilige Spalte eintragen. 1. Vorhandene Gasart ankreuzen vorgefu nden - 15,7 kWh/m3, 43,2 - 56,5 MJ/m3 Erdgas H Wobbeindex 12,0 13,0 kWh/m3, 37,8 - 46,8 MJ/m3 Erdgas L Wobbeindex 10,5 -... -
Seite 10: Einstell- Und Meßwerte
Einstell- Meßwerte Düsendruck in mbar Prüfen, 0b der Brenner für die vorhan- dene Gasart ausgestattet bzw. umge- stellt ist. Mit der Erdgas-EinsteIIung EE-H-15,O können die Heizkessel im Wobbe- indexbereich 12,0 bis 15,7 kWh/m3 (43,2 bis 56,5 MJ/m3) betrieben werden. Mit der Erdgas-Einstellung EE-L-12,4 können Heizkessel... - Seite 11 6 Einstell- Meßwerte 4. Ionisationsstrom in PA Zur Messung ausschließlich die Testomatik-Gas von Viessmann mit Meßleitung verwenden. Achtu ng ! Vor Anschluß des Meßgerätes Schal- ter „O" an der Kesselkreisregelung abschalten. Zur Messung Meßleitung Nr. 3 in die Testomatik einstecken und fest- schrauben.
- Seite 12 Einstell- Meßwerte Abgastemperatur (netto) in oc vorgefunden eingestellt Abgasverlust in % vorgefunden eingestellt Förderdruck (hinter Strömungssicherung) in Pa (1 Pa = 0,01 mbar) Der notwendige Förderdruck des Heiz- kessels beträgt 3 Pa (0,03 mbar). Der Förderdruck des Schornsteins solite 10 Pa (O,1 mbar) nicht überschreiten, evtl.
- Seite 13 Einsteil- Meßwerte Düsendrucktabelle für die Erdgas-EinstellungenEE-H-15,0und EE-L-12,4 sowie Einstellung für ErdgasLL Achtung! Prüfen Sie,0b die Düsendrucktabelle für den Heizkessel gültig ist.Vergleichen S iedazudie HersteII-Nr. aufdemTypenschild mit den Angaben zur Herstell-Nr. auf der Titelseite. Gasfamilie Gas- Wobbeindex Anschluß- Nenn-WärmeIeistung Feder für Gasdruckregler (Gasart) gruppe druck...
-
Seite 14: Funktion
¯Å-FÅ ¯ SL -AN- SCHLUSS BRENNERANSCHLUSS BL IND- GLUER- GASKOMBIREGLER KESSEL (NACH ZUENDER STECKER Regeleinschaltung Steckverbinder Dieses Anschlußschema gilt nur im Regelabschaltung Zusammenhang mit dem Einsatz von Betriebsstellung für Gaskombiregler Viessmann Produkten. -HA-H Eingangssignal für Brenneranschluß Ausgangssignal für Brückenstecker für Glühzünder... -
Seite 15: Erkennen Und Beheben Von Störungen (Nur Durch Die Fachfirma Auszuführen)
Heizkessel geht nicht in Betrieb Keine Spannung vorhanden Sicherung und Anschlüsse der Netzzu- leitung prüfen. Schalter an der Deka- matik bzw. Viessmann Trimatik ggf. vorhandene Heizkreisregelung auf ihre Einstellung prüfen. Kesselwassertemperatur zu hoch Warten, bis die Kesselwassertemperatur um ca. 20 K abgesunken ist.
