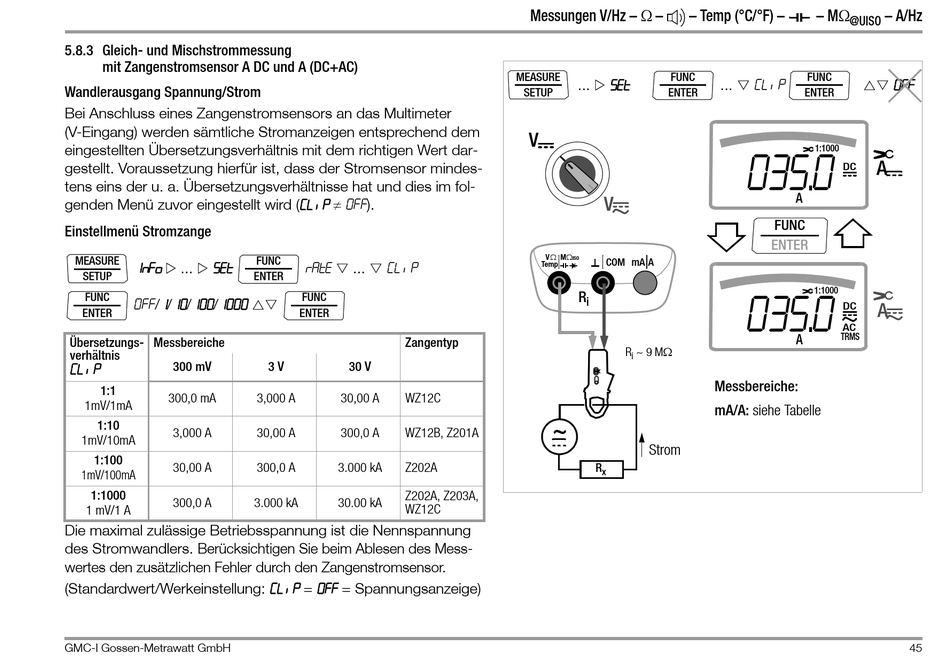

5.8.3 Gleich- und Mischstrommessung
mit Zangenstromsensor A DC und A (DC+AC)
Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(V-Eingang) werden sämtliche Stromanzeigen entsprechend dem
eingestellten Übersetzungsverhältnis mit dem richtigen Wert dar-
gestellt. Voraussetzung hierfür ist, dass der Stromsensor mindes-
tens eins der u. a. Übersetzungsverhältnisse hat und dies im fol-
genden Menü zuvor eingestellt wird (Cl ip ≠ 0FF).
Einstellmenü Stromzange
MEASURE
1nFo SET
...
SETUP
FUNC
0ff/1 / 10/100/1000
ENTER
Übersetzungs- Messbereiche
verhältnis
300 mV
CL IP
1:1
300,0 mA
1mV/1mA
1:10
3,000 A
1mV/10mA
1:100
30,00 A
1mV/100mA
1:1000
300,0 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
(Standardwert/Werkeinstellung: Cl ip = 0ff = Spannungsanzeige)
GMC-I Gossen-Metrawatt GmbH
FUNC
rAtE CL IP
...
ENTER
FUNC
ENTER
Zangentyp
3 V 30 V
3,000 A 30,00 A WZ12C
30,00 A 300,0 A WZ12B, Z201A
300,0 A 3.000 kA Z202A
Z202A, Z203A,
3.000 kA 30.00 kA
WZ12C
Messungen V/Hz – Ω –
– Temp (°C/°F) –
MEASURE FUNC
SET
...
SETUP ENTER
V
V
Ω MΩ
V
ISO
COM mA A
Temp
R
i
R ~ 9 MΩ
i
~
Strom
R
x
– MΩ – A/Hz
@UISO
FUNC
CL IP 0ff
...
ENTER
1:1000
0035.0
A
DC
A
FUNC
ENTER
1:1000
0035.0
DC
A
AC
TRMS
A
Messbereiche:
mA/A: siehe Tabelle
45
