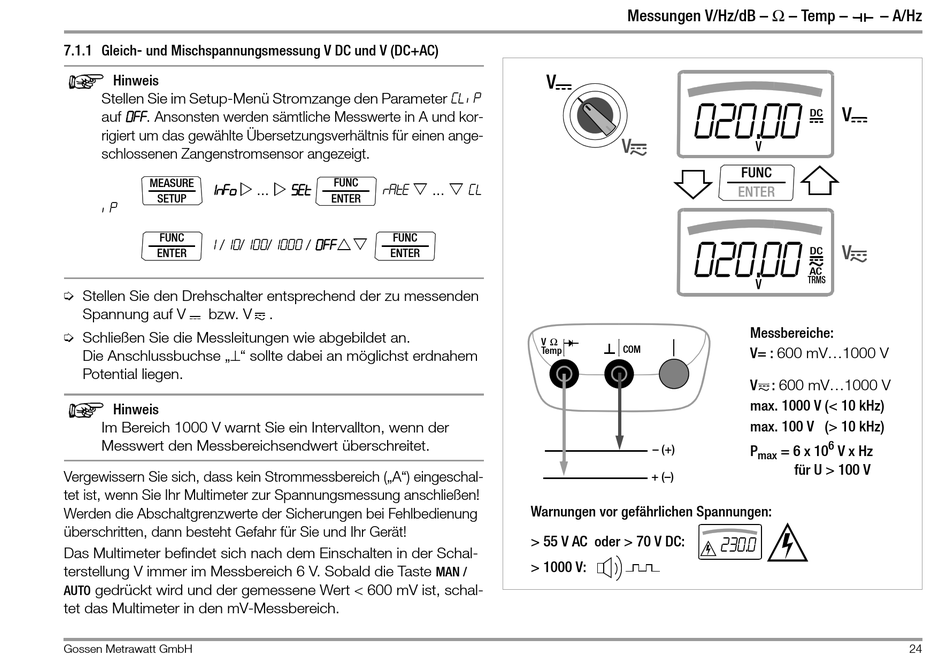

7.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)
Hinweis
Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF. Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen ange-
schlossenen Zangenstromsensor angezeigt.
MEASURE
1nFo
SETUP
IP
FUNC
1 / 10/100/1000 / 0ff
ENTER
➭ Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung auf V
bzw. V
➭ Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥" sollte dabei an möglichst erdnahem
Potential liegen.
Hinweis
Im Bereich 1000 V warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") eingeschal-
tet ist, wenn Sie Ihr Multimeter zur Spannungsmessung anschließen!
Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbedienung
überschritten, dann besteht Gefahr für Sie und Ihr Gerät!
Das Multimeter befindet sich nach dem Einschalten in der Schal-
terstellung V immer im Messbereich 6 V. Sobald die Taste
gedrückt wird und der gemessene Wert < 600 mV ist, schal-
AUTO
tet das Multimeter in den mV-Messbereich.
Gossen Metrawatt GmbH
FUNC
SET
rAtE
...
...
ENTER
FUNC
ENTER
.
MAN /
Messungen V/Hz/dB – Ω – Temp –
V
V
CL
Ω
V
COM
Temp
Warnungen vor gefährlichen Spannungen:
> 55 V AC oder > 70 V DC:
> 1000 V:
020.00
DC
V
FUNC
ENTER
020.00
DC
AC
TRMS
V
Messbereiche:
V= : 600 mV...1000 V
V : 600 mV...1000 V
max. 1000 V (< 10 kHz)
max. 100 V (> 10 kHz)
6
– (+)
P
= 6 x 10
max
für U > 100 V
+ (–)
230 . 0
– A/Hz
V
V
V x Hz
24
