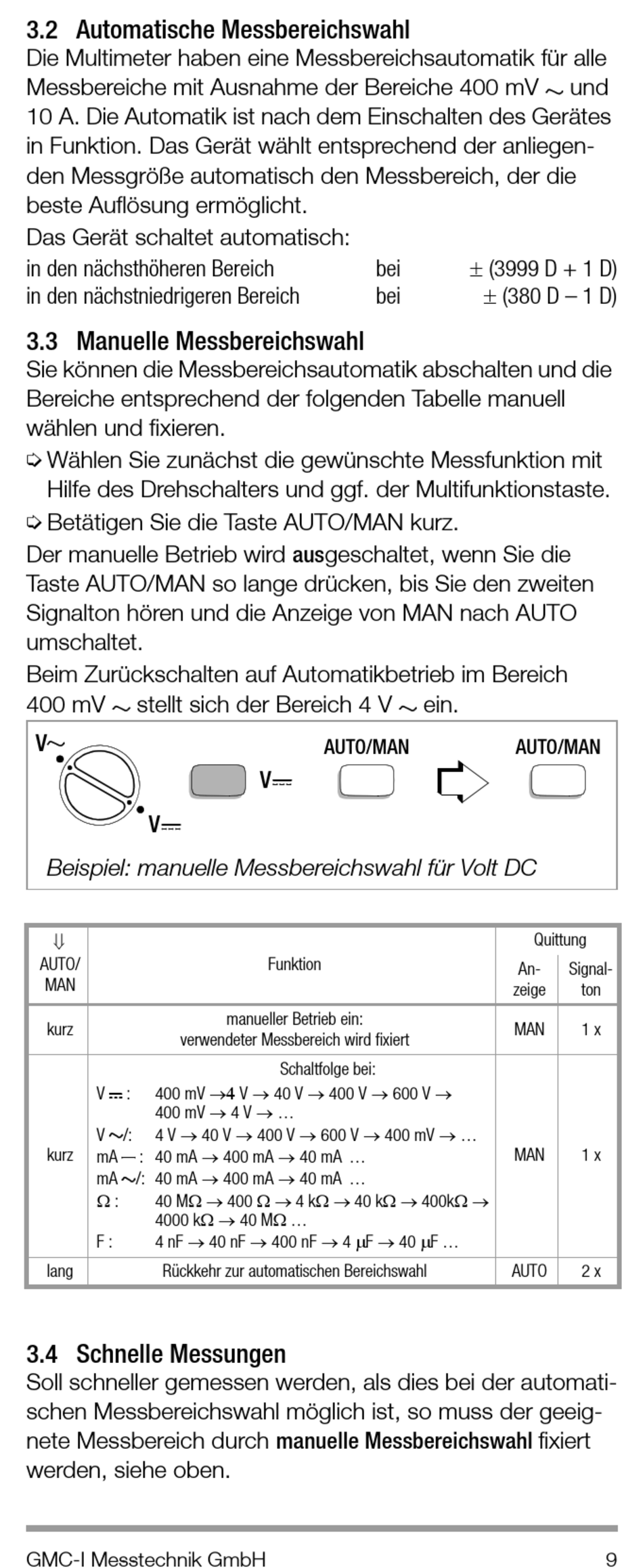

3.2 Automatische Messbereichswahl
Die Multimeter haben eine Messbereichsautomatik für alle
Messbereiche mit Ausnahme der Bereiche 400 mV
10 A. Die Automatik ist nach dem Einschalten des Gerätes
in Funktion. Das Gerät wählt entsprechend der anliegen-
den Messgröße automatisch den Messbereich, der die
beste Auflösung ermöglicht.
Das Gerät schaltet automatisch:
in den nächsthöheren Bereich
in den nächstniedrigeren Bereich
3.3 Manuelle Messbereichswahl
Sie können die Messbereichsautomatik abschalten und die
Bereiche entsprechend der folgenden Tabelle manuell
wählen und fixieren.
Wählen Sie zunächst die gewünschte Messfunktion mit
Hilfe des Drehschalters und ggf. der Multifunktionstaste.
Betätigen Sie die Taste AUTO/MAN kurz.
Der manuelle Betrieb wird ausgeschaltet, wenn Sie die
Taste AUTO/MAN so lange drücken, bis Sie den zweiten
Signalton hören und die Anzeige von MAN nach AUTO
umschaltet.
Beim Zurückschalten auf Automatikbetrieb im Bereich
400 mV
stellt sich der Bereich 4 V
V
Beispiel: manuelle Messbereichswahl für Volt DC
AUTO/
MAN
kurz
V
:
V /:
: 40 mA 400 mA 40 mA
kurz
mA
mA /: 40 mA 400 mA 40 mA
:
F :
lang
3.4 Schnelle Messungen
Soll schneller gemessen werden, als dies bei der automati-
schen Messbereichswahl möglich ist, so muss der geeig-
nete Messbereich durch manuelle Messbereichswahl fixiert
werden, siehe oben.
GMC-I Messtechnik GmbH
V
V
Funktion
manueller Betrieb ein:
verwendeter Messbereich wird fixiert
400 mV V 40 V 400 V 600 V
400 mV 4 V
4 V 40 V 400 V 600 V 400 mV
40 M 400 4 k 40 k 400k
4000 k 40 M
4 nF 40 nF 400 nF 4 F 40 F
Rückkehr zur automatischen Bereichswahl
bei
bei
AUTO/MAN
Schaltfolge bei:
(3999 D + 1 D)
(380 D – 1 D)
ein.
AUTO/MAN
Quittung
An-
zeige
MAN
MAN
AUTO
und
GB
Signal-
ton
1 x
1 x
2 x
9
