Aeroheat

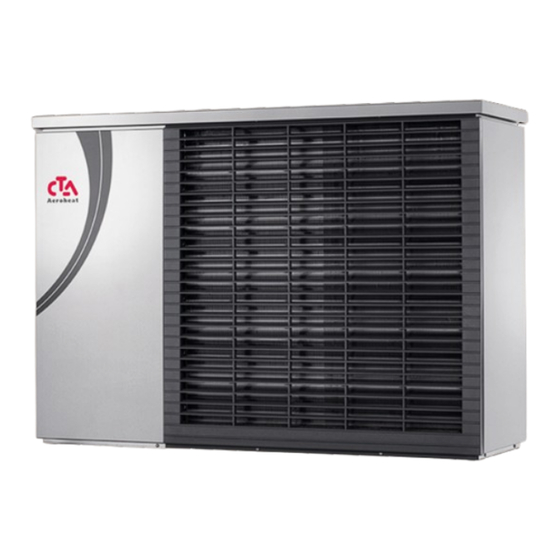

Aeroheat Livera CL
AH CL 5a
AH CL 8a
Technische Dokumentation
Art. Nr. D1785, Version: e
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CTA Aeroheat

  • Seite 1 Aeroheat Aeroheat Livera CL AH CL 5a AH CL 8a Technische Dokumentation Art. Nr. D1785, Version: e...
  • Seite 2: Inhaltsverzeichnis

    Freie Pressung CL WR 1 Funktionsbeschrieb Grundkonzepte / Erweiterungen 07.01.10 07.01.10_UP 07.21.10 07.21.10_UP 08.00.10 08.00.10_E2 08.00.10_E4 08.20.10 08.20.10_E2 08.20.10_E2_E3 08.20.10_E3 08.20.10_E4 08.20.10_E46 08.30.10 08.30.10_E2 08.30.10_E4 08.30.10_E43 08.30.00_E45 08.30.10_E45 08.30.10_E45_E2 08.30.10_E45_E4 08.40.10 08.40.10_E2 08.40.10_E4 08.40.10_E43 WR1_08.00.10_E61 WR1_08.20.10_E61 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 3 Mindestabstände für Parallelbetrieb Aufstellungsvarianten für Parallelbetrieb Aufstellungsplan CL HM 6 Aufstellungsplan CL HM 9 Aufstellungsplan CL HT 9 Aufstellungsplan CL WR 1 Anschluss Kondensatleitung aussen Anschluss Kondensatleitung innen Küstenaufstellung Aufstellungshinweise Untergrund Schallemissionen von Aeroheat Wärmepumpen cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 4: Technische Daten

    Pressung | Druckverlust | Volumenstrom bar | bar | l/h – | 0,23 | 1200 – | 0,12 | 1200 maximal zulässiger Betriebsdruck Regelbereich Umwälzpumpe min. | max. – – 2/2024  Art. Nr. D1XXX, Version: 83026207cDE  Änderungen vorbehalten  cta.ch 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 5 | ja | nein nein | ja | nein *) lediglich Verdichter **) örtliche Vorschriften beachten 1) Innen- und Aussenaufstellung 2) Energieklasse für Klimabereich Mittel / Raumheizung cta.ch  Änderungen vorbehalten  Art. Nr. D1XXX, Version: 83026207cDE  2/2024 cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 6: Cl Hydraulikmodul Livera 6 Und 9

    Regler | Wärmemengenerfassung | Zusatzplatine im Lieferumfang oder integriert ja | ja | nein ja | ja | nein *) lediglich Verdichter **) örtliche Vorschriften beachten 2/2024  Art. Nr. D1XXX, Version: 83071207gDE  Änderungen vorbehalten  cta.ch 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 7: Cl Hydrauliktower Livera 9

    Schwingungsentkopplungen Heizkreis im Lieferumfang oder integriert nein Regler | Wärmemengenerfassung | Zusatzplatine im Lieferumfang oder integriert ja | ja | nein *) lediglich Verdichter **) örtliche Vorschriften beachten cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024 2/2024  Art. Nr. D1XXX, Version: 83071307gDE  Änderungen vorbehalten  cta.ch...
  • Seite 8: Cl Wandregler Livera 1

    Schwingungsentkopplungen Heizkreis im Lieferumfang oder integriert nein Regler | Wärmemengenerfassung | Zusatzplatine im Lieferumfang oder integriert ja | ja | nein *) lediglich Verdichter **) örtliche Vorschriften beachten 3/2024  Art. Nr. D1XXX, Version: 83071407gDE  Änderungen vorbehalten  cta.ch 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 9: Masszeichnungen

    Stutzen (im Beipack) für Kondensatablaufrohr DN40 Stutzen (im Beipack) für Kondensatablaufrohr DN 40 Anschluss Elektrik (Steckeranschlüsse) – Durchführung für Vor- u. Rücklauf und Kabel (im Beipack) – Anschluss Elektrik Durchführung für Vor. u. Rücklauf und Kabel (im Beipack) cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 10: Cl Hm 6

    PEP 006/2011 10.6.2011 PEP 006/2011 10.6.2011 www.alpha-innotec.de www.alpha-innotec.de Zust. Änderungstext Zust. Änderungstext Datum Datum Ers. f. Ers. f. Ers. d. Ers. d. Legende Alle Masse in mm. Pos. Bezeichnung Bohrung Ø12 für Dübel (Beipack) 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 11: Cl Hm 9

    Alle Maße in mm. Bohrbild Vorderansicht Vorderansicht Seitenansicht von rechts Seitenansicht von rechts Technische Änderungen vorbehalten. Technische Änderungen vorbehalten. Legende Alle Masse in mm. Abstände für Bohrbild. Pos. Bezeichnung Bohrung Ø12 für Dübel (Beipack) cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 12: Cl Ht 9

    Rp 1″ Innengewinde Heizwasser-Austritt (zur Wärmepumpe) Rp 1″ Innengewinde Trinkwarmwasser R 1″ Aussengewinde Zirkulation R 3/4″ Aussengewinde Kaltwasser R 1″ Aussengewinde Durchführungen für Elektro-/Fühlerkabel Stellfuss M12 (3×) variable Höhe, zusätzlich 15–30 mm Technische Änderungen vorbehalten. 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 13: Cl Wr 1

    Ansicht von unten Bedienteil Durchführungen für Elektro-/Fühlerkabel Bohrbild Technische Änderungen vorbehalten. PEP 012/2016 4.7.2017 Zust. Änderungstext Datum Technische Änderungen vorbehalten. Legende Alle Masse in mm. Abstände für Bohrbild. Pos. Bezeichnung Bohrung Ø6, für Dübel (Beipack) cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 14: Leistungskurven

    Pel min/max minimale/maximale Leistungsaufnahme ∆pmax maximaler Druckverlust Legende   ˙ V Volumenstrom Heizwasser Temp Temperatur Heizwasser Temp Temperatur Wärmequelle Qh min/max minimale / maximale Heizleistung Pel min/max minimale / maximale Leistungsaufnahme ∆pmax maximaler Druckverlust 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 15: Ah Cl 5A Kühlbetrieb

    Pel min/max minimale/maximale Leistungsaufnahme ∆pmax maximaler Druckverlust Legende   ˙ V Volumenstrom Kühlwasser Temp Temperatur Kühlwasser Temp Temperatur Wärmesenke Q0 min/max minimale / maximale Kühlleistung Pel min/max minimale / maximale Leistungsaufnahme ∆pmax maximaler Druckverlust cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 16: Ah Cl 8A Heizbetrieb

    Pel min/max minimale/maximale Leistungsaufnahme ∆pmax maximaler Druckverlust Legende   ˙ V Volumenstrom Heizwasser Temp Temperatur Heizwasser Temp Temperatur Wärmequelle Qh min/max minimale / maximale Heizleistung Pel min/max minimale / maximale Leistungsaufnahme ∆pmax maximaler Druckverlust 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 17: Ah Cl 8A Kühlbetrieb

    Pel min/max minimale/maximale Leistungsaufnahme ∆pmax maximaler Druckverlust Legende   ˙ V Volumenstrom Kühlwasser Temp Temperatur Kühlwasser Temp Temperatur Wärmesenke Q0 min/max minimale / maximale Kühlleistung Pel min/max minimale / maximale Leistungsaufnahme ∆pmax maximaler Druckverlust cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 18: Freie Pressung Cl Hm 6

    “ ” [m Freie Pressung CL HM 9 Δpmax 823335 Legende: Δp “” Volumenstrom Heizwasser in m ∆pmax maximale freie Pressung “ ” [m Legende   ˙ V Volumenstrom Heizwasser ∆pmax maximale freie Pressung 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch 823337 Legende:...
  • Seite 19: Freie Pressung Cl Ht 9

    Aeroheat Livera CL Freie Pressung CL HT 9 Δpmax Δp “ ” [m 823341 Legende: “” Volumenstrom Heizwasser in m ∆pmax maximale freie Pressung Legende   ˙ V Volumenstrom Heizwasser ∆pmax maximale freie Pressung cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 20: Freie Pressung Cl Wr 1

    Pressung in bar ∆pmin Der minimale Druckverlust der Anlage sollte 0,01 bar bei 0,17 m³/h betragen, um eine effektive Regelung der Umwälzpumpe zu gewährleisten. Legende   ˙ V Volumenstrom Heizwasser ∆pmax maximale freie Pressung 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 21: Funktionsbeschrieb

    Raumthermostatventilen müssen diese für den Kühl- sowie den Heizbetrieb umstellbar sein. Durch die Kühlung mit niedrigen Vorlauftemperaturen ist eine Kondensatbildung am Wärmeverteilsystem durch Taupunktunterschreitungen zu erwarten. Ist das Wärmeverteilsystem nicht für diese Betriebsbedingun- gen ausgelegt, so ist dies durch entsprechende Sicherheitseinrichtungen, z.B. Taupunktwächter, abzusichern. cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 22 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 23 Nr. D1785, Version: e  4/2024...
  • Seite 24 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 25 Nr. D1785, Version: e  4/2024...
  • Seite 26 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 27 Nr. D1785, Version: e  4/2024...
  • Seite 28 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 29 Nr. D1785, Version: e  4/2024...
  • Seite 30 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 31 Nr. D1785, Version: e  4/2024...
  • Seite 32 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 33 Nr. D1785, Version: e  4/2024...
  • Seite 34 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 35 Nr. D1785, Version: e  4/2024...
  • Seite 36 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 37 Nr. D1785, Version: e  4/2024...
  • Seite 38 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 39 Nr. D1785, Version: e  4/2024...
  • Seite 40 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 41 Nr. D1785, Version: e  4/2024...
  • Seite 42 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 43 Nr. D1785, Version: e  4/2024...
  • Seite 44 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 45 Nr. D1785, Version: e  4/2024...
  • Seite 46 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 47 Nr. D1785, Version: e  4/2024...
  • Seite 48 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 49 Tel. +41 32 677 04 50 CH-3110 Münsingen Basel Luzern Uzwil info@cta.ch Tel. +41 31 720 10 00 Tel. +41 61 413 70 70 Tel. +41 41 348 09 90 Tel. +41 71 951 40 30 www.cta.ch cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 50: Aufstellungspläne

    Der Schutzbereich darf sich nicht auf Nachbargrundstücke oder öffentliche Der Schutzbereich darf sich nicht auf Nachbargrundstücke oder öffentliche Verkehrsflächen erstrecken. Verkehrsflächen erstrecken. Die Wanddurchführung durch die Gebäudehülle ist gasdicht Die Wanddurchführung durch die Gebäudehülle ist gasdicht auszuführen. auszuführen. 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 51: Aufstellungsplan

    Konsole für Wandbefestigung (Zubehör) ÄM ÄM Leerrohr KG DN125, Øa 125 (bauseits kürzen) Kondensatablauf / Siphon Verkleidung Wanddurchführung (Zubehör) ÄM ÄM Luftrichtung Konsole für Wandbefestigung (Zubehör) Freiraum für Servicezwecke Verkleidung Wanddurchführung (Zubehör) cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024 Zust. Änd...
  • Seite 52: Wandkonsole Mit Hydraulischer Verbindungsleitung V2

    Konsole für Wandbefestigung (Zubehör) Hydraulische Verbindungsleitung D - 95359 Kasendorf ÄM 0 ÄM 0 6/2011 10.06.11 DaMa Luftrichtung Verkleidung Wanddurchführung (Zubehör) www.ait-deutschland.eu ngstext Datum Ers. f. Ers. d. Freiraum für Servicezwecke Hydraulische Verbindungsleitung 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch Zust. Änd...
  • Seite 53: Bodenkonsole Mit Wanddurchführung V3

    ÄM ÄM Oberkante Fundament Wanddurchführung (Zubehör) Verkleidung Wanddurchführung (Zubehör) ÄM ÄM Leerrohr KG DN125, Øa 125 (bauseits kürzen) Kondensatablauf / Siphon Luftrichtung Konsole für Bodenbefestigung (Zubehör) Freiraum für Servicezwecke Verkleidung Wanddurchführung (Zubehör) Zust. Änd cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 54: Bodenkonsole Mit Hydraulischer Verbindungsleitung V4

    D - 95359 Kasendorf Hydraulische Verbindungsleitung Oberkante Fundament Konsole für Bodenbefestigung (Zubehör) 06/2011 10.06.11 DaMa Ä Ä www.ait-deutschland.eu Luftrichtung Verkleidung Bodenkonsole (Zubehör) ungstext Datum Ers. f. Ä Ä Ers. d. Freiraum für Servicezwecke Hydraulische Verbindungsleitung 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch Zust. Ä...
  • Seite 55 Bohrung für Leerrohr KG DN125, Øa 125 Legende Befestigungsbohrungen für Wandkonsolen Alle Masse in mm. Pos. Bezeichnung Bohrbild für Wandkonsole (Zubehör) an Befestigungswand zu V1 Vorderansicht Detailansicht Wandbefestigung Gerätekontur Bohrung für Leerrohr KG DN125, Øa 125 Befestigungsbohrungen für Wandkonsolen cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 56 Befestigungsbohrungen für Wandkonsolen ÄM 063/2012 ÄM 063/2012 06.02.13 06.02.13 DaMa DaMa ait-deutschland GmbH Blatt ArtikelNr. PEP 003/2012 PEP 003/2012 20.06.12 20.06.12 DaMa DaMa 819393 Industriestraße 3 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch PEP 006/2011 PEP 006/2011 27.06.11 27.06.11 RuEb RuEb...
  • Seite 57: Vorderansicht Draufsicht

    Bohrung für Leerrohr KG DN125, Ø a 125 Befestigungsbohrungen für Bodenkonsole Vorderansicht Fundament Draufsicht Kondensatablaufrohr ≥ Ø 50 Das Fundament darf keinen Körperschallkontakt zum Gebäude haben. Fertigaussenfassade Befestigungsbohrungen für Bodenkonsole Oberkante Fundament Das Fundament darf keinen Körperschallkontakt zum Gebäude haben. Gerätekontur cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 58 Detailansicht Bodenbefestigung 06/2011 10.06.11 DaMa ÄM ÄM Heizwasser Vor- und Rücklaufleitung (Ø innen 26,20) www.ait-deutschland.eu Oberkante Fundament ungstext Datum Ers. f. Ers. d. Gerätekontur Das Fundament darf keinen Körperschallkontakt zum Gebäude haben. Zust. Änd 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 59: Freifeldaufstellung

    FW1 Windschutz, funktionsnotwendige Fläche für Wärmepumpe Vorderansicht Seitenansicht von links Windschutz Luftrichtung Legende Alle Masse in mm. Pos. Bezeichnung Freifeldaufstellung nur mit Windschutz zulässig! Vorderansicht Seitenansicht von links Windschutz, funktionsnotwendige Fläche für Wärmepumpe Luftrichtung cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 60 ÄM 008/2021 ÄM 063/2012 ÄM 063/2012 06.02.13 06.02.13 DaMa DaMa Mindestabstände ait-deutschland GmbH Blatt ArtikelNr. PEP 003/2012 PEP 003/2012 20.06.12 20.06.12 DaMa DaMa 819393 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch Industriestraße 3 PEP 006/2011 PEP 006/2011 27.06.11 27.06.11 RuEb RuEb...
  • Seite 61: Schutzbereiche / Sicherheitsabstände Für Parallelbetrieb

    Lüftungsöffnungen, Lichtschächte und dergleichen befinden. erstrecken. Die Wanddurchführung durch die Gebäudehülle ist gasdicht auszuführen. Der Schutzbereich darf sich nicht auf Nachbargrundstücke oder öffentliche Verkehrsflächen erstrecken. Die Wanddurchführung durch die Gebäudehülle ist gasdicht auszuführen. cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024 Zust.
  • Seite 62: Freiraum Für Servicezwecke Für Parallelbetrieb

    GmbH Blatt ArtikelNr. Luftrichtung Industriestraße 3 Oberkante Boden 819545 Anzahl Geräte Anzahl Geräte 24.07.23 24.07.23 BaSc BaSc Zust. Ä D - 95359 Kasendorf PEP 001/2022 27.04.23 BaSc 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch www.ait-deutschland.eu Änderungstext Datum Ers. f. Ers. d.
  • Seite 63: Funktionsnotwendige Mindestabstände Vorderansicht

    MLA Abstand Luftabfuhr am Luftaustritt Fertigaussenfassade OKB Oberkante Boden Luftrichtung Achtung Wärmepumpe Abstand Luftabfuhr am Luftaustritt Die Luftrichtungen der Wärmepumpen dürfen sich Oberkante Boden nicht kreuzen. Wärmepumpe Wichtig: > Mindestabstände Die Luftrichtungen der Wärmepumpen dürfen sich nicht kreuzen. cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 64: Aufstellungsvarianten Für Parallelbetrieb

    Die Aufstellung muss so gewählt sein, dass AV 1 Aufstellungsvariante 1 • eine ausreichende Luftzufuhr gewährleistet ist AV 2 Aufstellungsvariante 2 • sich die Luftströme nicht kreuzen Vorderansicht • eine Rezirkulation vermieden wird Draufsicht Fertigaussenfassade Luftrichtung Windschutz, funktionsnotwendige Fläche für Wärmepumpe 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 65 Technische Änderungen vorbehalten. Industriestraße 3 D - 95359 Kasendorf PEP 006/2011 9.6.2011 www.alpha-innotec.de Zust. Änderungstext Datum Ers. f. Legende Alle Masse in mm. Pos. Bezeichnung Freiraum für Servicezwecke Oberkante Fertigfussboden Freiraum für wandhängenden Pufferspeicher möglich cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 66: Aufstellungsplan, Mindestabstände Hydraulikstation Variabel 12Kw Hs(D)V

    Blatt ArtikelNr. Freiraum für Servicezwecke 819490 Oberkante Fertigfussboden Industriestraße 3 nderungen vorbehalten. D - 95359 Kasendorf PEP 016/2016 12.08.19 ReAe PEP 016/2016 12.08.19 ReAe 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch www.ait-deutschland.eu Änderungstext Datum Ers. f. Ers. d. Zust. Änderungstext Datum...
  • Seite 67: Technische Änderungen Vorbehalten

    Aufstellungsplan CL WR 1 >980 >500 >150 <70 Legende: 819483- Alle Maße in mm. Legende Alle Masse in mm. OKF Oberkante Fertigfußboden Freiraum für Servicezwecke Pos. Bezeichnung Freiraum für Servicezwecke Oberkante Fertigfussboden Technische Änderungen vorbehalten. cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024 Zust. Ä...
  • Seite 68: Anschluss Kondensatleitung Aussen

    Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine Rückschlagklappe noch ein Syphon eingebaut werden. n allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei bgeführt wird. 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 69: Küstenaufstellung

    – nicht in sandiger Umgebung (Sandeintrag wird vermieden) • auf der Seeseite – im wandnahen Bereich – ein gegen Seewind beständiger, dichter Windschutz ist aufgestellt – Höhe und Breite dieses Windschutzes ≥ 150 % der Geräteabmessungen – nicht in sandiger Umgebung (Sandeintrag wird vermieden) cta.ch  Änderungen vorbehalten  Art. Nr. D1785, Version: e  4/2024...
  • Seite 70: Aufstellungshinweise

    Heizwasser Vor- und Rücklauf-Leitungen. Feuchtigkeits- und Mind. 900 mm unter Terrain verlegt. Rohr Ø mind. 200 mm. wasserdichte Maximale Überhöhe beachten. Mauerdurchführung Unterhalb der Frostgrenze * Rohrenden der Leerrohre beidseits verschliessen. cta.ch  Änderungen vorbehalten  Art. Nr. TD14014  6/2019 4/2024  Art. Nr. D1785, Version: e  Änderungen vorbehalten  cta.ch...
  • Seite 71: Aufstellungshinweis

    Schallemissionen von Aeroheat Wärmepumpen Schallemissionen von Aeroheat Wärmepumpen Alle CTA-Wärmepumpen sind auf einen äusserst geräuscharmen Betrieb ausgelegt. Trotzdem sollte der Wärmepumpen aufstellungsort und Abstand zum Nachbargebäude so ausgewählt werden, dass die individuellen Empfindungen berücksichtigt werden. Im Hinblick auf eine Vermeidung von Geräuschbelästigungen sollten folgende Punkte beachtet werden: • ...
  • Seite 72 CTA AG Hunzigenstrasse 2 CH-3110 Münsingen www.cta.ch 4/2024  Art. Nr. D1785, Version: e...
