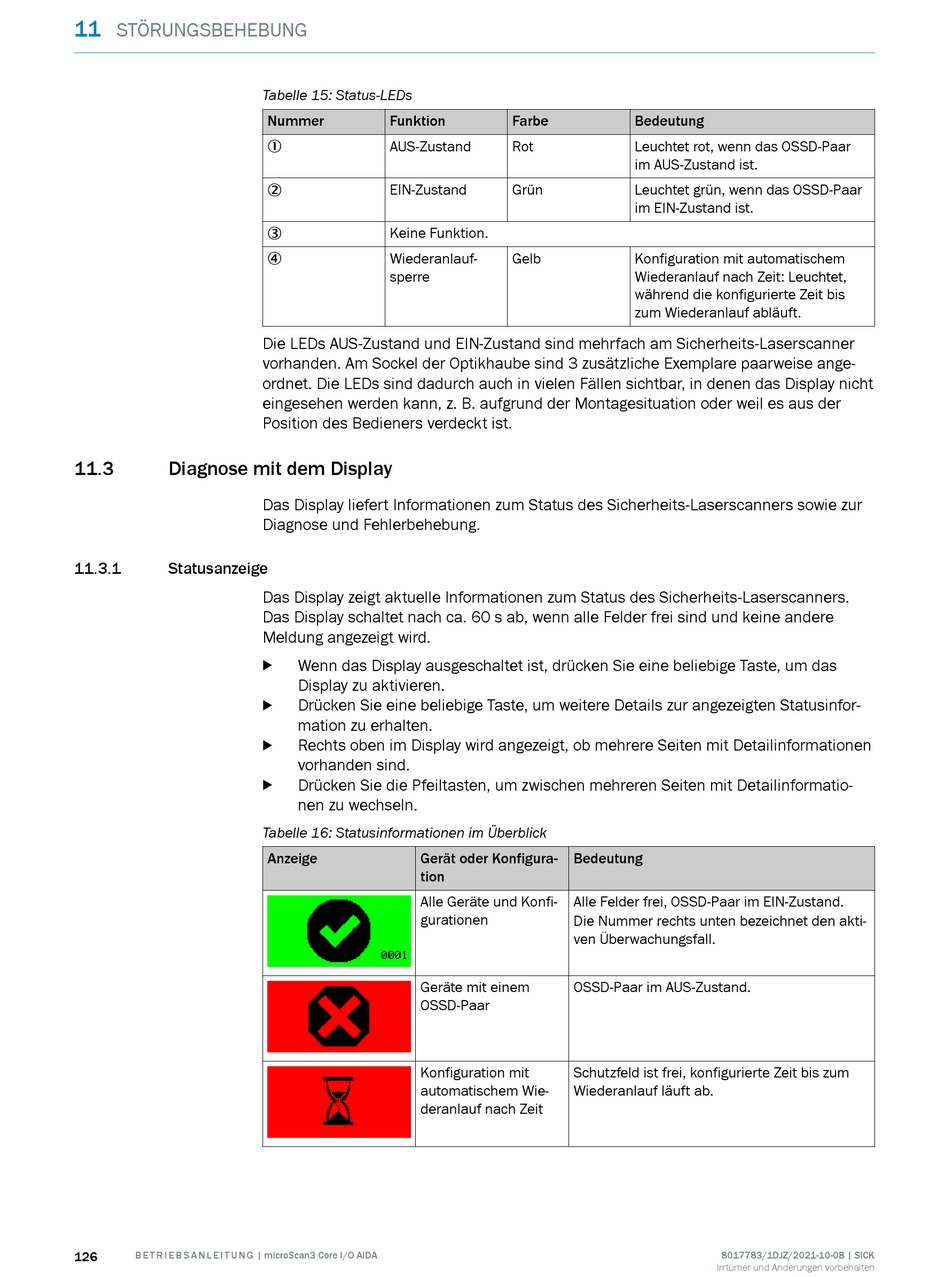

11
STÖRUNGSBEHEBUNG
11.3

Diagnose mit dem Display

11.3.1

Statusanzeige

126 B E T R I E B S A N L E I T U N G | microScan3 Core I/O AIDA
Tabelle 15: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Keine Funktion.
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Das Display liefert Informationen zum Status des Sicherheits-Laserscanners sowie zur
Diagnose und Fehlerbehebung.
Das Display zeigt aktuelle Informationen zum Status des Sicherheits-Laserscanners.
Das Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere
Meldung angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das
b
Display zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
b
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
b
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
b
nen zu wechseln.
Tabelle 16: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte mit einem
OSSD-Paar
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
Farbe Bedeutung
Rot Leuchtet rot, wenn das OSSD-Paar
im AUS-Zustand ist.
Grün Leuchtet grün, wenn das OSSD-Paar
im EIN-Zustand ist.
Gelb Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
Bedeutung
Alle Felder frei, OSSD-Paar im EIN-Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
OSSD-Paar im AUS-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
