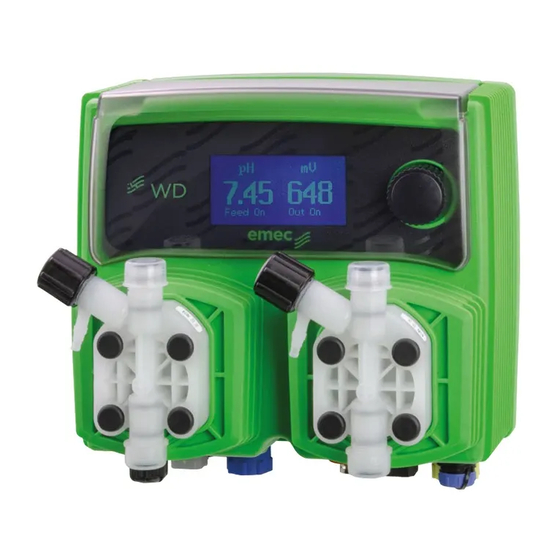

Emec WDPHOS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Emec Anleitungen
  4. Pumpen
  5. WDPHOS
  6. Bedienungsanleitung

Emec WDPHOS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Lesen Sie es sorgfältig!
1
B E D I E N U N G S A N L E I T U N G F Ü R
Dieses Handbuch enthält wichtige Sicherheitsinformationen
für die Installation und den Betrieb des Geräts. Befolgen
Sie diese Informationen sorgfältig, um Personen- und
Sachschäden zu vermeiden.
Halten Sie die Pumpe von Sonne und Regen fern.
Vermeiden Sie Wasserspritzen.
" W D P H O S "
ERMES KOMMUNIKATION
www.ermes-server.com
DEUTSCHE Version
R3-01-13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emec WDPHOS

Inhaltszusammenfassung für Emec WDPHOS

  • Seite 1 Dieses Handbuch enthält wichtige Sicherheitsinformationen für die Installation und den Betrieb des Geräts. Befolgen Sie diese Informationen sorgfältig, um Personen- und Sachschäden zu vermeiden. Halten Sie die Pumpe von Sonne und Regen fern. Vermeiden Sie Wasserspritzen. B E D I E N U N G S A N L E I T U N G F Ü R “...

  • Seite 2: Allgemeine Sicherheitshinweise

    EG-VORSCHRIFTEN EC RULES(STANDARD EC) NORMAS DE LA CE Niederspannungsrichtlini e Low Voltage Directive 2006/95/CE Directiva de baja tensión EMC Richtlinie zur elektromagnetischen 2006/95/CE Verträglichkeit EMC electromagnetic compatibility directive EMC directiva de compatibilidad electromagnética Allgemeine Sicherheitshinweise Bei einem Notfall jeglicher Art innerhalb des Raumes, in dem die Pumpe installiert ist, ist es Gefahr! notwendig, die Stromzufuhr zum System sofort zu unterbrechen und die Pumpe von der Steckdose zu trennen!
  • Seite 3 Entleeren und waschen Sie die Leitungen, die mit besonders aggressiven chemischen Materialien verwendet wurden, sorgfältig! Tragen Sie für den Wartungsvorgang die entsprechende Sicherheitsausrüstung! Lesen Sie immer sorgfältig die chemischen Eigenschaften des zu dosierenden Produkts!

  • Seite 4: Einleitung

    Einleitung WDPHRH ist ein komplettes integriertes System für die Schwimmbadwasseraufbereitung. Ideal für Neubauprojekte, stellt die WDPHOS eine Innovation in der Möglichkeit der Wandmontage auf kleinem Raum dar. Zwei Pumpen, mit PVDF-Gehäuse, zur pH- und Aktivsauerstoffregelung, platzsparende Abmessungen, schnelle Installation. Es ist mit einem Einlass zur Durchflusskontrolle ausgestattet. Die Pumpen können bis zu 20 bar und 16 l/h dosieren (der selbstansaugende Pumpenkörper wird optional geliefert) und sind mit hochfesten Schläuchen und Montagematerialien...

  • Seite 5: Anschlüsse

    3. ANSCHLÜSSE Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder Ausgängen gemäß der obigen Abbildung herzustellen. Die folgende Abbildung. PUMPENKÖRPER LINKS (pH) PUMPENKÖRPER RECHTS (Sauerstoff) Verwenden Sie die Gummistopfen, um die nicht benutzten Ausgänge zu schützen.

  • Seite 6: Hydraulische Anschlüsse, Rohre

    3.1 Hydraulische Anschlüsse, Rohre Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder Ausgängen gemäß der obigen Abbildung herzustellen. Die vorherige Abbildung. Die hydraulischen Anschlüsse sind: Saugrohr mit Füllstandssonde und Hintergrundfilter Einlassrohr mit Einspritzventil Entlüftungsrohr Saugrohr.

  • Seite 7: Hydraulische Anschlüsse, Füllstandssonde

    ZEICHNUNG GEZEIGT EINSETZEN Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem Füllstandseingang des WDPHOS (Anschlüsse "B" und "E"). Führen Sie die Füllstandssonde mit dem montierten Hintergrundfilter in den Boden des Behälters mit dem zu dosierenden Produkt ein. Hinweis: Befindet sich ein Rührwerk im Behälter, muss eine Sauglanze installiert werden.

  • Seite 8: Hydraulische Anschlüsse, Pumpenkörper

    3.3 Hydraulische Anschlüsse, Pumpenkörper PUMPENKÖRPER pH Einspritzventil. Das Einspritzventil muss in der Anlage an der Wassereintrittsstelle installiert werden. Anschluss für Einlassrohr Das Einspritzventil "öffnet" bei Drücken über 0,3 bar. Ablassknopf Auslassrohr. Anschluss für Saugrohr Selbstspülender Pumpenkörper. PUMPENKÖRPER Sauerstoff Für die Dosierung von gasbildenden Chemikalien (z. B. A nschluss für Wasserstoffperoxid, Ammoniak, Natriumhypochlorit bei...

  • Seite 9: Hauptbildschirm

    4. Hauptbildschirm Im normalen Betriebsmodus wird der folgende Hauptbildschirm angezeigt: GSM Signal* EINHEIT (1) Status des Anschlusses Verbunden mit LAN - Verbunden mit ERMES WERTE (2) Netzwerkkabel nicht angeschlossen Verbunden mit LAN - Nicht mit ERMES angeschlossen Verbunden an ein USB-Stick-Laufwerk STATUS PUMPEN (3) TEMPERATUR STATUS DES LINKEN...

  • Seite 10: Schnelle Statusüberprüfung

    5. Schnelle Statusüberprüfung Drehen Sie im Hauptmenü den Drehknopf, um durch die wichtigsten Geräteparameter und den aktuellen Status zu blättern. Aktuelle Uhrzeit Aktuelles Datum Aktuelle Lesung pH-Wert Systemwassertemperatur Dosieralarmzustand Sonden Fehlfunktion Status des NO FLOW-Kontakts Produktstand im Tank Ergebnis der letzten pH- Kalibrierung Datum der letzten pH- Kalibrierung...
  • Seite 11 6. Passwort Um das "Hauptmenü" aufzurufen, drücken Sie den Drehknopf auf dem Hauptbildschirm und geben Sie das Passwort ein. Beim ersten Zugriff muss das Passwort 0000 eingegeben werden (Standardeinstellung). Drücken Sie den Drehknopf 5 Mal, um das Hauptmenü aufzurufen. Hinweis: Um alle Programmiermenüs zu sehen, geben Sie als erstes Passwort 1977 ein. Andernfalls drücken Sie den Knopf einmal und geben das Passwort ein.
  • Seite 12 7. "Hauptmenü“ Für den Zugang zum "Hauptmenü" geben Sie das Passwort ein (wie im vorherigen Kapitel beschrieben). Drehen Sie im "Hauptmenü" den Drehknopf, um durch die verschiedenen Menüpunkte zu blättern. "Sollwert" (siehe Seite 12) "Kalibrierung" - Kalibrierung der Sonden / Stromversorgung (siehe Seite 16) "Parameter"...
  • Seite 13 7.1 "Hauptmenü“ Für den Zugang zum "Hauptmenü" geben Sie das Passwort ein (wie im vorherigen Kapitel beschrieben). Drehen Sie im "Hauptmenü" den Drehknopf, um durch die verschiedenen Menüpunkte zu blättern. “Weekly Timer” Wöchentliche Zeitschaltuhr (siehe Seite 28) “Daily Timer” Tägliche Zeitschaltuhr (siehe Seite 29) “Flow”...
  • Seite 14 8. "Sollwert“, pH (on/off) Der pH-Messwert kann zur Dosierung der pH-Pumpe über 2 Sollwerte im Modus on/off oder Proportional (%) eingestellt werden. Im On/Off-Modus werden im Gerät zwei Werte eingestellt, welche die pH-Pumpe aktivieren oder deaktivieren. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus". Drücken Sie den Drehknopf zur Auswahl.

  • Seite 15: Mehr Erfahren

    8. "Sollwert“, pH (on/off) ON/OFF-Modus bei der Dosierung von SÄURENLÖSUNGEN Stellen Sie den pH-Wert auf 7,00 OFF und 7.10 ON. Das Gerät schaltet die pH-Pumpe ein, bis der Messwert 7,00pH erreicht. Bei 7,00 pH wird die Pumpe deaktiviert, bis der Wert auf 7,10 pH ansteigt. Wartezeit: Wenn ein anderer Wert als 0 eingestellt ist, dosiert die Pumpe mit 1 Impuls pro Minute.
  • Seite 16 8.1 “Sollwert“, pH (Proportional) Der pH-Messwert kann zur Dosierung der pH-Pumpe über 2 Sollwerte im Modus on/off oder Proportional (%) eingestellt werden. Im Proportionalmodus wird der Prozentsatz der Arbeit zwischen zwei Werten, die die pH-Pumpe aktivieren oder deaktivieren, im Gerät eingestellt. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus".

  • Seite 17: "Sondenkalibrierung", Ph - Sondenkalibrierung, Ph

    9. "Sondenkalibrierung“, pH - Sondenkalibrierung, pH Die pH-Kalibrierung muss an zwei Punkten (P1 und P2) durchgeführt werden und erfordert daher zwei Pufferlösungen. Die Standardpufferlösungen sind pH4,00 und pH7,00. Über das Menü "pH-Kompensation" kann der abgelesene pH- Wert bei 30°C kompensiert werden. Wählen Sie im "Kalibriermenü" die Option "pH-Sonde". Im folgenden Beispiel wird der pH-Wert unter Verwendung der Standardpufferlösungen kalibriert Warnung: Dieses Verfahren setzt voraus, dass das Instrument korrekt konfiguriert, an eine funktionierende pH-Sonde angeschlossen ist.
  • Seite 18 9. "Sondenkalibrierung“, pH - Sondenkalibrierung, pH Kalibrieren des 2. Punktes (P2). Im Menü "pH-Kalibrierung" wählen Sie "P2" und drücken den Knopf, um den zweiten zu kalibrierenden Punkt einzugeben. Bereiten Sie die 4,00pH-Pufferlösung vor und tauchen Sie den Sondensensor darin ein. Warten Sie, bis der gelesene Wert stabil ist.

  • Seite 19: "Probe Calibration", Temperature - Sondenkalibrierung , Temperatur

    9.1 “Probe Calibration”, Temperature - Sondenkalibrierung , Temperatur Die Kalibrierung der Temperaturfsonde erfordert die Verwendung eines Präzisionsthermometers. Wählen Sie im "Menu Calibration" die Option "mV-Probe". Warnung: Dieses Verfahren setzt voraus, dass das Instrument korrekt konfiguriert, an eine funktionierende PT100-Sonde angeschlossen und auf dem System installiert ist. Die Messung muss mit Wasser aus dem System durchgeführt werden.
  • Seite 20 10. “Parameters” - Parameter Wählen Sie im "Kalibrierungsmenü" die Option "Parameter". In diesem Menü können Sie: - den Beginn der Dosierung der Pumpen verzögern (max. 60 Minuten); - das Standardpasswort ändern. Zuführungsverzögerung (verzögerter Dosierungsstart). Setzen Sie den Cursor auf "Zuführungsverzögerung" und drücken Sie zur Auswahl. Wählen Sie einen Wert zwischen 0 (deaktiviert) und 60 Minuten (maximale Verzögerung, die eingestellt werden kann).
  • Seite 21 11. “Pumps Activities” - Pumpen Aktivitäten Wählen Sie im "Kalibrierungsmenü" die Option "Pumpenaktivitäten". In diesem Menü können Sie die manuelle Pumpenaktivität für eine vordefinierte Zeit einstellen. Setzen Sie den Cursor auf "Modus", drücken und drehen Sie zur Auswahl. “Man. Pumpe1", um die pH-Pumpe manuell zu aktivieren “Man.

  • Seite 22: "Max Strokes Settings" - Einstellung Max Impulse

    12. “Instrument Reset” - Instrument Reset Um das Gerät auf die Standardwerte (einschließlich des Passworts) zurückzusetzen, drücken Sie im Menü "Instrument Reset" den Drehknopf und zeigen Sie "ON" an. Drücken Sie erneut, blättern Sie zu "OK" und drücken Sie zur Bestätigung. Es erscheint die Meldung "CHECKSUM ERROR".

  • Seite 23: "Oxygen Pump Setting" - Einstellung Der Sauerstoffpumpe

    13. “Oxygen pump setting” - Einstellung der Sauerstoffpumpe Die Standardeinstellungen für den Betrieb der Sauerstoffpumpe basieren auf der Dosierung von 125 cm³ des Produkts bei 25°C (77°F) und 140 cm³ des Produkts bei 30°C (86°F). Geben Sie in das Feld "cc/s" das Ergebnis des "Oxygen Pump Test" (siehe unten) und den Dosiermodus "Daily" und "Weekly" ein.

  • Seite 24: "Oxygen Pump Test" - Prüfung Der Dosierleistung Der Sauerstoffpumpe

    14. “Oxygen pump test” - Prüfung der Dosierleistung der Sauerstoffpumpe Da die Sauerstoffpumpe (rechts) immer mit der maximalen Anzahl von Impulsen dosiert, ist es notwendig, die Menge des pro Impuls dosierten Produkts zu überprüfen, um die Dosierkapazität (cc pro Hub) einzustellen. Installieren Sie die Pumpe auf dem System und achten Sie darauf, dass Sie das Ansaugrohr (komplett mit Bodenfilter) in ein Reagenzglas mit ml-Einteilung (1ml = 1cc) einführen.
  • Seite 25 "Volumen des Pools" - Größe des Pools in m Stellen Sie die Tankgröße in Kubikmetern (mc) ein,...
  • Seite 26 16. “Dosing Alarm” - Dosieralarm Mit dieser Option wird die maximale Zeit eingestellt, die die pH-Pumpe benötigt, um den Sollwert zu erreichen. Wenn die Pumpe nach Ablauf dieser Zeit weiterhin dosiert, kann mit diesem Menü die Pumpe angehalten oder eine Alarmmeldung angezeigt werden.
  • Seite 27 17. “International” - International In diesem Menü können Sie internationale Parameter für einstellen: - das Uhrzeit-/Datumsformat (Europa IS oder USA); - die Uhrzeit, - das Datum. Format. Diese Option ändert das Uhrzeit-/Datumsformat (europäisch oder amerikanisch). Siehe Tabelle für Unterschiede. EUROPE IS (Internationaler Standard) Datum (TT/MM/JJJ) Datum (MM/TT/JJJ) Uhrzeit 24h...
  • Seite 28 18. “Probe Failure” - Sonde Fehlfunktion In diesem Menü können Sie eine Prüfzeit für die Sonde einstellen. Bleibt der Messwert der Sonde über die eingestellte Zeit hinaus unverändert, ist die Sonde höchstwahrscheinlich beschädigt. Über dieses Menü ist es möglich, die Pumpen zu stoppen oder eine Alarmmeldung anzuzeigen (Fühlerausfall). Es ist möglich, diese Funktion zu deaktivieren, indem Sie "OFF"...

  • Seite 29: "Weekly Timer" - Wöchentliche Zeitschaltuhr

    19. “Weekly timer” - Wöchentliche Zeitschaltuhr Mit diesem Menü können Sie die Dosieraktivität der Sauerstoffpumpe innerhalb eines Wochenzyklus einstellen, wobei Sie die Möglichkeit haben, die Aktivität auch für einen bestimmten Tag zu aktivieren (ON) oder zu deaktivieren (OFF). Es ist auch möglich, die tägliche Startzeit einzustellen (für alle Wochentage gemeinsam). Hinweis: die Dosierungsparameter sind die, die im Menü...
  • Seite 30 20. “Daily timer” - Tägliche Zeitschaltuhr In diesem Menü können Sie die Dosieraktivität der Sauerstoffpumpe (Element "Timer", das die Betriebsstunden darstellt) innerhalb eines 24-Stunden-Zyklus einstellen. Es ist auch möglich, die tägliche Startzeit einzustellen (Punkt "Start"). Hinweis: die Dosierungsparameter sind die, die im Menü "Einstellungen der Sauerstoffpumpe" auf Seite 22 eingestellt sind)

  • Seite 31: "Flow" - Konfiguration Kontakt Kein Durchfluss

    21. “Flow” - Konfiguration Kontakt Kein Durchfluss Der FLOW-Kontakt (Anschlüsse Seite 4) kann aktiviert werden, um den Dosiervorgang mit Hilfe der N.O.-Logik zu unterbrechen. (normalerweise offener Kontakt) oder N:C. (normalerweise geschlossener Kontakt). Drehen Sie den Knopf, um die am besten geeignete Betriebsart auszuwählen: “DISABLE”, “REVERSE” (N.O.-Kontakt) oder “DIRECT” (N.C.-Kontakt).

  • Seite 32: "Digital Inputs" - Eingangskontaktmodus

    23. “Digital Inputs” - Eingangskontaktmodus In diesem Menü können Sie die Betriebsart der auf der Karte vorhandenen Eingänge einstellen. Der Kontakttyp für jeden Eingang kann auf N.O. eingestellt werden. (normalerweise offener Kontakt) oder N:C. (normalerweise geschlossener Kontakt). Um den Kontakt zu wechseln, positionieren Sie sich mit dem Knopf auf dem Element, drücken und drehen Sie erneut, um zwischen Schließer und Öffner zu wählen.
  • Seite 33 25. “LOG SETUP” - Einstellung des Aktivitätsprotokolls Wenn diese Funktion aktiviert ist, ermöglicht sie die Aufzeichnung der Geräteaktivitäten (Datum, Uhrzeit, Temperatur, Alarme, uS, Totalisator, Ausgänge) für einen bestimmten Zeitraum (IMMER) ab einer bestimmten Uhrzeit (ZEIT). Markieren Sie "DEAKTIVIEREN", drehen Sie den Drehknopf und wählen Sie "AKTIVIEREN". Einsetzen: ZEIT: Die Startzeit der Ereignisprotokollierung (Format 23h und 59min) IMMER: Aufzeichnungshäufigkeit (Protokoll) der Ereignisse (Format 23h und 59min) Hinweis: Eine erweiterte Verwaltung der Ereignisprotokolle (Archivierung, grafische Darstellung und Druck) ist mit der PC-...

  • Seite 34: "Rs485" - Einstellung Des Kommunikationsanschlusses

    27. "RS485" - Einstellung des Kommunikationsanschlusses Legen Sie eine ID-Nummer (ID485 = 01) und einen Namen fest, bevor Sie die erweiterten Kommunikationsfunktionen nutzen (z. B. Alarmservice über SMS oder Fernkommunikation). Wenn bereits eine ID-Nummer vergeben wurde, erscheint eine Fehlermeldung. Wählen Sie in diesem Fall eine andere Nummer.
  • Seite 35 29. "TCP/IP" - TCP/IP-Konfiguration für Ethernet-Verbindung Das Gerät kann über eine Standard-ETHERNET-Verbindung ferngesteuert werden (auf Anfrage). Für diese Konfiguration werden eine statische oder dynamische IP-Adresse und ein CAT5-Ethernet-Kabel benötigt. Die Verbindungsgeschwindigkeit beträgt, je nach verwendetem Netzwerk, 10/100Mbps. Wenden Sie sich an Ihren Netzwerkadministrator, um die IP-Adresse und die SUBNET-MASKE zu erfahren.

  • Seite 36: "E-Mail" - E-Mail-Konfiguration Für Status-/Alarmversand

    30. "GPRS" - GPRS-Konfiguration für die Verbindung über das Mobilfunknetz Das Gerät kann über ein standardmäßig eingebautes GPRS-Modem (als Option erhältlich) aus der Ferne bedient werden. Um diesen Dienst zu aktivieren, vergewissern Sie sich, dass die folgenden Schritte korrekt ausgeführt wurden: - Achten Sie darauf, dass der Standort der Antenne nicht durch Metallgegenstände oder in der Nähe von elektrischen Störquellen geschützt ist.
  • Seite 37 32. Technische Informationen. Versorgung: 230 VAC (190÷265 VAC) Skala pH: 0 ÷14 Impulse pro Minute der Pumpen: 0 ÷ 180 Maximale Höhe des Saugrohrs: 1,5 Meter Umgebungstemperatur: -10 ÷ 45°C (14 ÷ 113°F) Temperatur des chemischen Produkts 0 ÷ 50°c (32 ÷ 122°F) Installationsklasse: II Verschmutzungsgrad: 2 Hörbares Geräusch (Einzelpumpe): 74dbA Transport- und Verpackungstemperatur: -10 ÷...
  • Seite 38 33. Abmessungen. mm [Zoll] Die in diesem Handbuch enthaltenen Informationen können Ungenauigkeiten oder typografische Fehler enthalten. Die in diesem Handbuch enthaltenen Informationen können jederzeit und ohne Vorankündigung geändert werden.

  • Seite 39: Elektrische Anschlüsse

    34. Elektrische Anschlüsse: DURCHFLUSS Die in diesem Handbuch enthaltenen Informationen können Ungenauigkeiten oder typografische Fehler enthalten. Die in diesem Handbuch enthaltenen Informationen können jederzeit und ohne Vorankündigung geändert werden.
  • Seite 40 EG-Konformitätserklärung ............S. 2 Allgemeine Sicherheitshinweise ..........S. 2 Einleitung..................S. 3 Knopf...................S. 3 Anschlüsse.................S. 4 Hydraulische Anschlüsse, Verrohrungen........S. 5 Hydraulische Anschlüsse, Füllstandssonde.........S. 6 Hydraulische Anschlüsse, Pumpenkörper........S. 7 Hauptbildschirm .................S. 8 Schnelle Statusüberprüfung............S. 9 Passwort..................S. 10 “Hauptmenü ” ................S. 11 “Temp. Compensation” ..............S. 31 “Sollwert ”...

  • Seite 41: Entsorgung Von Altgeräten Durch Die Nutzer

    Entsorgung von Altgeräten durch die Nutzer Dieses Symbol weist Sie darauf hin, dass das Produkt nicht mit dem normalen Abfall entsorgt werden darf. Achten Sie auf die menschliche Gesundheit und die Umwelt, indem Sie die ausrangierten Geräte bei einer ausgewiesenen Sammelstelle für das Recycling von elektronischen und elektrischen Geräten abgeben.
