4.4 Schlauchanschlüsse
Pumpen mit PVDF-Dosierköpfen sind bereits mit passenden Schlauchanschlüssen ausgerüstet.
Alle anderen Dosierköpfe haben entweder Gewindeanschlüsse oder PVC-Klebemuffen (siehe auch
Tab. 4 und 5).
• Beachten Sie bei der Auswahl der Dosier- und Saugschläuche, dass der Innendurchmesser nicht
reduziert werden darf.
• Beachten Sie den max. Betriebsdruck der Pumpe bei der Auswahl der Schlauchwandstärke!
• Verwenden Sie zur Befestigung des PVC-Gewebeschlauchs auf der Schlauchtülle nur vom
Klemmbereich her passende Schlauchschellen!

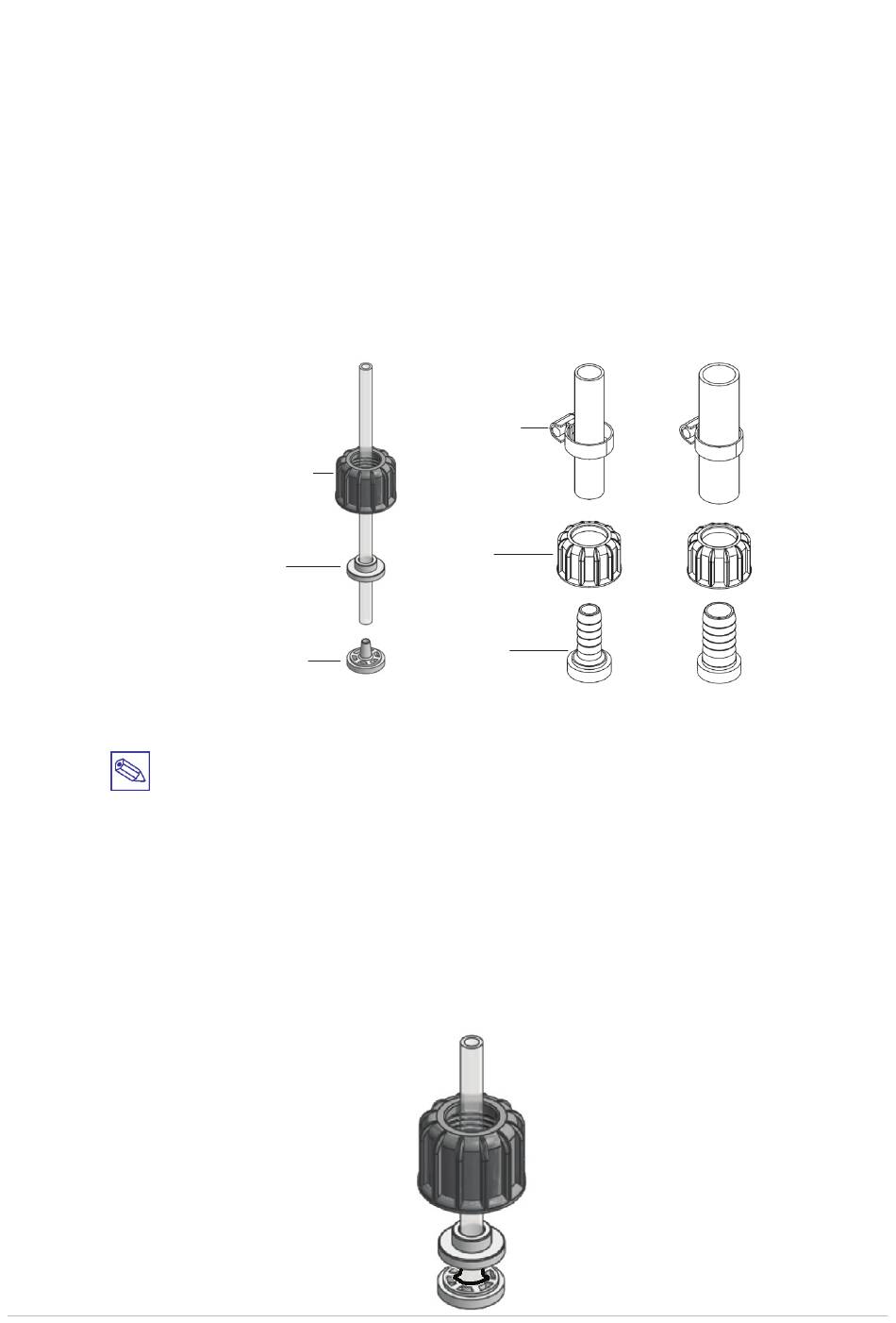

pVdF
Überwurfmutter
klemmring
schlauchnippel
13x16 - 3/4"
Hinweis zur Montage von PVDF-Dosierschläuchen:
• Wärmen Sie das Schlauchende mit einem Heißluftfön leicht an, um den Schlauch ein wenig flexibler
zu machen.
• Drücken Sie dann den Schlauchnippel soweit in den Schlauch hinein, bis der Konus vollständig im
Schlauch steckt.
• Schieben Sie den Klemmring zusammen mit der Überwurfmutter in Richtung Schlauchnippel und
schrauben Sie die Überwurfmutter dann sofort auf dem Dosierkopf fest.
• Schrauben Sie die Überwurfmutter nach 2-3 Minuten noch einmal ab und vergewissern Sie sich,
dass der Schlauch eine Wulst zwischen Schlauchnippel und Klemmring gebildet hat (siehe Abb. 6).
Damit ist eine feste und sichere Anschlussverbindung hergestellt.
schlauchmaterial
pVc-gewebeschlauch
schlauchschelle
klemmring
schlauchtülle
13x20 - 3/4"
abb. 6
abb. 5
18x26 - 3/4"
13
