8.5 Konfigurationssteuerung (Optionenhandling)
8.5.3.5

Verhalten im Betrieb

Verhalten bei nicht vorhandenen Modulen
Wenn im Steuerdatensatz Module als nicht vorhanden eingetragen sind, verhält sich das
Automatisierungssystem wie folgt:
● Im Steuerdatensatz als nicht vorhanden gekennzeichnete Module liefern keine Diagnose,
ihr Zustand ist immer o.k. Der Wertstatus ist o.k.
● Schreibender Direktzugriff auf die nicht vorhandenen Ausgänge oder schreibender Zugriff
auf das Prozessabbild der nicht vorhandenen Ausgänge: Bleibt wirkungslos; es wird kein
Zugriffsfehler gemeldet.
● Lesender Direktzugriff auf die nicht vorhandenen Eingänge oder lesender Zugriff auf das
Prozessabbild der nicht vorhandenen Eingänge: Wert "0" wird geliefert; es wird kein
Zugriffsfehler gemeldet.
Hinweis
Die Konfiguration aus dem Steuerdatensatz DS196 muss mit der tatsächlich vorhandenen
Konfiguration der HCS übereinstimmen.
Andernfalls erfolgt kein Anlauf.
8.5.4 Beispiele für eine Konfigurationssteuerung
8.5.4.1

Stationsmaster HCS4200

Stationsmaster HCS4200
Im Folgenden ist ein Stationsmaster projektiert, bestehend aus CIM4210, PM Temp, je zwei
POM4220 Lowend und POM4220 Midrange.

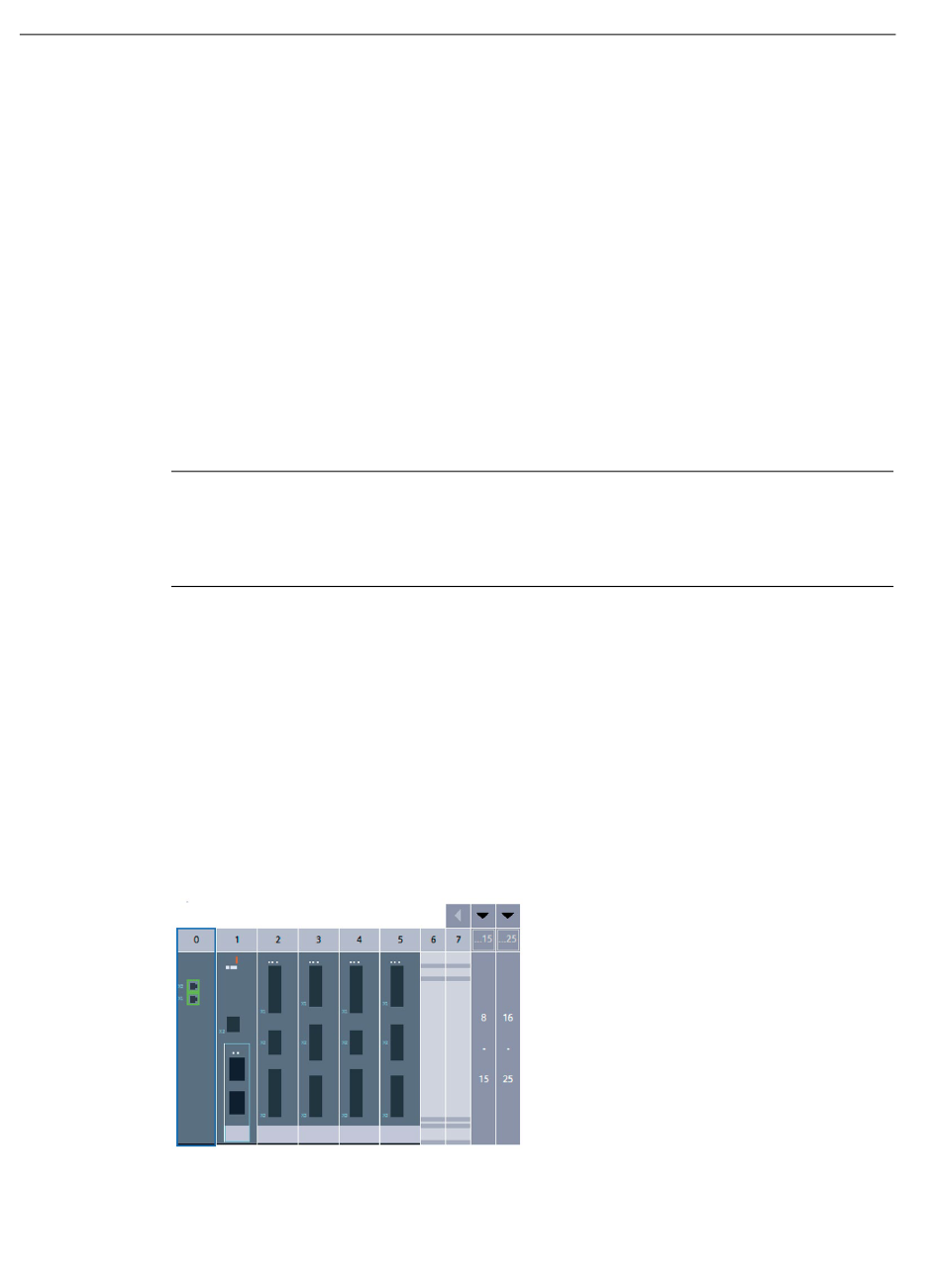

Bild 8-2
