Einbauen/Anbauen
5.2 Baugruppenträger montieren
Baugruppenträger montieren

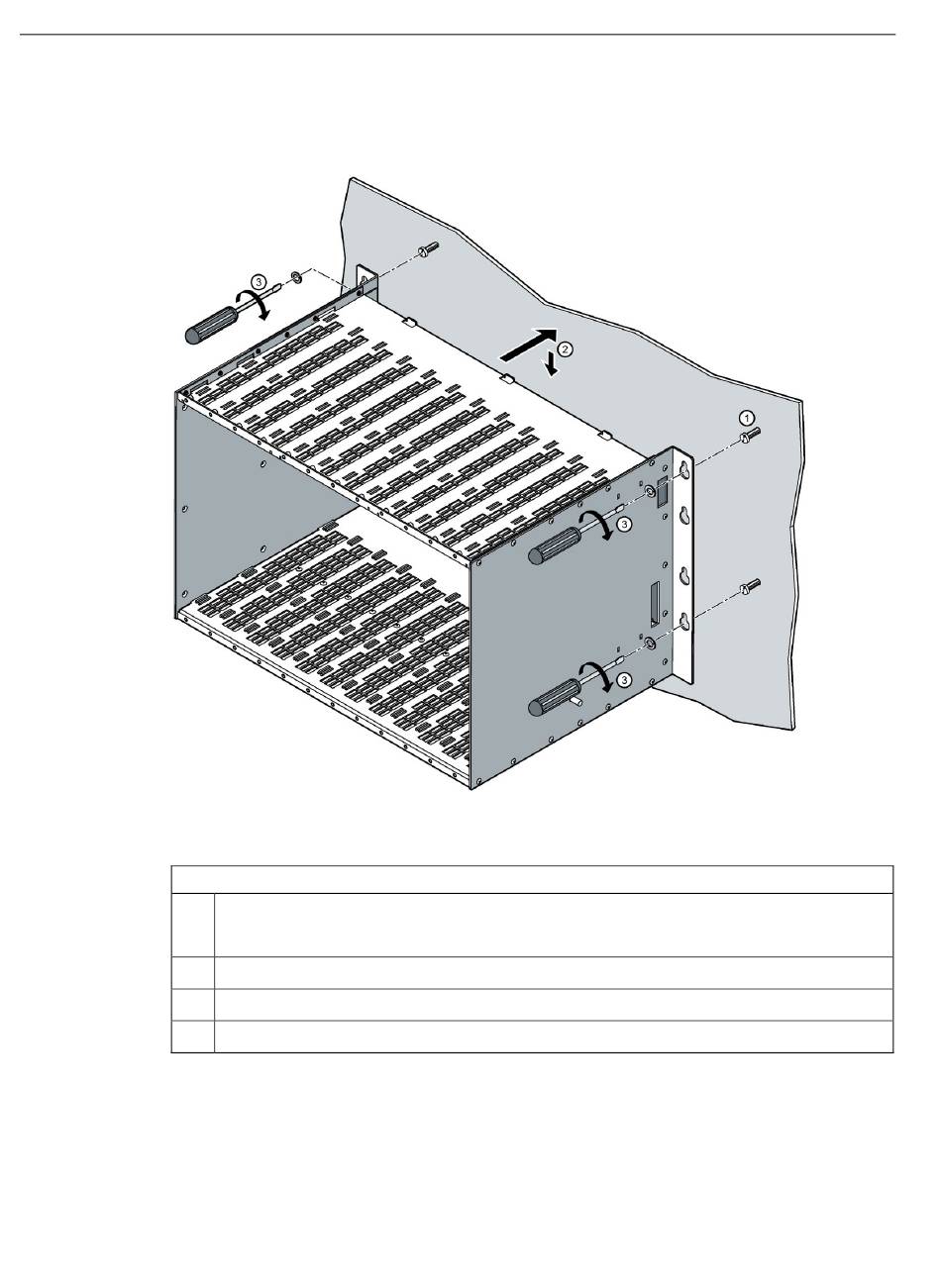

Führen Sie den Einbau des Baugruppenträgers in folgender Reihenfolge durch:
Bild 5-1
Arbeitsschritte
1
2
3
4
52
Baugruppenträger montieren
Bohren Sie die Gewinde für die Befestigungsschrauben M6 in die Montageplatte. Die vorgefer-
tigten Befestigungslöcher am Baugruppenträger sind im Bohrlochschema
(siehe folgendes Bild) dargestellt.
Befestigungsschrauben in die Montageplatte einschrauben
Setzen Sie den Baugruppenträger in den Schaltschrank ein
Schrauben Sie den Baugruppenträger fest
①
②
③
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
