5.6 Power Output Modul POM4220 montieren
5.6
Power Output Modul POM4220 montieren
Werkzeug
Sie benötigen einen Torx-Schraubendreher T8.
POM montieren
Nachfolgend sind die Arbeitsschritte zur Montage des POM aufgeführt:

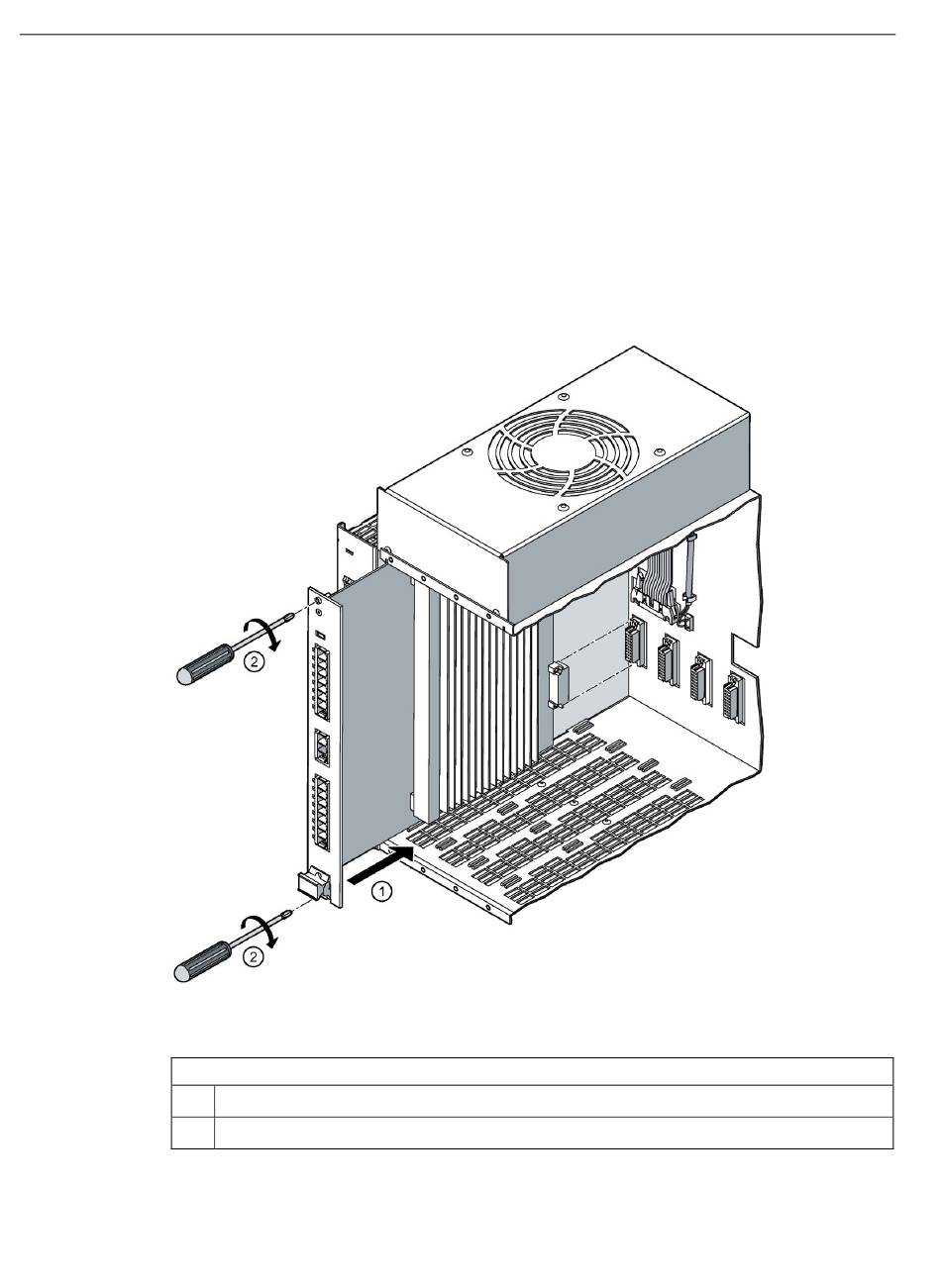

Bild 5-7
Arbeitsschritte
1
2
58
POM montieren
POM in den Baugruppenträger einschieben
Frontplatte oben und unten verschrauben
①
②
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
