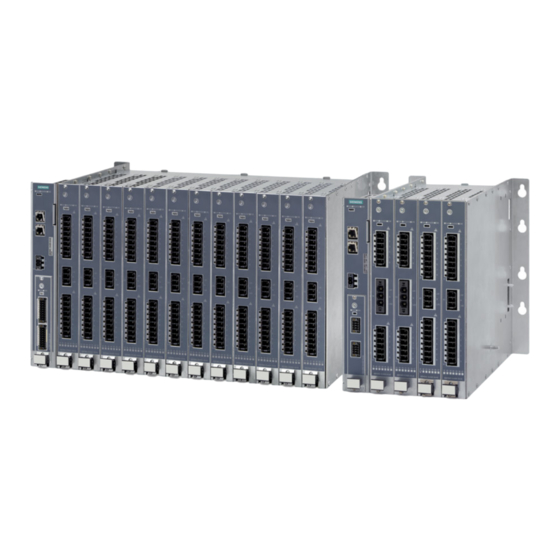

Siemens Siplus HCS4200 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Heizgeräte
  5. Siplus HCS4200
  6. Betriebsanleitung
Siemens Siplus HCS4200 Betriebsanleitung

Siemens Siplus HCS4200 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Siplus HCS4200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Siplus HCS4200

Inhaltszusammenfassung für Siemens Siplus HCS4200

  • Seite 3 ___________________ SIPLUS HCS4200 Einleitung ___________________ Sicherheitshinweise ___________________ Heizungsssteuerungs-Systeme Systemübersicht ___________________ Einsatzplanung Heizungssteuerung SIPLUS HCS4200 ___________________ Einbauen/Anbauen ___________________ Anschließen Betriebsanleitung ___________________ Inbetriebnahme ___________________ Konfigurieren/Projektieren ___________________ Funktionen ___________________ Kommunikation ___________ Prozess- und Systemmeldungen, Fehlerbehandlung ___________________ Instandhalten und Warten ___________________ Technische Daten ___________________...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Baugruppenträger montieren ....................35 Fan-Modul montieren ......................38 Central Interface Modul (CIM) montieren ................40 Peripheriemodul (PM) montieren .................... 41 Power Output Modul (POM) montieren .................. 42 Blindabdeckungen montieren ....................43 Aufbau Doppelrahmen ......................44 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 6 Kanalsteuerung über Felder ....................77 9.2.6 Netzspannungskompensation ....................78 9.2.7 Verhalten der Leistungsausgänge ..................79 Digitale Ein-/Ausgänge ......................80 Erfassung analoger Netzmesswerte ..................81 Erfassung analoger Messwerte ..................... 83 Überwachungsfunktionen ...................... 84 9.6.1 Überwachung Phasenanschluss.................... 84 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 7 Sicherungswechsel ....................... 116 12.4 Fan-Modul austauschen ....................... 118 12.5 Power Output Modul (POM) austauschen ................120 12.6 Central Interface Modul (CIM) austauschen ................. 122 12.7 Peripheriemodul austauschen ....................124 12.8 Recycling und Entsorgung ....................126 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 8 Technische Daten Lüftermodul .................... 143 13.6 Maßbilder ..........................145 Anhang ..............................149 Zertifikate und Zulassungen ....................149 A.1.1 Zertifikate und Zulassungen ....................149 Bestelldaten ......................... 150 EGB-Richtlinien ........................151 Service & Support ........................ 153 Index ..............................155 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 9: Einleitung

    In der vorliegenden Dokumentation wird an Stelle der vollständigen Produktbezeichnung auch ein Synonym, eine Abkürzung, oder der Begriff "Gerät" benutzt. Folgende Begriffe/Abkürzungen werden verwendet: Heizungssteuerung Power Output Modul Central Interface Modul Rack Baugruppenträger SIMATIC S7 Peripheriemodul SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 10: Gültigkeitsbereich Dieser Dokumentation

    Gelesen wird immer die Information für den Vollausbau, d.h. für 192 Kanäle bzw. 12 POMs. • Die Datensätze 160, 190 und 202 stehen nicht zur Verfügung. Marken SIPLUS ® ist eine eingetragene Marke der Siemens AG. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 11: Sicherheitshinweise

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 12: Sicherheitshinweise

    Lebensgefahr oder schwere Verletzungsgefahr Das Versorgungsnetz, an das die Heizungssteuerung angeschlossen wird, muss mit einem Leistungsschalter ausgestattet sein. Vor dem Anschließen des Geräts muss die Netzspannung abgeschaltet und gegen Wiedereinschalten gesichert sein. Sonst besteht Stromschlaggefahr. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 13: Arbeiten Am Gerät Oder An Angeschlossenen Komponenten

    WARNUNG Das Gerät enthält keine Teile, die vom Anwender repariert werden dürfen Lebensgefahr oder schwere Verletzungsgefahr Durch unsachgemäße Reparaturen können erhebliche Sachschäden oder Gefahren für den Benutzer entstehen. Schicken Sie das Gerät im Reparaturfall ein. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 14 Sicherheitshinweise 2.2 Sicherheitshinweise SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 15: Systemübersicht

    ● Trocknen von Lacken / Beschichtungen ● PET- Blasformen ● Schweißen von Kunststoffteilen ● Behandlung von Carbon- Werkstoffen Prinzipiell kann die HCS4200 überall dort eingesetzt werden, wo kompakte oder modulare Konzepte mit kleinen bis mittleren Leistungen benötigt werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 16: Merkmale

    AC 230 V,16 Leistungsausgänge, max. POM 4220 Lowend 1449 W pro Leistungsausgang AC 277 V,12 Leistungsausgänge, max. POM 4220 Midrange • 4432 W pro Leistungsausgang Fan-Modul Lüftermodul zur Entlüftung von 4 Power FM4220 • Output Modulen SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 17 Merkmale ● Modularer (zentraler) Aufbau ● Kommunikation über PROFINET oder PROFIBUS ● Parametrierung, Inbetriebnahme, Visualisierung und Diagnose über Siemens TIA- Portal ● Integrierte Diagnose- und Überwachungsfunktionen ● Ansteuerarten: Halbwellensteuerung und Softstart ● Netz-Einspeisung über 3-poligen Stecker auf der Frontseite des POM ●...

  • Seite 18: Systemkonfiguration

    An einem CIM können mehrere POMs betrieben werden. Dadurch können zentrale Heizapplikationen realisiert werden, wie z.B. beim Thermoformen, wo Strahler zu vielzahligen Strahlerarrays zusammengefasst werden und sich die modulare Heizungssteuerung in einem zentralen Schaltschrank befindet. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 19: Kommunikation Über Profinet Oder Profibus

    PROFINET verbindet die industriellen Erfahrungen von PROFIBUS mit der Offenheit und der flexiblen Möglichkeiten von Ethernet. PROFINET ermöglicht den schnellen und sicheren Datenaustausch auf allen Ebenen und schafft damit die Möglichkeit zur Realisierung innovativer Maschinen und Anlagenkonzepte. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 20: Central Interface Modul (Cim)

    PROFINET-Schnittstelle X1, X2 Adresswahlschalter S1 / S2 für PROFIBUS ④ ④ DC 24 V Versorgung X3 PROFIBUS DP-Schnittstelle X1 • Serviceschnittstelle X2 • ⑤ ⑤ Steckplatz für Peripheriemodul DC 24 V Versorgung X3 ⑥ Steckplatz für Peripheriemodul SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 21: Power Output Modul (Pom)

    LED-Betriebsanzeigen ② ② Leistungsausgänge 1 bis 8 Leistungsausgänge 1 bis 6 ③ ③ Netzzuführung Netzzuführung ④ ④ Leistungsausgänge 9 bis 16 Leistungsausgänge 7 bis 12 ⑤ ⑤ Fehler-LED für jeden Kanal Fehler-LED für jeden Kanal SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 22: Peripheriemodule

    Digitale Ausgänge 1 bis 8 ③ Digitale Aus-/ Eingänge 9 bis 16 (umschalt- bar pro Kanal) ④ LEDs zur Anzeige des Schaltzustands (je- weils eine LED pro Ein-/Ausgang LED an: Zustand H • LED aus: Zustand L • SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 23: Pm4000 U/I

    Die Messwerte werden über den Feldbus weitergegeben und können vom Anwender ausgewertet und weiterverarbeitet werden. Aufbau PM4000 U/I Beschreibung ① LED-Betriebsanzeige RUN-LED leuchtet grün: Power on / Initialisierungs- • status ERR-LED leuchtet rot: Fehlerzustand • ② Messeingänge Netzstrom ③ Messeingänge Netzspannung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 24: Pm4000 Temperatur

    Aufbau PM4000 Temperatur Beschreibung ① LED-Betriebsanzeige RUN-LED leuchtet grün: Power on / Initiali- • sierungsstatus ERR-LED leuchtet rot: Fehlerzustand • ② Analogeingänge 1 bis 4 ③ Messeingänge 1 bis 4 für Temperatur SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 25: Einsatzplanung

    (Seite 127) beschrieben sind, unbedingt einzuhalten. Bei Verschmutzung, Eindringen von Flüssigkeit, Auftreten von Betauung, Beschädigungen oder sonstigen Verstößen gegen die Lagerbedingungen ist eine Inbetriebnahme bis zur Absprache des weiteren Vorgehens mit der Firma Siemens nicht zulässig. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 26: Lieferumfang

    2. Überprüfen Sie das Paket auf Vollständigkeit. 3. Untersuchen Sie das Gerät durch Sichtkontrolle auf Transportschäden. ACHTUNG Sachschäden am System Beschädigte Teile können zu Sachschäden am System führen. Nehmen Sie nur unbeschädigte Teile in Betrieb! SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 27: Einsatzort

    Einsatzplanung 4.4 Einsatzort Einsatzort Die Heizungssteuerung SIPLUS HCS4200 ist für den stationären Einbau in einem Schaltschrank konzipiert. Der Baugruppenträger (Rack) bildet den "äußeren Rahmen" der Heizungssteuerung, den Sie in den Schaltschrank einbauen. Anforderungen an den Einbauort WARNUNG Gefahr durch Stromschlag Lebensgefahr oder schwere Verletzungsgefahr Um Gefährdungen für das Bedienpersonal auszuschließen, muss der Schaltschrank...

  • Seite 28: Einbaulage Und Abstandsmaße

    • Halten Sie Hinweise zum Einsatzort und zur Einbaulage unbedingt ein. Sonst kann das Gerät durch Überhitzung Fehlfunktionen oder bleibenden Schaden erleiden. • Stellen Sie sicher, dass der zulässige Umgebungstemperaturbereich eingehalten wird (siehe Kapitel Technische Daten (Seite 127)). SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 29: Aufbau Doppelrahmen

    Für die Montage / Anordnung von Baugruppenträgern sind folgende Kombinationen zulässig: Kombi- Einzeln / Nebeneinander Übereinander nation 12+12 12+4 Alle Kombinationen können direkt nebeneinander montiert werden. Die Kombination "4+4" und "12+12" kann auch ohne Abstand mit nur einer Lüfterzeile oben übereinander montiert werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 30: Verschmutzungsgrad

    • Zur Ansteuerung der Lüfter im oberen Rahmen ist mindestens eine POM4220 darunter zu montieren. Verschmutzungsgrad SIPLUS HCS4200 ist für den Verschmutzungsgrad 2 ausgelegt. Verschmutzungsgrad 2 ist nach Norm EN 50178 wie folgt definiert: Im Normalfall tritt nur nichtleitfähige Verschmutzung auf. Gelegentlich ist jedoch eine Leitfähigkeit kurzer Dauer durch Betauung zu erwarten, wenn das Gerät außer Betrieb ist.

  • Seite 31: Einschränkung Der Schaltleistung Bei Betrieb Ohne Softstart

    • über 1600 W bei AC 230 V bei POM Midrange können durch Schaltvorgänge sehr hohe Ströme auftreten und die Kanalsicherungen ausgelöst werden. Wir empfehlen Ihnen deshalb, diese Strahler bei der Siemens AG vermessen zu lassen. Derating von Sicherungen Beachten Sie, dass Sicherungen bei hohen Umgebungstemperaturen ein Derating aufweisen, d.

  • Seite 32: Leistungsprofil Der Pom4220

    Einsatzplanung 4.5 Leistungsprofil der POM4220 Leistungsprofil der POM4220 Leistungsprofil der POM4220 Lowend 230 V Bild 4-2 Leistungsprofil POM4220 Lowend 230 V Leistungsprofil der POM4220 Midrange 230 V Bild 4-3 Leistungsprofil POM4220 Midrange 230 V SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 33 Einsatzplanung 4.5 Leistungsprofil der POM4220 Leistungsprofil der POM4220 Midrange 277 V Bild 4-4 Leistungsprofil POM4220 Midrange 277 V SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 34 Einsatzplanung 4.5 Leistungsprofil der POM4220 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 35: Einbauen/Anbauen

    Vor Beginn der Montage- und Anschlussarbeiten an der Heizungssteuerung HCS4200 müssen Sie geeignete Sicherheitsvorkehrungen gegen Berühren treffen. Baugruppenträger montieren Vorbereitungen WARNUNG Gefahr durch Stromschlag Lebensgefahr oder schwere Verletzungsgefahr Vor den Montagearbeiten Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 36 Bohren Sie die Gewinde für die Befestigungsschrauben M6 in die Montageplatte. Die vorgefer- tigten Befestigungslöcher am Baugruppenträger sind im Bohrlochschema (siehe folgendes Bild) dargestellt. ① Befestigungsschrauben in die Montageplatte einschrauben ② Setzen Sie den Baugruppenträger in den Schaltschrank ein ③ Schrauben Sie den Baugruppenträger fest SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 37: Maße Und Lochabstände Für Den Einbau Auf Montageplatte

    Maße und Lochabstände für den Einbau auf Montageplatte Bild 5-2 Rack4200 für 12 POM: Maße und Lochabstände für den Einbau auf Montageplatte Bild 5-3 Rack4200 für 4 POM: Maße und Lochabstände für den Einbau auf Montageplatte SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 38: Fan-Modul Montieren

    Sie benötigen einen Torx-Schraubendreher T10. Fan-Modul montieren Nachfolgend sind die Arbeitsschritte zur Montage des Fan-Moduls aufgeführt: Bild 5-4 Montage Fan-Modul Arbeitsschritte ① Zwei Befestigungsschrauben am Fan-Modul lösen (nur lockern, nicht herausschrauben) ② Anschlusskabel durch die Öffnung am Rahmen führen SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 39 Fan-Modul nach vorne schieben, bis die zwei Nasen durch die entsprechenden Öffnungen gehen • ⑤ Fan-Modul hinten absenken (Schlüsselloch) und die Befestigungsschrauben am Fan-Modul festschrauben • ⑥ Anschlussstecker des Fan-Moduls auf Stecker an der Rückwand aufstecken und Anschlusskabel in Halterun- ⑦ gen drücken SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 40: Central Interface Modul (Cim) Montieren

    Bild 5-5 CIM montieren Die Befestigungsschrauben sind im Lieferzustand im CIM eingeschraubt. Diese 6 Befesti- gungsschrauben herausdrehen. ① Stecker der Systemschnittstelle am CIM anschließen ② ③ CIM am Baugruppenträger ansetzen und mit 6 Schrauben montieren SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 41: Peripheriemodul (Pm) Montieren

    Peripheriemodul montieren Nachfolgend sind die Arbeitsschritte zur Montage eines Peripheriemoduls aufgeführt: Bild 5-6 Peripheriemodul montieren Blindabdeckung des Modulschachts am CIM demontieren Peripheriemodul in den Modulschacht einsetzen und bis zum Anschlag einschieben ① Modul mit Schrauben festschrauben. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 42: Power Output Modul (Pom) Montieren

    Power Output Modul (POM) montieren Werkzeug Sie benötigen einen Torx-Schraubendreher T8. POM montieren Nachfolgend sind die Arbeitsschritte zur Montage des POM aufgeführt: Bild 5-7 POM montieren Arbeitsschritte ① POM in den Baugruppenträger einschieben ② Frontplatte oben und unten verschrauben SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 43: Blindabdeckungen Montieren

    Blindabdeckungen sind als Zubehör (Seite 150) bestellbar. Werkzeug Sie benötigen einen Schraubendreher Torx T8. Blindabdeckung montieren 1. Positionieren Sie die Blindplatte auf dem entsprechenden Steckplatz 2. Schrauben Sie die Blindplatte mit zwei Schrauben oben und unten am Baugruppenträger fest. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 44: Aufbau Doppelrahmen

    Seite fixieren. Bild 5-8 Unterer Rahmen Am oberen Rahmen das Flachbandkabel nach hinten falten und in den Stecker einführen. Zum Fixieren die nicht genutzte Halteklammer des oberen Rahmens verwenden. Bild 5-9 Doppelrahmen fertig aufgebaut SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 45: Anschließen

    ● Die Netzzuführung ist an der Einbaustelle des Geräts spannungsfrei und gegen Wiedereinschalten gesichert. ● Die Netzspannung ist über eine leicht zugängliche Trenneinrichtung abgesichert. Es wird empfohlen, dass sich die externe Trenneinrichtung in der Nähe des Gerätes befindet. ● Die anzuschließenden Kabel sind spannungsfrei. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 46: Schutzleiter Anschließen

    • Der Querschnitt der Leitung zum Schutzleiter muss mindestens 10 mm betragen. • Der verwendete Kabelschuh muss eine verzinnte Oberfläche haben, um den Korrosionsschutz zu gewährleisten. • Beachten Sie beim Anschließen des Schutzleiters die geltenden nationalen bzw. lokalen Vorschriften. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 47: Feldbus Profinet / Profibus Anschließen

    Über die Adresswahlschalter S1 / S2 vergeben Sie die PROFIBUS- • Adresse. Adressen von 0 bis 99 sind einstellbar. X1 über Kabel gemäß PROFIBUS-Spezifikation mit übergeordneter Steue- • rung und / oder dem nächsten PROFIBUS-Teilnehmer verbinden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 48: Dc 24 V Stromversorgung Anschließen

    Die Mindest-Leistung nach obiger Formel = 45 W, d. h. das Netzteil muss einen Strom von mindestens 1875 mA liefern können. ACHTUNG Achtung: Die aufgenommene Wirkleistung aller angeschlossenen Komponenten darf in Summe 100 W nicht übersteigen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 49: Dc 24-V-Versorgungsspannung Am Cim Anschließen

    1,0 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B Ohne Blitzschutz wird folgende Störfestigkeit erreicht: 0,5 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B 0,5 kV unsymmetrisch mit Ri = 12 Ω; Bewertungskriterium B SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 50: Heizelemente Und Drehstromnetz Anschließen

    Stromschlag durch unter Spannung stehende Heizungssteuerung oder Heizelemente ! Lebensgefahr oder schwere Verletzungsgefahr • Steckverbinder nur im spannungslosen Zustand auf die Anschlüsse am Gerät stecken oder davon abziehen! • Die Netzleitungen müssen beim Anschluss an den 3-poligen Steckverbinder X2 spannungslos sein. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 51 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen POM Lowend Anschlussbelegung X1 bis X3 8-poliger Anschluss für Leistungsausgang 1 ... 8 3-poliger Anschluss für Netzanschluss Phase LX1, N, LX3 8-poliger Anschluss für Leistungsausgang 9…16 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 52 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen POM Midrange Anschlussbelegung X1 bis X3 6-poliger Anschluss für Leistungsausgang 1 ... 6 3-poliger Anschluss für Netzanschluss Phase LX1, N, LX3 6-poliger Anschluss für Leistungsausgang 7…12 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 53: Blockschaltbild

    Sternschaltung betrieben. Die Leistungsausgänge sind intern mit jeweils einer Sicherungen pro Leistungsausgang abgesichert. Die einzelnen Phasen der Netzspannungszuführung sind nicht auf dem POM abgesichert, sondern die Absicherung muss vom Anwender extern realisiert werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 54 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen Blockschaltbild POM4220 Lowend Bild 6-3 Leistungsausgänge POM4220 Lowend SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 55 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen Blockschaltbild POM4220 Midrange Bild 6-4 Leistungsausgänge POM4220 Midrange SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 56: Peripheriemodule Anschließen

    Pro Stecker ist je ein Pin für den Anschluß oder die Weiterführung der 24 V Versorgungsspannung und der 0 V vorhanden. Alle 24 V und GND-Pins beider Stecker sind jeweils verbunden, so dass unter Beachtung des Maximalstroms ein Weiterschleifen der Versorgungsspannung möglich ist (Daisy Chain). SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 57 18 poliger Stecker mit Zugfederanschluss und Verriegelung. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Digitaler Ein-/Ausgang 9 Digitaler Ein-/Ausgang 10 Digitaler Ein-/Ausgang 11 Digitaler Ein-/Ausgang 12 Digitaler Ein-/Ausgang 13 Digitaler Ein-/Ausgang 14 Digitaler Ein-/Ausgang 15 Digitaler Ein-/Ausgang 16 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 58: Pm4000 U/I

    Der Anschluss der Netzspannung erfolgt über den 6- poligen Steckverbinder X2 des PM4000 U/I. WARNUNG Gefahr durch elektrische Spannung Lebensgefahr Stellen Sie vor dem Arbeiten an der Heizungssteuerung bzw. an angeschlossenen Komponenten sicher, dass die Anlage spannungsfrei ist. Bild 6-6 Netzmesseingänge Pinbelegung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 59 Die Anschlussleitung für die Strommessung darf nicht länger als 30 m sein. X2: Spannungsmessung 6 poliger Stecker mit Zugfederanschluss und Verriegelung. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Reserviert Phase 1 Phase 2 Phase 3 Null-Leiter Reserviert SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 60: Pm4000 Temperatur

    8-poliger Stecker mit Zugfederanschluss. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Analogkanal 1 - Analogkanal 1 + Analogkanal 2 - Analogkanal 2 + Analogkanal 3 - Analogkanal 3 + Analogkanal 4 - Analogkanal 4 + SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 61: X2: Messeingänge Für Temperatur

    Temperaturkanal 1 U- Temperaturkanal 1 U+ Temperaturkanal 1 I- Temperaturkanal 1 I+ Temperaturkanal 3 U- Temperaturkanal 3 U+ Temperaturkanal 3 I- Temperaturkanal 3 I+ Bild 6-8 Beschaltung der Messeingänge an X2 bei 4-Draht-Messung am Beispiel Pt100 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 62 Anschließen 6.6 Peripheriemodule anschließen SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 63: Inbetriebnahme

    Für die Inbetriebnahme müssen die Systemkomponenten montiert und verdrahtet sein. Erforderlich ist: ● Eine programmierbare Steuerung, z. B. SIMATIC S7 CPU / SIMOTION mit PROFINET/PROFIBUS-Schnittstelle ● Heizungssteuerung SIPLUS HCS4200 bestehend aus den Komponenten Baugruppenträger, Central Interface Modul (CIM) und mindestens einerm Power Output Modul (POM). In Betrieb nehmen Vorgehensweise 1.
  • Seite 64 Inbetriebnahme 7.3 Isolationsprüfung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 65: Konfigurieren/Projektieren

    Siemens Service&Support-Bereich (http://www.siemens.com/automation/service&support)heruntergeladen werden. Vorgehensweise bei Fremdsteuerungen Die sprachspezifische GSD-Datei benötigen Sie, um die PROFIBUS-Projektierung durchführen zu können. Die Dateien SIEM81C4.gsx können Sie sich aus dem Siemens Service&Support-Bereich (http://www.siemens.com/automation/service&support)herunterladen. Bei Betrieb an einem Fremd-PROFIBUS-Controller installieren Sie die GSD-Datei wie in der Anleitung des Herstellers vorgegeben.

  • Seite 66: Geräte-/Hardware-Konfiguration Im Tia-Portal

    Subslot 1.2 leer. Maximal 24 POMs können an einer CIM betrieben werden. Hinweis Die Geräte-Konfiguration in der Projektierung muss mit der tatsächlich vorhandenen Konfiguration der HCS übereinstimmen. Andernfalls erfolgt kein Anlauf. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 67: Gerätekonfiguration Profibus

    Leerplatz projektiert sein. Maximal 12 POMs können an einer CIM betrieben werden. Hinweis Die Geräte-Konfiguration in der Projektierung muss mit der tatsächlich vorhandenen Konfiguration der HCS übereinstimmen. Andernfalls erfolgt kein Anlauf. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 68: Konfigurationsparameter

    (Voreinstellung) • (Einstellung einmal pro POM) nicht angeschlossen • Phase LX3 angeschlossen (Voreinstellung) • (Einstellung einmal pro POM) nicht angeschlossen • Verhalten im Fehlerfall Kanal-Ersatzwert 0 (Voreinstellung) • (Einstellung pro Kanal) Kanalwert bleibt erhalten • SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 69: Konfigurationsparameter Peripheriemodule

    Thermoelement Typ L • Kompensationsverfahren keine Kompensation (Voreinstellung) • interner Sensor • externer Wert • Bei Einstellung Pt 100/1000 (Vier-Draht) für Temperaturkanal 1 / 3 muss hier bei Temperaturkanal 2 / 4 "keiner" angewählt werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 70 "1" anzu- steuern. Alarm bei fehlender 24 V Versorgungsspannung nein (Voreinstellung) • • Parameter PM4000 U/I Beschreibung Wertebereich Art des Spannungsanschlusses Stern (Voreinstellung) • Dreieck • keiner • Typ des Stromwandlers Keiner (Voreinstellung) • • • SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 71: Software-Tools Zur Unterstützung Der Inbetriebnahme

    Diese Bibliothek beinhaltet eine bestimmte Anzahl von Kanälen und Feldern, es können Sollwerte vorgegeben und Istwerte angezeigt werden. Beispielapplikation Als Unterstützung bei der Inbetriebnahme der Heizungssteuerung stehen für das Siemens Automatisierungs-System SIMATIC S7-1500 ein Beispiel-Projekt und eine Baustein- Bibliothek für das TIA Portal zur Verfügung.
  • Seite 72 Konfigurieren/Projektieren 8.4 Software-Tools zur Unterstützung der Inbetriebnahme SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 73: Funktionen

    Die LEDs am Central Interface Modul (CIM) sowie am Power Output Modul (POM) liefern Informationen über den aktuellen Betriebszustand des Geräts bzw. des Heizsystems. Detaillierte Informationen zur Bedeutung der LED-Anzeigen finden Sie im Kapitel "LED Betriebsanzeige CIM (Seite 107)" sowie im Kapitel "LED Betriebsanzeige POM (Seite 108)". SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 74: Leistungsausgangs-Steuerung

    Abhängig vom vorgegebenen Sollwert werden die Leistungsausgänge mit der jeweils gleichen Anzahl von positiven und negativen Halbwellen gesteuert (Bezugsgröße: 200 Halbwellen). Um einen zu hohen Einschaltstrom zu vermeiden, werden die Leistungsausgänge beim Einschalten zeitverzögert eingeschaltet. SieheEinschalten der Heizung (Seite 76). SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 75: Softstartfunktion

    Die Dauer für einen Kanal beträgt ca. 100 ms. Strahlerschonende, aber langsamere Variante des Softstarts. Die Dauer für einen Kanal beträgt ca. zwei Sekunden. Für zukünftige Ansteuerungsvariante vorgesehen, entspricht aktuell der Variante 2. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 76: Einschalten Der Heizung

    Es ist möglich, die Kanäle nur über die Sollwerte in den zyklischen Daten zu steuern. In diesem Modus ist es nicht notwendig, Kanäle zu Feldern zusammenzufassen und Feldsollwerte zu vergeben. Die Einstellung der Betriebsart in den zyklischen Daten (Produktion, Standby) ist in diesem Falle nicht relevant. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 77: Kanalsteuerung Über Felder

    Sollwerte wie folgt ein: Resultierender Sollwert = Feldsollwert * Kanalsollwert/100 Hinweis Beachten Sie, dass Kanäle, die Sie keinem Feld zugeordnet haben, standardmäßig in einem Feld mit Feldnummer 0 verbleiben, dessen Feldsollwerte fest mit 100% vorbelegt sind. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 78: Netzspannungskompensation

    Die Berechnung des Korrekturfaktors bzw. des Sollwerts ist wie folgt: Hinweis Diese Funktion steht nur zur Verfügung, wenn ein PM4000 U/I gesteckt ist. Die Berechnung der Korrekturfaktoren für alle Kanäle erfolgt mit den Messwerten dieses Peripheriemoduls. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 79: Verhalten Der Leistungsausgänge

    ● Verletzung des Spannungsbereichs 207 V bis 300 V bzw. 253 V, wenn mindestens. eine POM lowend verwendet wird. (nur mit PM U/I) Verhalten im Anlauf Die Leistungsausgänge sind solange "abgesteuert" bis eine Verbindung zur übergeordneten Steuerung aufgebaut ist und Anwenderdaten übertragen werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 80: Digitale Ein-/Ausgänge

    Folgende Ereignisse führen immer zum Abschalten der Ausgänge: ● Ausfall der 24V-Versorgungsspannung auf CIM Verhalten im Anlauf Die digitalen Ausgänge sind solange "abgesteuert" bis eine Verbindung zur übergeordneten Steuerung aufgebaut ist und Anwenderdaten übertragen werden. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 81: Erfassung Analoger Netzmesswerte

    Bei der Projektierung muss beim Anschluss „Stern“ projektiert werden, da sonst die Heizungssteuerung nicht funktionsfähig ist! Netzleistung Für die Netzleistung gilt wie für den Netzstrom: Der Messwert bezieht sich auf den Ausgangswert des Stromwandlers. Der Anwender muss den Leistungsmesswert der Primärseite selbst ermitteln (Übersetzungsverhältnis Stromwandler). SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 82 ● Messwert gemittelt über eine Steuerperiode eines Leistungsausgangs (100 Halbwellen) Netzfrequenz Sobald die Phasenspannung angeschlossen ist, steht der Frequenzmesswert zur Verfügung. Dieser ist nicht mit der Funktionalität der Heizungssteuerung verknüpft. Die weitere Verarbeitung kann durch den Anwender erfolgen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 83: Erfassung Analoger Messwerte

    Berechnung der Temperatur des Thermoelementes mit einbezogen. ● Externe Kompensation: Hierbei kann vom Anwender der Kompensationswert für die Temperaturberechnung eines Thermoelements übertragen werden, der z. B. mittels eines Pt 100 außerhalb der HCS erfasst wird. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 84: Überwachungsfunktionen

    Hinweis Bei Mischbetrieb von POM4220 Lowend und POM4220 Midrange gilt der Spannungsbereich der POM4220 Lowend. ACHTUNG Zu hohe Spannungen können das Gerät schädigen Die Einhaltung der maximal zulässigen Spannungsgrenzen liegt in der Verantwortung des Anwenders. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 85: Überwachung Der Versorgungsspannung Dc 24 V

    Bereichs (z. B. Störungen über einen längeren Zeitraum), wird ein Frequenzfehler an den Anwender gemeldet (siehe Kapitel Diagnosedaten). Die Heizung wird nicht abgeschaltet und der Messwert für die zuletzt erkannte gültige Frequenz bleibt stehen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 86: Temperaturüberwachung

    Innentemperatur gesteuert. Das Leistungsprofil des Power Output Moduls (POM) mit Lüfter und ohne Lüfter finden Sie im Kapitel Leistungsprofil der POM4220 (Seite 32) . Sollte es notwendig sein, die Lüfter permanent anzusteuern, kann dies durch den Anwender erfolgen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 87: Überwachung Leistungskanäle

    Standardmäßig werden die Fehler aller Leistungsausgänge / Kanäle gemeldet. Der Anwender kann eine Liste von Kanälen definieren, für die keine Fehler gemeldet werden. Dies ist dann sinnvoll, wenn Kanäle in der Anlage nicht verdrahtet sind. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 88: Weitere Diagnosen

    Folgende weitere Überwachungen sind abhängig vom Ausbaugrad vorhanden: ● Kommunikation zwischen CIM und POM / PM ● Interne Kommunikation CIM ● Messbereich (PM4000 Temp) ● 24-Versorgung (PM4000 DI/DO) ● Leitungsbruch (PM4000 Temp und PM4000 DI/DO) ● Kurzschluss (PM4000 DI/DO) SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 89: Kommunikation

    Kommunikation Die Beschreibungen im Kapitel Kommunikation beziehen sich auf Siemens Automatisierungssysteme SIMATIC S7, sind aber aufgrund der standardisierten PROFINET/PROFIBUS-Kommunikation auch auf Nicht-SIMATIC Steuerungen mit PROFINET/PROFIBUS anwendbar. 10.1 Zyklischer Datenaustausch 10.1.1 Zyklische Ausgangsdaten Der zyklische Datenaustausch zwischen Heizungssteuerung und S7 erfolgt über den Prozess- /Peripherieadressbereich der CPU.

  • Seite 90: Zyklische Ausgangsdaten Pom Lowend

    Sollwert Leistungsausgang 1 Sollwert Leistungsausgang 2 Sollwert Leistungsausgang 3 Sollwert Leistungsausgang 4 Sollwert Leistungsausgang 5 Sollwert Leistungsausgang 6 Sollwert Leistungsausgang 7 Sollwert Leistungsausgang 8 Sollwert Leistungsausgang 9 Sollwert Leistungsausgang 10 Sollwert Leistungsausgang 11 Sollwert Leistungsausgang 12 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 91: Zyklische Ausgangsdaten Pm4000 Temperatur

    Digitaler Ausgang 5 Digitaler Ausgang 6 Digitaler Ausgang 7 Digitaler Ausgang 8 Digitaler Ausgang 9 Digitaler Ausgang 10 Digitaler Ausgang 11 Digitaler Ausgang 12 Digitaler Ausgang 13 Digitaler Ausgang 14 Digitaler Ausgang 15 Digitaler Ausgang 16 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 92: Zyklische Eingangsdaten

    Heizung 0: Heizen ist ausgeschaltet 1: Heizen ist eingeschaltet Betriebsart 0: Betriebsart Produktion 1: Betriebsart Standby Netzspannungskompensation 0: ist ausgeschaltet 1: ist eingeschaltet 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 93: Zyklische Eingangsdaten Pom Lowend

    Istwert Leistungsausgang 1 Istwert Leistungsausgang 2 Istwert Leistungsausgang 3 Istwert Leistungsausgang 4 Istwert Leistungsausgang 5 Istwert Leistungsausgang 6 Istwert Leistungsausgang 7 Istwert Leistungsausgang 8 Istwert Leistungsausgang 9 Istwert Leistungsausgang 10 Istwert Leistungsausgang 11 Istwert Leistungsausgang 12 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 94: Zyklische Eingangsdaten Cim Pm4000 Temperatur

    Digitaler Eingang 13 Digitaler Eingang 14 Digitaler Eingang 15 Digitaler Eingang 16 Zyklische Eingangsdaten CIM PM4000 U/I Byte Bedeutung Messwert Netzspannung L1/L12 (mit einer Nachkommastelle) Messwert Netzspannung L2/L23 (mit einer Nachkommastelle) Messwert Netzspannung L3/L31 (mit einer Nachkommastelle) SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 95: Azyklischer Datenaustausch

    Das Feld mit Nummer 0 kann vom Anwender nicht verwendet werden. Es ist automatisch in der HCS vorhanden und beinhaltet standardmäßig alle Kanäle der HCS. Produktions- und Standby-Sollwerte sind hierfür auf 100 % voreingestellt. Alle Kanäle, die nicht explizit einem neuen Feld zugeordnet werden, verbleiben in diesem Standardfeld. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 96 Ein Feld kann gelöscht werden, in dem für alle Kanäle eine 0 eingetragen wird ("alle" bezieht sich auf die Datensatzlänge). Hinweis Wenn einer der Datensätze 101 bis 132 geschrieben wurde, ist es nicht mehr möglich den Datensatz für Feldtyp 1 zu nutzen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 97 0…7 Einstellung für Kanäle 9…16 0…7 Einstellung für Kanäle 17…24 0…7 Einstellung für Kanäle 25…32 0…7 Einstellung für Kanäle 33…40 0…7 Einstellung für Kanäle 41…48 0…7 Einstellung für Kanäle 185…192 0..7 Einstellung für Kanäle 377…384 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 98 "T" "!" Verwendet wird hier ein Array mit 6 Einträgen vom Typ Char. ACHTUNG Die eingetragenen Daten dürfen nicht verändert werden. Der Datensatz wird quittiert, bevor die Steuerung ca. 2 Sekunden später einen Reset durchführt. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 99: Azyklische Eingangsdaten

    Felder wird Sollwert 0 eingetragen. Datensatz 152 "Kanäle ohne Diagnosemeldung" Zurückgegen werden die Daten der tatsächlich vorhandenen Kanäle der verwendeten POMs. Datensatz 160 "Steuerung interner Lüfter" Zurückgegeben wird die aktuelle Einstellung für die Lüftersteuerung. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 100 Element vom Typ Struktur. Die Nummer der POM entspricht dem Array-Index. Die Datensatzlänge entspricht der Anzahl der POMs, die verwendet werden. Der Eintrag für CIM mit Peripheriemodul ist immer vorhanden, auch wenn das Peripheriemodul nicht gesteckt ist. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 101 Leistung Mittelwert L2/L23 (in [W] mit einer Nachkommastelle) 30,31 Leistung Mittelwert L3/L31 (in [W] mit einer Nachkommastelle) Die Definition erfolgt über eine Struktur mit Elementen des Typs INT. Der Datensatz wird mit Fehler beantwortet, wenn kein PM4000 U/I vorhanden ist. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 102: Übertragung Von Diagnosemeldungen An Die Steuerung

    Kanalnummer = 0: Diagnoseinformation gehört zu einem Modul (CIM, POM, • Kanalnummern <> 0: Diagnoseinformation gehört zu einem Kanal (nur bei POM, • Die Kanalnummern der Leistungskanäle werden über die gesamte HCS gezählt. Kanalart, Fehlerart Datenformat Fehlercode (siehe Herstellerspezifische Fehlercodes (Seite 104)) SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 103: Diagnosemeldungen An Steuerung Übertragen: Profibus

    Kanalnummer = 0: Diagnoseinformation gehört zu einem Modul (CIM, POM, • Kanalnummern <> 0: Diagnoseinformation gehört zu einem Kanal (nur bei POM, • Die Kanalnummern der Leistungskanäle werden über die gesamte HCS gezählt. Fehlertyp (siehe Herstellerspezifische Fehlercodes (Seite 104)) SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 104: Herstellerspezifische Fehlercodes

    0007 Messbereich / Oberer Grenzwert über- ✓ schritten 0008 Messbereich / Unterer Grenzwert ✓ unterschritten 0011 Versorgungsspannung fehlt ✓ 5101 Kommunikationsfehler HCS-Bus ✓ ✓ ✓ 510C Fehler undefiniert ✓ ✓ 5112 Verpolung an Messeingang ✓ SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 105: Fehlerursachen Und Abhilfe

    Kanälen gemeldet, als Kanalnummer wird die Nummer des ersten Kanals der 4er-Gruppe eingetragen. Fehlerursachen und Abhilfe Hinweise zu möglichen Fehlerursachen und Abhilfe finden Sie in Kapitel Prozess- und Systemmeldungen, Fehlerbehandlung (Seite 107). Hinweis Bei Fehlerwechsel an einem Kanal bleibt der erste gemeldete Fehler stehen! SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 106 Kommunikation 10.3 Übertragung von Diagnosemeldungen an die Steuerung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 107: Prozess- Und Systemmeldungen, Fehlerbehandlung

    Hinweis: Sollte bei Umprojektierung eine fehlerhafte Konfigura- tion geladen werden, mündet dies in der Fehleranzeige grün=an und rot=an. Gerät hochgelaufen und bereit. Heizen "EIN" Ein allgemeiner Fehler ist aufgetreten: Fehler in der Feldbus- kommunikation Fehler in der HCS-Kommunikation SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 108: Power Output Modul (Pom)

    CIM erkannt und adressiert wurde.. Gerät ist bereit. Heizen "EIN" Ein allgemeiner Fehler ist aufgetreten, z.B. Kommunikation, Netzspannung, Temperatur Kanalfehler Bedeutung LED x aus: Kanal x ist in Ordnung LED x an: Kanal x hat Fehler SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 109: Fehlermeldungen Über Diagnosedaten

    (z. B. Defekt in der Kühlung), Neuanlauf 510F Phase LX1 ist nicht angeschlossen Maßnahmen: 5110 Phase LX3 ist nicht angeschlossen Spannungszuführung / Verkabelung • überprüfen, ggf. fehlende Spannung anschließen Parameter "Phase LX1 / LX3" als "nicht • angeschlossen" konfigurieren SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 110: Peripheriemodule

    LED ein: Zustand "H" Fehlerursachen und mögliche Abhilfen Fehlercode Beschreibung Mögliche Ursachen / Maßnah- 0001 Kurzschluss Maschine ausschalten, Verka- belung prüfen und Fehler besei- 0006 Drahtbruch tigen; Neuanlauf 0011 Versorgungsspannung fehlt 5112 Verpolung an Messeingang SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 111: Instandhalten Und Warten

    Wartungsarbeiten Führen Sie folgende Arbeiten in regelmäßigen Abständen durch, um ein reibungsloses Funktionieren des Geräts zu gewährleisten. Wartungsarbeiten Fan-Modul Kontrollieren Sie den Lüfter regelmäßig auf Funktionsfähigkeit. Ent- fernen Sie Staubablagerungen mit Reinigungspinsel und Staubsau- ger. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 112: Firmware Update

    Das Update umfasst zwei Firmware-Teile und ist erst beendet, wenn beide Teile erfolgreich geladen sind. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 113 Bei einem Firmware-Update wird das gesteckte PM mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 114: Firmware Update Profibus

    Central Interface Modul (CIM) betrieben werden, gemeinsam mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 115 Bei einem Firmware-Update wird das gesteckte PM mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 116: Sicherungswechsel

    Beachten Sie vor dem Ausbau der Flachbaugruppe die EGB-Hinweise in Kapitel EGB- Richtlinien (Seite 151). 1. Gehen Sie zum Ausbau vor, wie in Kapitel Power Output Modul (POM) austauschen (Seite 120) beschrieben. 2. Legen Sie die Baugruppe auf einer EGB-Unterlage ab. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 117 Sie die neue Sicherung in den Sicherungshalter ein. POM wieder einbauen Gehen Sie vor, wie in Kapitel Power Output Modul (POM) montieren (Seite 42) beschrieben. Gerät wieder in Betrieb nehmen Gehen Sie vor, wie im Kapitel Inbetriebnahme (Seite 63) beschrieben. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 118: Fan-Modul Austauschen

    Sie benötigen einen Torx-Schraubendreher Torx T10 Vorbereitungen Bauen Sie alle Power Output Module aus, die sich unter dem Fan-Modul befinden. Die Arbeitsschritte zum Ausbauen eines Power Output Moduls (POM) sind im Kapitel Power Output Modul (POM) austauschen (Seite 120) beschrieben. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 119: Fan-Modul Demontieren

    Zwei Befestigungsschrauben lösen ⑥ Fan-Modul hinten anheben und nach hinten schieben ⑦ ⑧ Fan-Modul abheben und Kabel aus Gehäuseöffnung herausziehen Neues Fan-Modul montieren Die Arbeitsschritte zum Montieren eines Fan-Moduls finden Sie im Kapitel Fan-Modul montieren (Seite 38). SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 120: Power Output Modul (Pom) Austauschen

    ● Die DC 24 V-Spannungsversorgung ist unterbrochen. Werkzeug ● Sie benötigen einen Schraubendreher Torx T8 Vorbereitungen Ziehen Sie vor der Demontage des POM alle Stecker vom POM ab. Hinweis Zum Entriegeln die beiden seitlichen Hebel der Steckverbinder niederdrücken. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 121: Pom Demontieren

    1. Führen Sie die Anweisungen des folgenden Kapitels aus: "Power Output Modul (POM) montieren (Seite 42)" 2. Führen Sie die Anweisungen des folgenden Kapitels aus: "Anschließen (Seite 45)" 3. Führen Sie die Anweisungen des folgenden Kapitels aus: "In Betrieb nehmen (Seite 63)" SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 122: Central Interface Modul (Cim) Austauschen

    Um an die Befestigungssschrauben des CIM zu gelangen, müssen Sie ggf. eingebaute Power Output Module ausbauen. Diese Arbeitsschritte sind im Kapitel Power Output Modul (POM) austauschen (Seite 120) beschrieben. Werkzeug Sie benötigen einen Schraubendreher Torx T10. CIM demontieren Bild 12-4 CIM demontieren SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 123 Ziehen Sie alle Stecker von den frontseitigen Anschlüssen des CIM ab. ① ② Drehen Sie die sechs Befestigungsschrauben heraus und nehmen Sie das CIM ab ③ Ziehen Sie den Stecker des Flachbandkabels zur Systemschnittstelle ab SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 124: Peripheriemodul Austauschen

    ● Die DC 24 V-Spannungsversorgung ist unterbrochen. Vorbereitungen Ziehen Sie vor der Demontage des Peripheriemoduls alle Stecker vom PM ab. Hinweis Zum Entriegeln der Stecker die beiden seitlichen Hebel der Steckverbinder niederdrücken. Werkzeug Sie benötigen einen Schraubendreher Torx T8. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 125: Peripheriemodul Ausbauen

    Instandhalten und Warten 12.7 Peripheriemodul austauschen Peripheriemodul ausbauen Bild 12-5 PM demontieren ① 1. Zwei Befestigungsschrauben auf dem PM herausdrehen ② 2. PM mit Hilfe des Auswurfhebels lösen und PM herausziehen 3. Baugruppe auf einer EGB-Unterlage ablegen SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 126: Recycling Und Entsorgung

    Die Baugruppen POM und CIM der Heizungssteuerung HCS4200 erfüllen die Anforderungen RoHS-II und REACH. Aufgrund der schadstoffarmen Bestandteile sind die Komponenten recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 127: Technische Daten

    Störeinkopplung / gemäß IEC 10 V/m (80 ... 1000 MHz), 3 V/m (1,4 ... 2,0 GHz), 1 V/m (2,0 ... 2,7 61000-4-3 GHz) elektrostatische Entladung / gemäß IEC 61000- 4 kV Kontaktentladung / 8 kV Luftentladung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 128 50 % bei 50 °C / während Betrieb / maximal • 95 % bei 25 °C, linear abnehmend bis 50 % bei 50 °C bei 50 °C / während Betrieb / maximal / An- • merkung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 129: Technische Daten Cim

    PROFIBUS-Schnittstelle • 2 x RJ45 der PROFINET-Schnittstelle • Anzeige: Anzahl der Statusanzeigen Ausführung der Anzeige / als Statusanzeige LED grün = ready, LED gelb = Heizen Ein/Aus, LED rot = Fehleran- durch LED zeige SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 130 Störeinkopplung / gemäß IEC 10 V/m (80 ... 1000 MHz), 3 V/m (1,4 ... 2,0 GHz), 1 V/m (2,0 ... 2,7 61000-4-3 GHz) elektrostatische Entladung / gemäß IEC 61000- 4 kV Kontaktentladung, 8 kV Luftentladung Überspannungskategorie SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 131 50 % bei 50 °C / während Betrieb / maximal • 95 % bei 25 °C, linear abnehmend bis 50 % bei 50 °C bei 50 °C / während Betrieb / maximal / An- • merkung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 132: Technische Daten Pom

    Versorgungsspannung / eindrähtig • 1x (0,25 ... 6 mm²) 1x (0,75 ... 16 mm²) für Versorgungsspannung / feindrähtig / mit • Aderendbearbeitung 1x (24 ... 8) 1x (18 ... 4) bei AWG-Leitungen / für Versorgungsspan- • nung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 133 LED rot = Fehler pro Kanal Hilfsstromkreis: Ausführung der Spannungsversorgung Versorgung über Rack aufgenommene Wirkleistung / maximal Schutz-/ Überwachungsfunktion: Produktfunktion / Temperaturüberwachung Ausführung der Temperaturüberwachung Heißleiter Diagnosefunktion Spannungs-Diagnose Sicherungsfall • Drahtbruch • Heizstrahlerbruch • SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 134 50 % bei 50 °C / während Betrieb / maximal • 95 % bei 25 °C, linear abnehmend bis 50 % bei 50 °C bei 50 °C / während Betrieb / maximal / An- • merkung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 135: Technische Daten Peripheriemodule

    Art der anschließbaren Leiterquerschnitte / an den Digitalausgängen 1x (0,2 ... 1,5 mm²) eindrähtig • 1x (0,25 ... 1,5 mm²) feindrähtig / mit Aderendbearbeitung • 1x (24 ... 16) bei AWG-Leitungen • Kommunikation: Ausführung der Schnittstelle Systemschnittstelle SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 136 Störeinkopplung / gemäß IEC 61000-4-3 10 V/m (80 ... 1000 MHz), 3 V/m (1,4 ... 2,0 GHz), 1 V/m (2,0 ... 2,7 GHz) elektrostatische Entladung / gemäß IEC 61000-4-2 4 kV Kontaktentladung / 8 kV Luftentladung Überspannungskategorie SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 137 25 °C / während Betrieb / maximal • 50 % bei 50 °C / während Betrieb / maximal • 95% bei 25°C, linear abnehmend bis 50% bei bei 50 °C / während Betrieb / maximal / Anmerkung • 50°C SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 138 Ausführung der Schnittstelle Systemschnittstelle Anzeige: Anzahl der Statusanzeigen Ausführung der Anzeige / als Statusanzeige durch LED LED grün = ready, LED rot = Fehleranzeige Hilfsstromkreis: Ausführung der Spannungsversorgung Versorgung über CIM aufgenommene Wirkleistung / maximal SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 139 25 °C / während Betrieb / maximal • 50 % bei 50 °C / während Betrieb / maximal • 95% bei 25°C, linear abnehmend bis 50% bei bei 50 °C / während Betrieb / maximal / Anmerkung • 50°C SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 140 Strom Art der anschließbaren Leiterquerschnitte / an den Messeingängen für Strom 1x (0,2 ... 1,5 mm²) eindrähtig • 1x (0,25 ... 1,5 mm²) feindrähtig / mit Aderendbearbeitung • 1x (24 ... 16) bei AWG-Leitungen • SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 141 Störeinkopplung / gemäß IEC 61000-4-3 10 V/m (80 ... 1000 MHz), 3 V/m (1,4 ... 2,0 GHz), 1 V/m (2,0 ... 2,7 GHz) elektrostatische Entladung / gemäß IEC 61000-4-2 4 kV Kontaktentladung / 8 kV Luftentladung Überspannungskategorie SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 142 25 °C / während Betrieb / maximal • 50 % bei 50 °C / während Betrieb / maximal • 95% bei 25°C, linear abnehmend bis 50% bei bei 50 °C / während Betrieb / maximal / Anmerkung • 50°C SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 143: Technische Daten Lüftermodul

    Störeinkopplung / gemäß IEC 61000-4-3 10 V/m (80 ... 1000 MHz), 3 V/m (1,4 ... 2,0 GHz), 1 V/m (2,0 ... 2,7 GHz) elektrostatische Entladung / gemäß IEC 61000-4-2 4 kV Kontaktentladung / 8 kV Luftentladung SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 144 50 % bei 50 °C / während Betrieb / maximal • 95 % bei 25 °C, linear abnehmend bis 50 % bei bei 50 °C / während Betrieb / maximal / Anmerkung • 50 °C SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 145: Maßbilder

    Technische Daten 13.6 Maßbilder 13.6 Maßbilder HCS4200 mit Rack4200 für 12 POM Vollausbau Bild 13-1 Abmessungen HCS4200 mit Rack4200 für 12 POM Vollausbau Rack4200 für 12 POM Bild 13-2 Maßbild Rack 4200 für 12 POM SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 146: Maßbild Cim4210

    Technische Daten 13.6 Maßbilder Rack4200 für 4 POM Bild 13-3 Maßbild Rack4200 für 4 POM Maßbild CIM4210 Bild 13-4 Maßbild CIM4210 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 147 Technische Daten 13.6 Maßbilder Maßbild POM4220 Bild 13-5 Maßbild POM4220 Maßbild Fan-Modul FM4240 Bild 13-6 Maßbild Fan-Modul HCS4240 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 148 Technische Daten 13.6 Maßbilder SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 149: A.1 Zertifikate Und Zulassungen

    Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. EG-Richtlinien SIPLUS HCS4200 Produkte erfüllen die Anforderungen und Schutzziele der nachfolgend aufgeführten EG-Richtlinien. Niederspannungs-Richtlinie SIPLUS HCS4200-Produkte erfüllen die Anforderungen der EG-Richtlinie: 2006/95/EG "Elektrische Sicherheit".

  • Seite 150: A.2 Bestelldaten

    6BK1942-6EA00-0AA0 HCS Steckersatz 2-polig für CIM4210 / 4310 (20 6BK1942-6FA00-0AA0 Stck) HCS Steckersatz 3-polig für POM4220 Midrange 6BK1942-6GA00-0AA0 HCS Steckersatz 8-polig für PM4000 Temperatur / 6BK1900-6AA00-0AA0 PM4000 U/I HCS Steckersatz 18-polig für PM4000 DI/DO 6BK1900-6BA00-0AA0 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 151: A.3 Egb-Richtlinien

    Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 152: Aufladung

    Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 153: A.4 Service & Support

    A.4 Service & Support Service & Support Ansprechpartner Bei Fragen zur Nutzung der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens Ansprechpartner (http://www.siemens.com/automation/partner) in den für Sie zuständigen Vertretungen und Geschäftsstellen. Technische Unterstützung Sie erreichen den Technical Support für SIPLUS HCS Systeme über folgende...
  • Seite 154 A.4 Service & Support Applikationsbeispiel Als Hilfe und Basis für eigene Applikationen steht Ihnen eine Beispielapplikation für SIMATIC S7 zur Verfügung, Dieses Applikationsbeispiel verdeutlicht die Funktionsweise der Heizungssteuerung. Sie können sich das Applikationsbeispiel aus dem Siemens Service&Support-Bereich herunterladen. SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

  • Seite 155: Index

    Frequenzüberwachung, 85 Qualifiziertes Personal, 9 Grundkenntnisse, 9 GSD-Datei Recycling, 126 herunterladen, 65 Reinigungsarbeiten, 111 GSDML-Datei Richtlinien herunterladen, 65 EGB-Richtlinien, 151 Herstellergarantie, 12 Sicherheitshinweise Hinweis Anschließen, 12 Transport, 25 Arbeiten am Gerät, 13 Historie, 10 Leistungsschalter, 12 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...
  • Seite 156 Index Reparaturen, 13 Sicherungswechsel, 13 Veränderungen an den Geräten, 12 Sicherungen kontrollieren, 117 Sicherungstypen, 116 Sicherungswechsel, 116 Technische Unterstützung, 153 Temperaturüberwachung, 86 Transport Hinweis, 25 Überwachungsfunktionen, 109 Zielgruppe, 9 Zulassungen, 149 SIPLUS HCS4200 Betriebsanleitung, 11/2015, A5E34067527A/002...

Inhaltsverzeichnis
