Sparschaltung
Bei der Sparschaltung wird eine 3-polige Sternlast wie im Blockschaltbild gezeigt
angeschlossen.
Voraussetzungen:
● Die drei Widerstandswerte der Sternlast müssen identisch sein.
● Nur Lasten mit geringem Temperaturkoeffizienten dürfen verwendet werden. Nicht
zulässig sind z B. Strahler mit Wolfram-Glühdraht.
Bei dieser Anschlussart werden nur die Kanäle 1 bis 4 genutzt.
Hinweis
Eine 3-polige Dreieckslast kann nicht am POM4220 Highend betrieben werden.

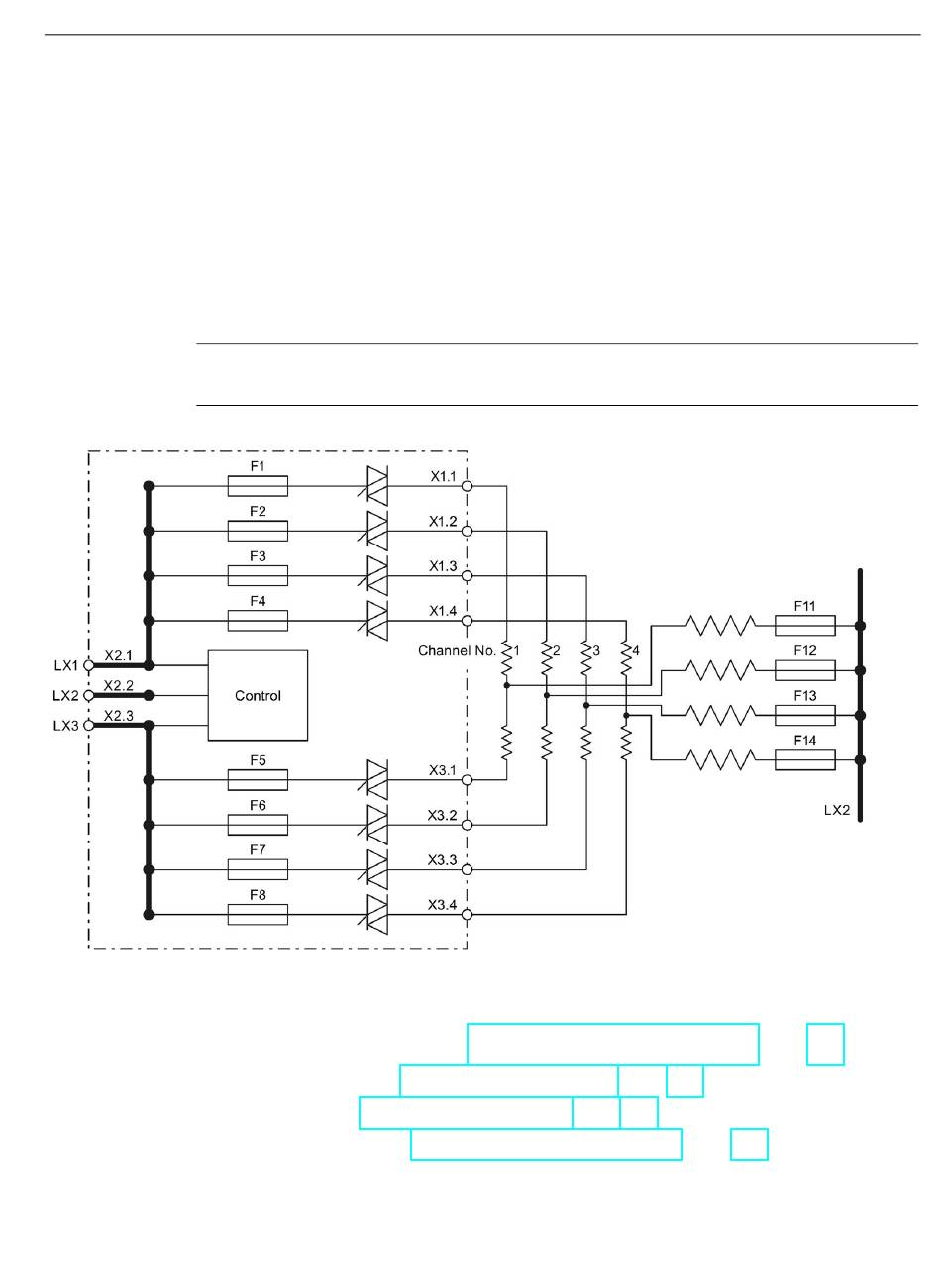

Bild 6-10
Leistungsausgänge POM4220 Highend - Sparschaltung
Beachten Sie die Besonderheiten dieser Anschlussart hinsichtlich der folgenden Punkte:
● Konfigurationsparameter (siehe Konfigurationsparameter CIM / POM (Seite 103))
● Zyklische Daten (siehe Zyklischer Datenaustausch (Seite 149))
● Messwerte (siehe Azyklische Eingangsdaten (Seite 163))
● Fehlermeldungen (siehe Herstellerspezifische Fehlercodes (Seite 169))
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
6.6 Heizelemente und Drehstromnetz anschließen
Anschließen
89
