6.6 Heizelemente und Drehstromnetz anschließen
2-poliger Anschluss zwischen Phase und Phase (400 V)
Beim 2-poligen Schalten der Ausgänge werden die Lasten über die Leistungshalbleiter von
zwei Kanälen geschaltet. Dies hat den Vorteil, dass bei einem Durchlegieren von einem der
beiden Leistungshalbleiter (Kurzschluss) ein Betrieb weiterhin möglich ist bzw. die Last
abgeschaltet werden kann.
Bei dieser Anschlussart werden nur die Kanäle 1 bis 4 genutzt.

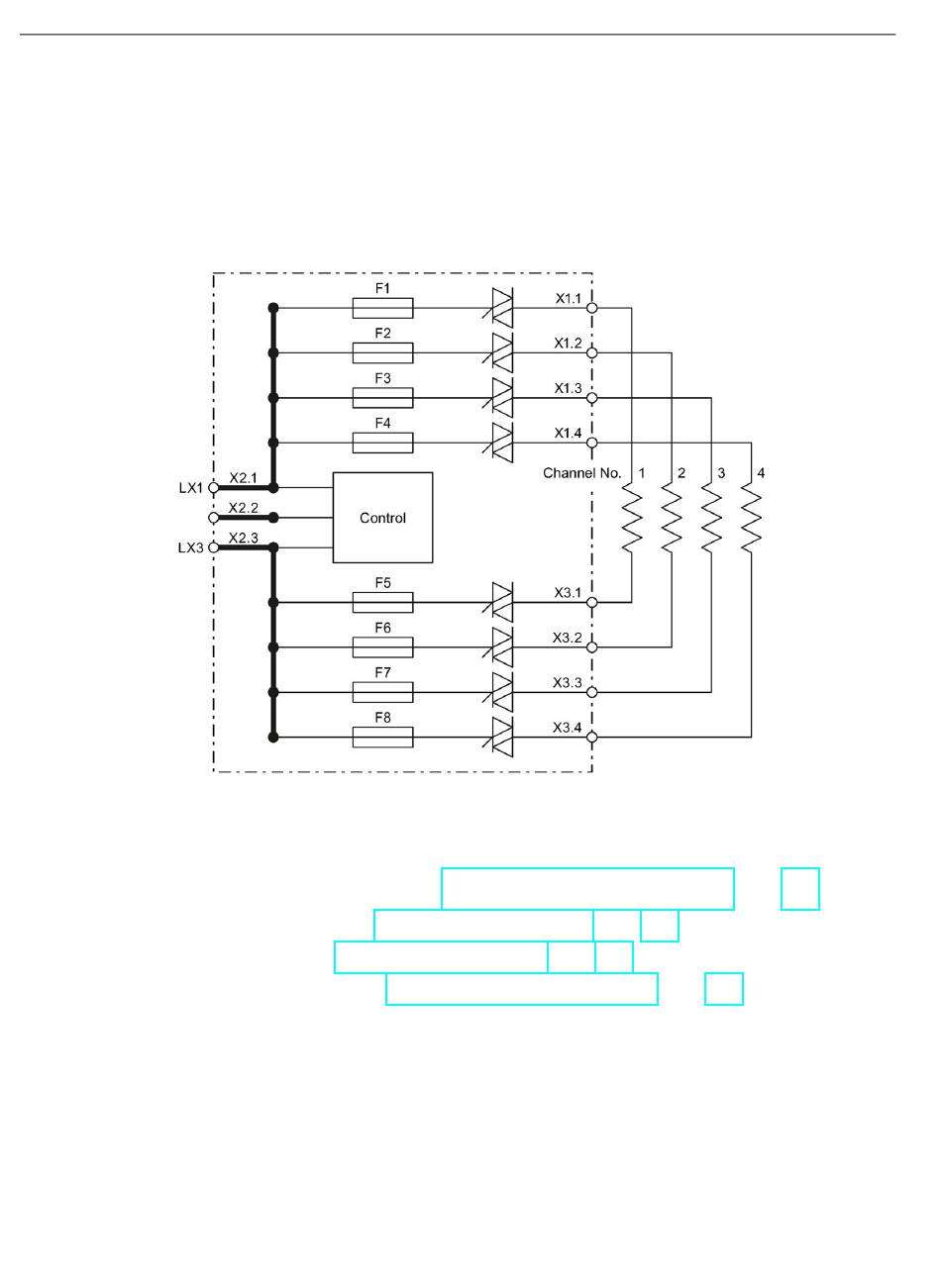

Bild 6-9
Beachten Sie die Besonderheiten dieser Anschlussart hinsichtlich der folgenden Punkte:
● Konfigurationsparameter (siehe Konfigurationsparameter CIM / POM (Seite 103))
● Zyklische Daten (siehe Zyklischer Datenaustausch (Seite 149))
● Messwerte (siehe Azyklische Eingangsdaten (Seite 163))
● Fehlermeldungen (siehe Herstellerspezifische Fehlercodes (Seite 169))
88
Leistungsausgänge POM4220 Highend - 2-poliger Anschluss zwischen Phase und
Phase
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
