Peripheriemodule; Led Betriebsanzeige - Siemens SIPLUS HCS4200 Betriebsanleitung

11.3

Peripheriemodule

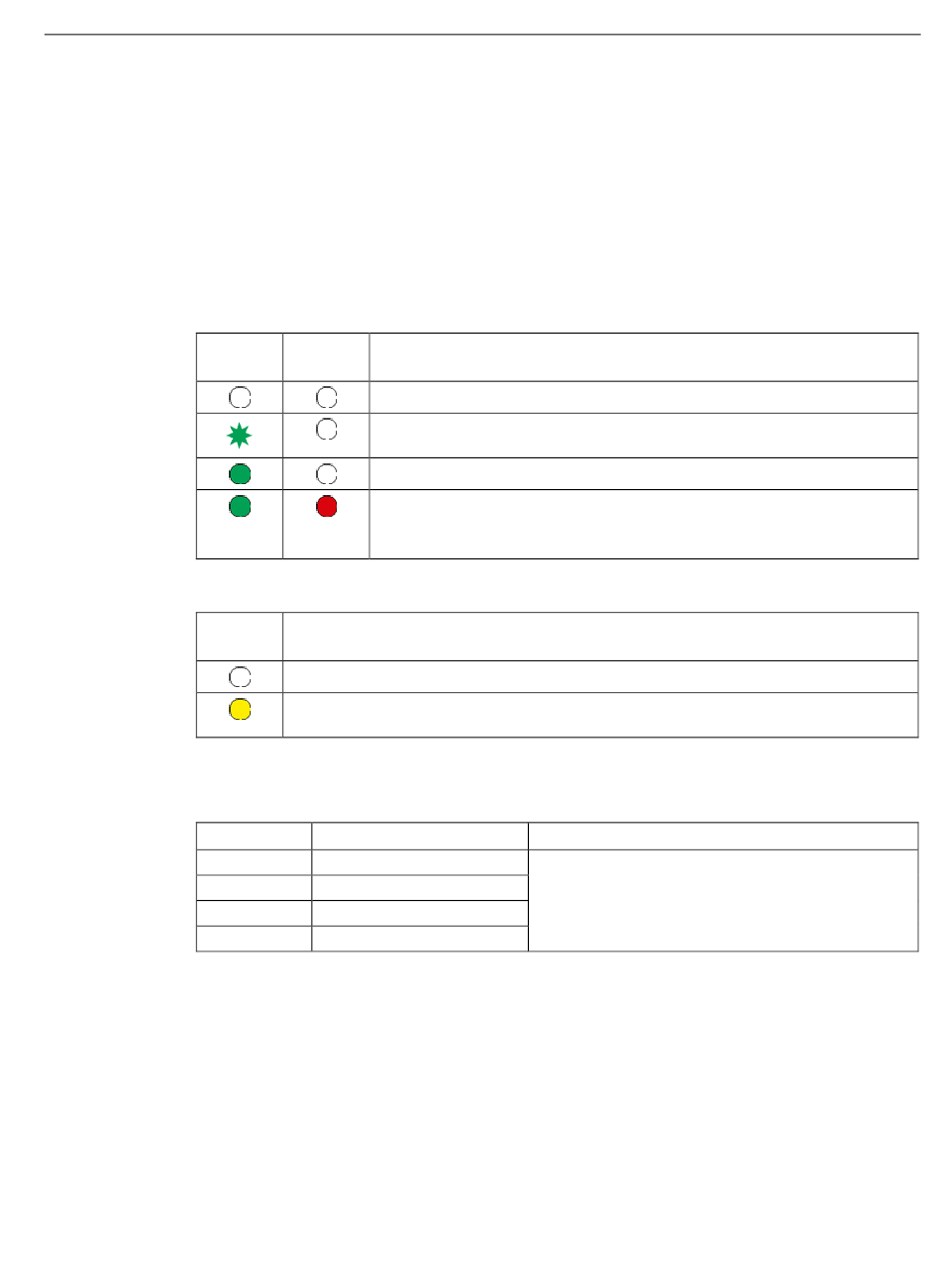

LED Betriebsanzeige

Das Peripheriemodul verfügt über 2 LEDs an der Gerätevorderseite. Die LEDs geben
Informationen über den Betriebszustand des Geräts / Systems.
Bedeutung der LEDs
RUN
grün
PM4000 DI/DO hat jeweils eine LED pro Ein-/Ausgang zur Anzeige des Schaltzustands.
Kanal-
LED
Fehlerursachen und mögliche Abhilfen
Fehlercode
0001
0006
0011
5112
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
ERROR Bedeutung
rot
Power OFF, Gerät aus
Initialisierung: Die LED blinkt solange bis die HCS als Busteilnehmer vom
überlagerten Steuerungssystem erkannt und aufgenommen wurde
Gerät hochgelaufen und bereit.
Ein Fehler ist aufgetreten: Fehler bei allgemeiner Überwachung; Fehler in
der HCS-Kommunikation
Bei PM U/I: Netzspannungsüberwachung
Bedeutung
LED aus: Zustand "L"
LED ein: Zustand "H"
Beschreibung
Kurzschluss
Drahtbruch
Versorgungsspannung fehlt
Verpolung an Messeingang
Prozess- und Systemmeldungen, Fehlerbehandlung
Mögliche Ursachen / Maßnahmen
Maschine ausschalten
•
Verkabelung prüfen und Fehler beseitigen
•
Neuanlauf
•
