Anschließen
6.6 Heizelemente und Drehstromnetz anschließen
6.6.5
Blockschaltbild POM4320
Blockschaltbild

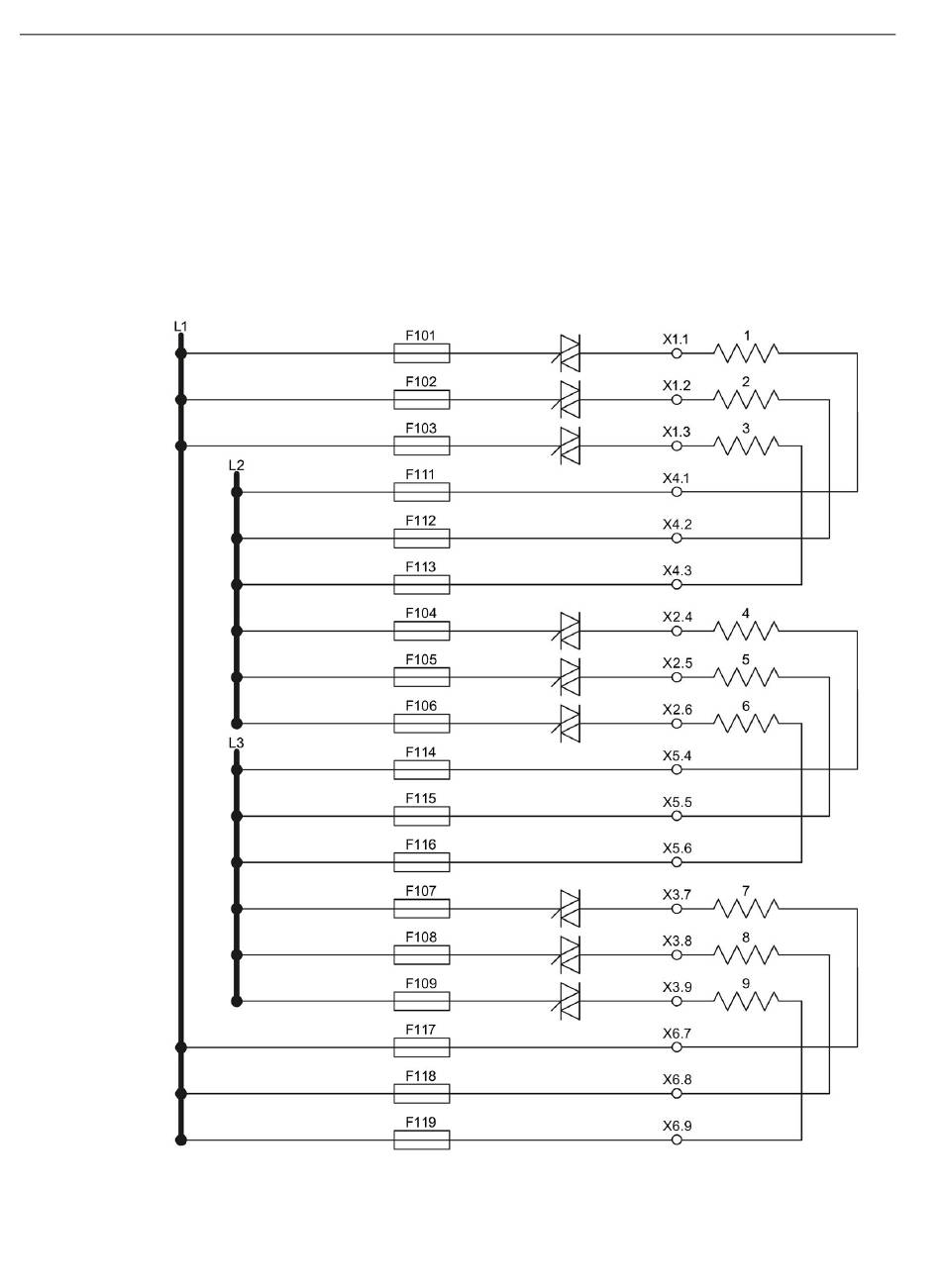

Das nachfolgende Bild zeigt die prinzipielle Beschaltung der Heizungssteuerung POM4320
mit Netz- und Heizelementanschluss. Die Leistungsausgänge sind intern mit jeweils zwei
Sicherungen pro Leistungsausgang abgesichert.
Bild 6-11
90
POM4320 Leistungsausgänge
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
