Systemübersicht
3.7 Peripheriemodule
3.7
Peripheriemodule
3.7.1
PM4000 DI/DO
Funktion
Das Peripheriemodul PM4000 DI/DO stellt 8 digitale Ausgänge und 8 projektierbare
Ein-/Ausgänge bereit.
Die Steuerung der digitalen Peripherie erfolgt über die S7-CPU mittels Prozessabbild.
ACHTUNG
Die PM4000 DI/DO dürfen nicht für sicherheitsrelevante Funktionen verwendet werden.

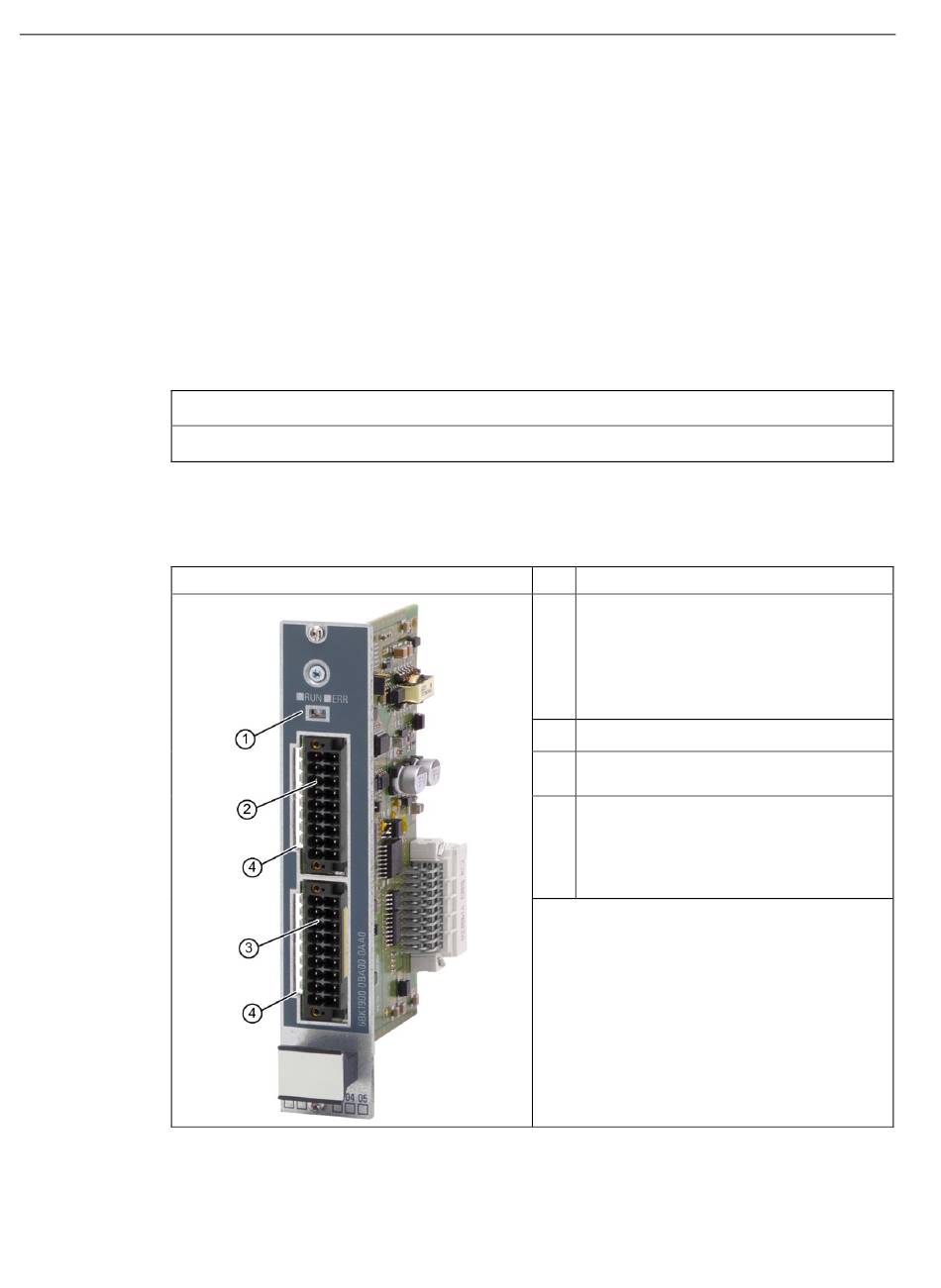

Aufbau
28
PM4000 DI/DO
Pos
Beschreibung
①
LED-Betriebsanzeige
RUN-LED leuchtet grün:
•
Power on / Initialisierungsstatus
ERR-LED leuchtet rot:
•
Fehlerzustand
②
Digitale Ausgänge 1 bis 8
③
Digitale Aus-/Eingänge 9 bis 16
(umschaltbar pro Kanal)
④
LEDs zur Anzeige des Schaltzustands
(jeweils eine LED pro Ein-/Ausgang)
LED an: Zustand H
•
LED aus: Zustand L
•
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
