Anschließen
6.7 Peripheriemodule anschließen
X2: Messeingänge für Temperatur
8-poliger Stecker mit Zugfederanschluss. Die Gegenstecker sind Bestandteil des
Lieferumfangs.
2-Draht-Messung
4-Draht-Messung
Bild 6-15
96
Pin
1 Temperaturkanal 1 -
3 Temperaturkanal 2 -
5 Temperaturkanal 3 -
7 Temperaturkanal 4 -
Pin
1 Temperaturkanal 1 U-
3 Temperaturkanal 1 I-
5 Temperaturkanal 3 U-
7 Temperaturkanal 3 I-

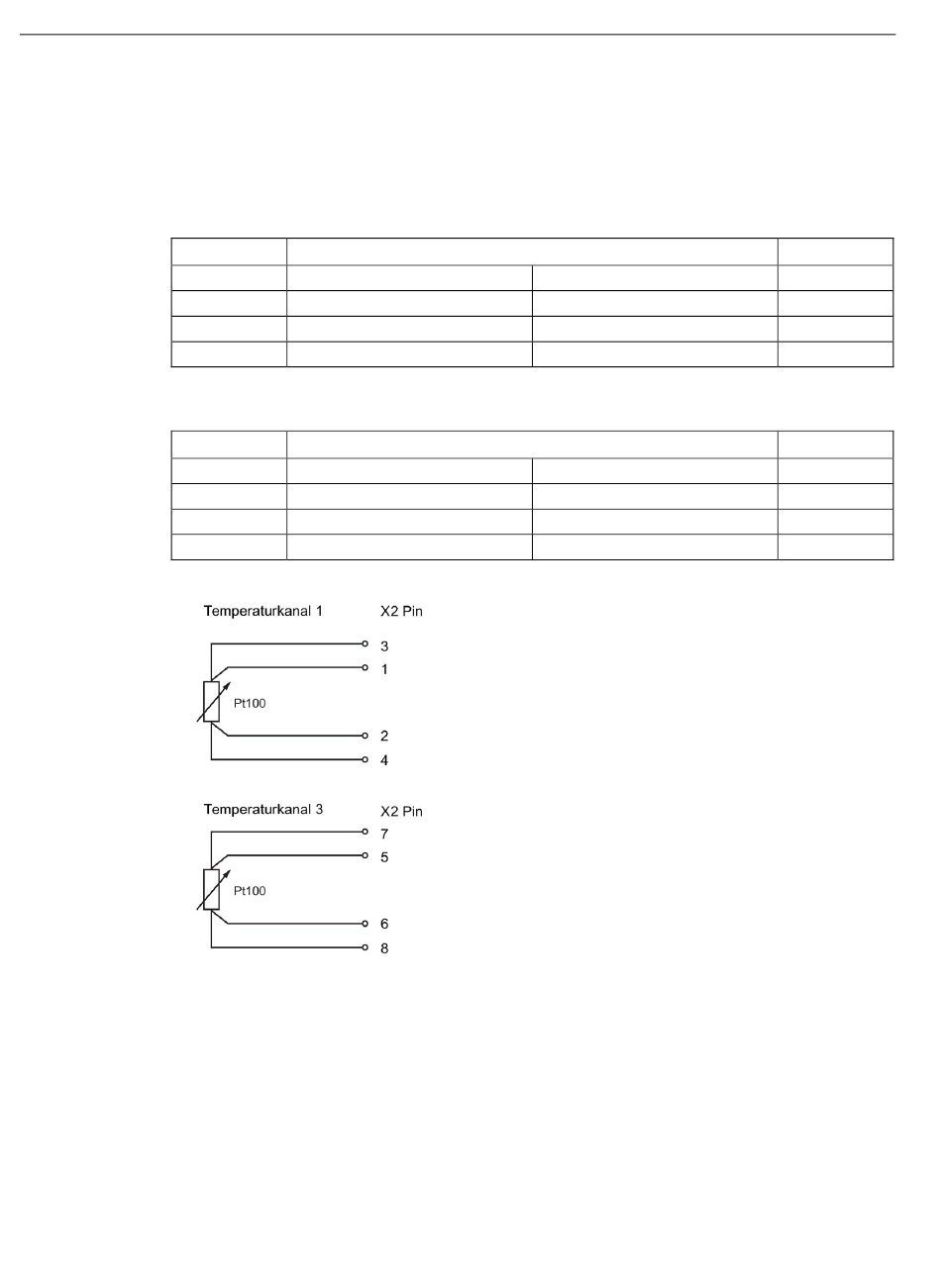

Beschaltung der Messeingänge an X2 bei 4-Draht-Messung am Beispiel Pt100
Belegung
Temperaturkanal 1 +
Temperaturkanal 2 +
Temperaturkanal 3 +
Temperaturkanal 4 +
Belegung
Temperaturkanal 1 U+
Temperaturkanal 1 I+
Temperaturkanal 3 U+
Temperaturkanal 3 I+
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
Pin
2
4
6
8
Pin
2
4
6
8
