Aus dem Stationsmaster werden mit der Konfigurationssteuerung folgende Stationsoptionen
abgeleitet:

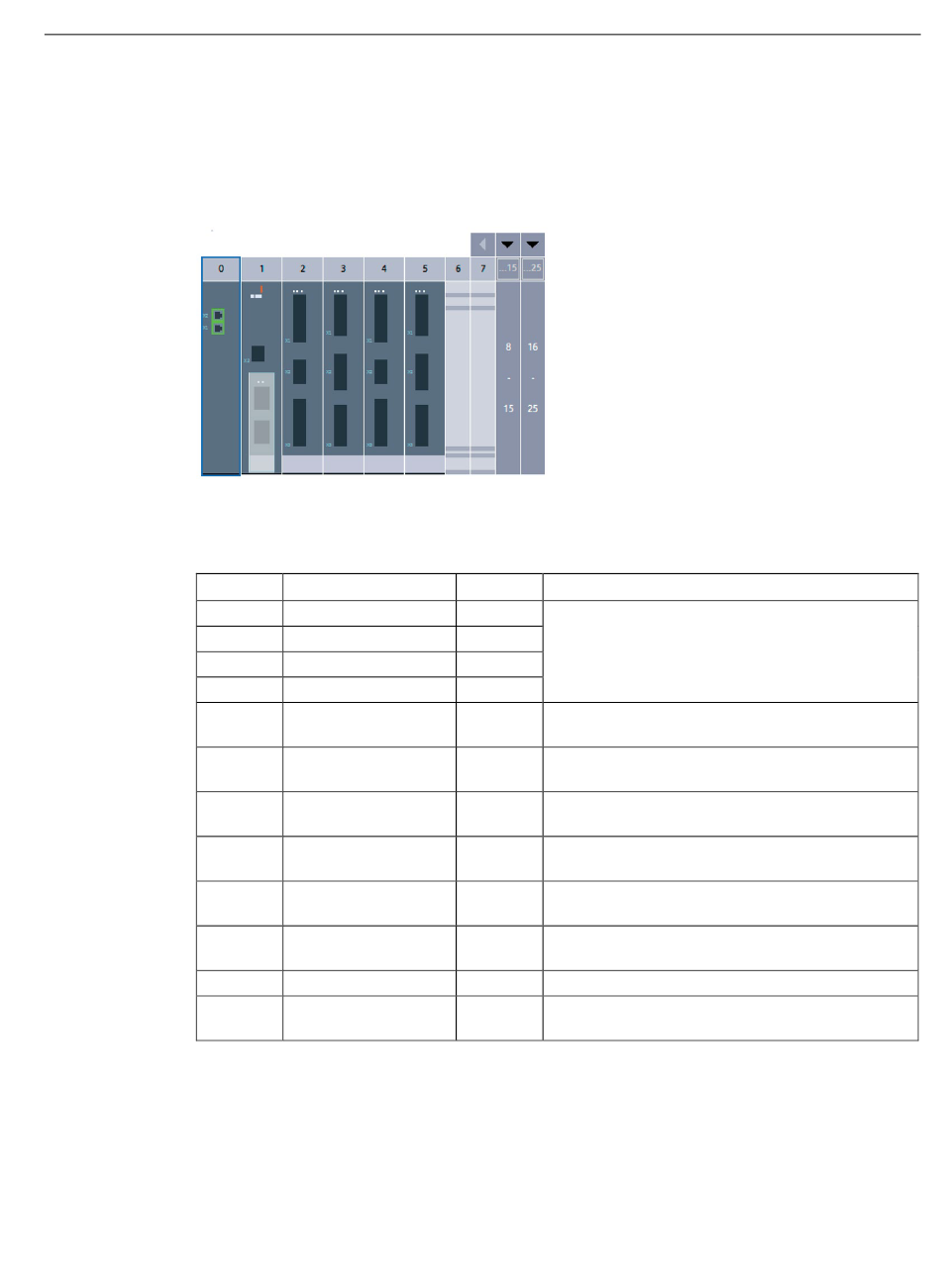

Stationsoption mit fehlendem PM

Bild 8-3
Der zugehörende Steuerdatensatz DS196 muss wie folgt vorbelegt werden:
Byte
0
1
2
3
4
5
6
7
8
9
...
28
Der Datensatz kann auch verkürzt mit Länge 4+5 geschrieben werden, der letzte Eintrag ist
dann das Byte 8.
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
Stationsoption mit fehlendem PM
Element Kodierung Erläuterung
Blocklänge 4+25
Block-ID 196
Version 1
Version 0
Steckplatz 1 des Stati- 0
onsmasters
Steckplatz 2 des Stati- 2
onsmasters
Steckplatz 3 des Stati- 3
onsmasters
Steckplatz 4 des Stati- 4
onsmasters
Steckplatz 5 des Stati- 5
onsmasters
Steckplatz 6 des Stati- 0
onsmasters
...
Steckplatz 25 des 0
Stationsmasters
Konfigurieren/Projektieren
8.5 Konfigurationssteuerung (Optionenhandling)
Header
PM ist nicht gesteckt in der Stationsoptions
POM vorhanden
POM vorhanden
POM vorhanden
POM vorhanden
Modul nicht vorhanden
Modul nicht vorhanden
