DC-24-V-Versorgungsspannung am CIM anschließen
CIM 24 V Anschluss X3
Externes Blitzschutzelement
ACHTUNG
Bei Leitungslängen größer 30 m gilt:
In die DC-24-V-Versorgungsleitung ist ein externes Blitzschutzelement vorzuschalten:
Fa. Dehn, Blitzductor BVT Typ AD24, Nr. 918402 (oder gleichwertig).
Bei Verwendung anderer Elemente müssen Sie darauf achten, dass es sich um
Äquivalenztypen handelt (Rücksprache beim Blitzschutzhersteller). Der Einsatz bzw.
Einbau des Blitzschutzelements muss gemäß Herstellervorgaben erfolgen.
● Mit Blitzschutzelement wird nach EN 61000-4-5 folgende Störfestigkeit erreicht:
1,0 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B
● Ohne Blitzschutz wird folgende Störfestigkeit erreicht:
– 0,5 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B
– 0,5 kV unsymmetrisch mit Ri = 12 Ω; Bewertungskriterium B
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005

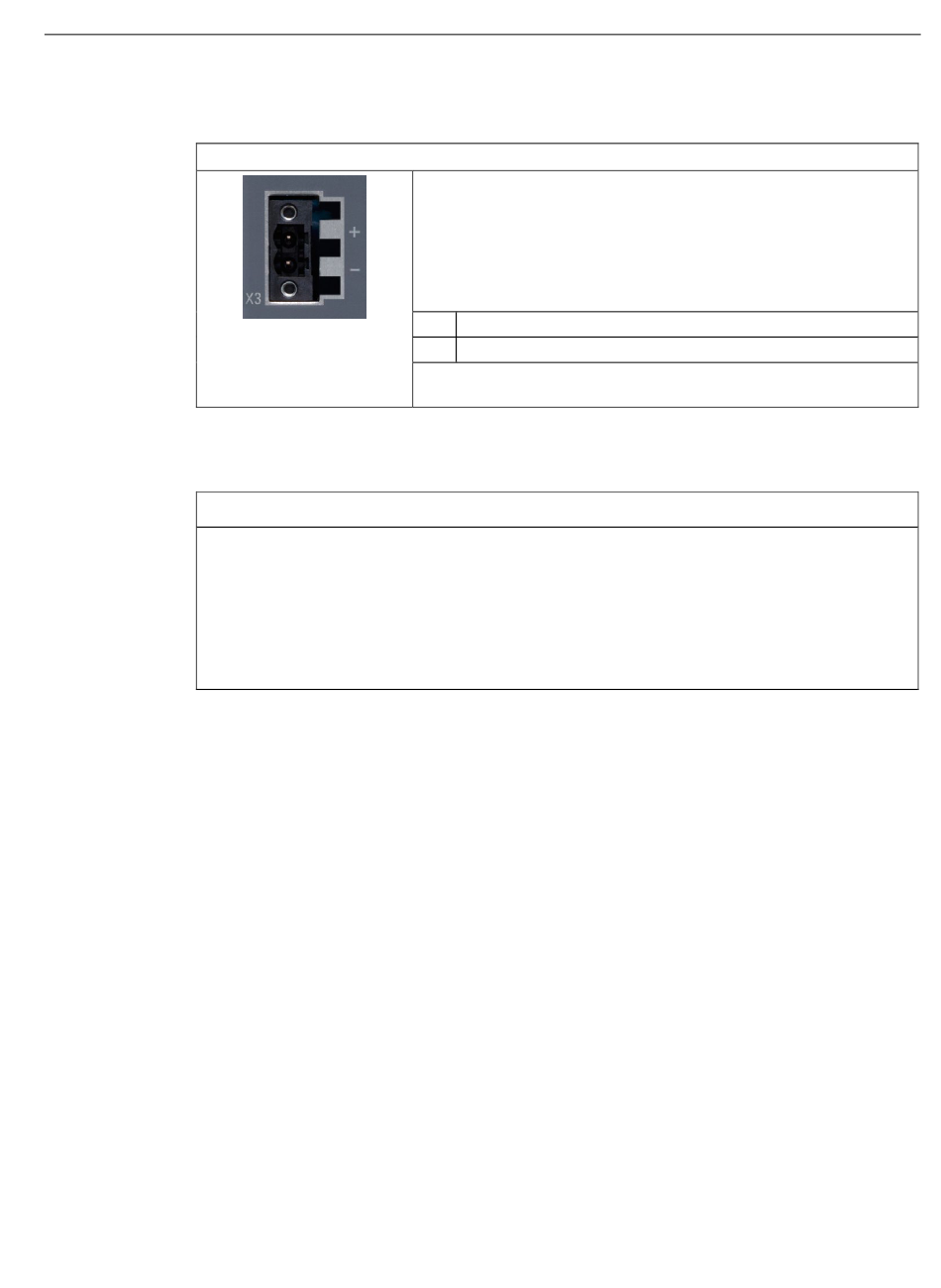

6.5 DC-24-V-Stromversorgung anschließen
Der Steckverbinder für den DC-24-V-Anschluss ist im Lieferumfang
enthalten. Merkmale:
PUSH IN-Federanschluss mit Löseriegel
•
"Daisy-Chain"-Verkabelung realisierbar
•
Schließen Sie die DC-24-V-Versorgungsspannung an das Gerät wie
folgt an:
+ DC +24 V
– GND
Zum Verriegeln des Steckers legen Sie die beiden Verriegelungshebel
um.
Anschließen
