Einbauen/Anbauen
5.9 Power Output Modul POM4320 montieren
5.9.2
Rückwandmontage
5.9.2.1
POM montieren (Rückwandmontage)
Power Output Modul (POM) montieren
1. Bohren Sie die Löcher an der Rückwand zur Befestigung vor.
Die nötigen Abstände können Sie aus dem folgenden Bild entnehmen.
2. Schrauben Sie das POM mit vier Schrauben (M5) an der Rückwand fest.

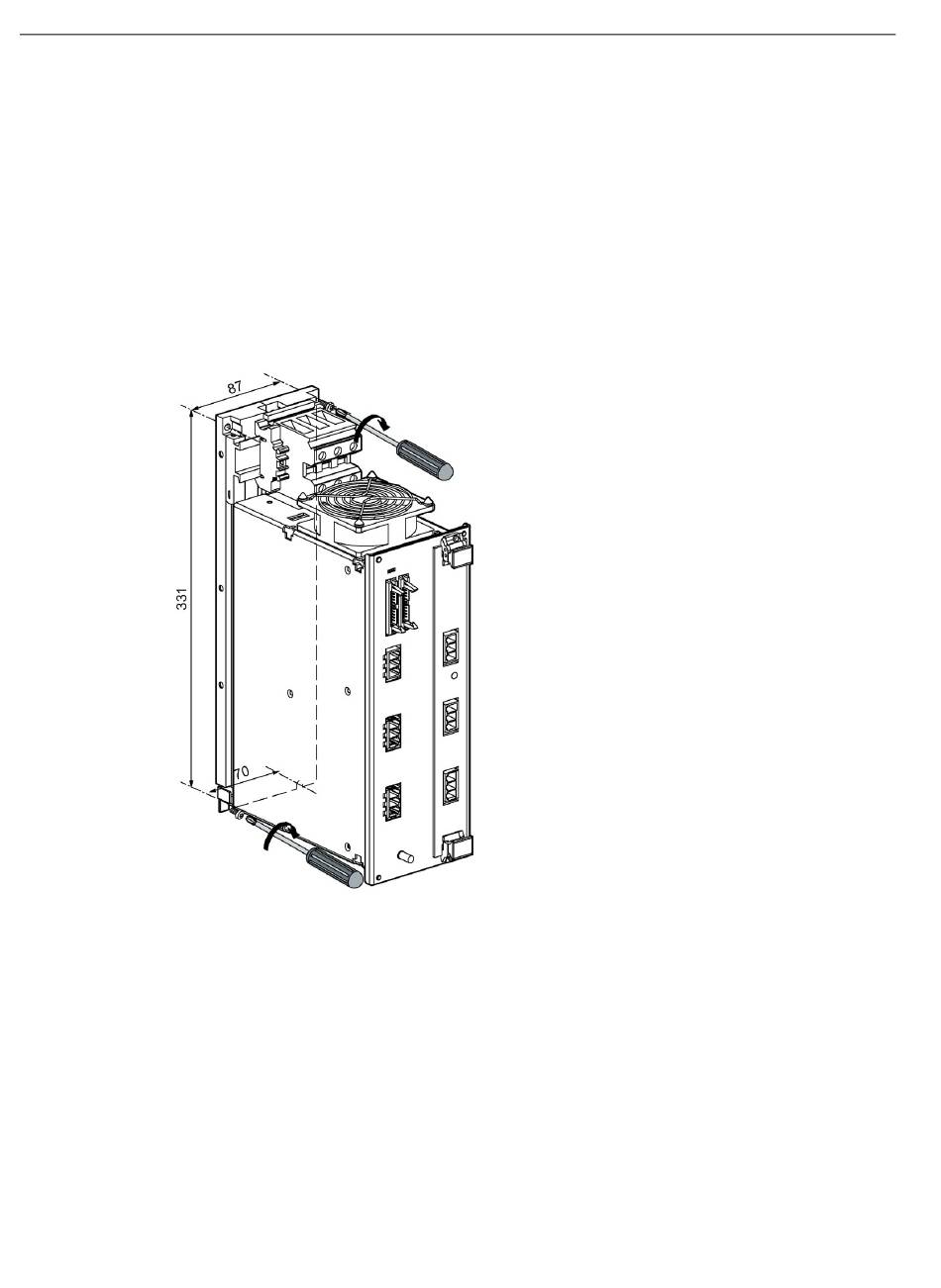

Bild 5-11
Mindestabstände
Oberhalb und unterhalb des Geräts ist die freie Konvektion sicherzustellen. Ein Freiraum von
jeweils 100 mm ist einzuhalten.
66
POM4320: Lage der Befestigungsbohrungen
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
