9.3 Leistungsausgangs-Steuerung
9.3.2

Phasenanschnitt

Für die Ansteuerung der Heizelemente kann die Ansteuerart Phasenanschnitt parametriert
werden. Der Phasenanschnitt hat gegenüber "Nullpunktschaltend" einige Vorteile, wie z. B.
gleichmäßige Wärmeabgabe und Vermeidung von Strahlerflackern bei niedrigen Sollwerten.
Die Parametrierung erfolgt pro POM und gilt für alle Kanäle des POM.
Funktionsprinzip Phasenanschnitt
Die Ansteuerung der Leistungsausgänge erfolgt in Teilen einer Halbwelle: Die HCS gibt in
jeder Halbwelle abhängig vom Sollwert zum entsprechenden Zeitpunkt das Einschaltsignal
für den Triac vor, der dann bis zum nächsten Nulldurchgang eingeschaltet ist.

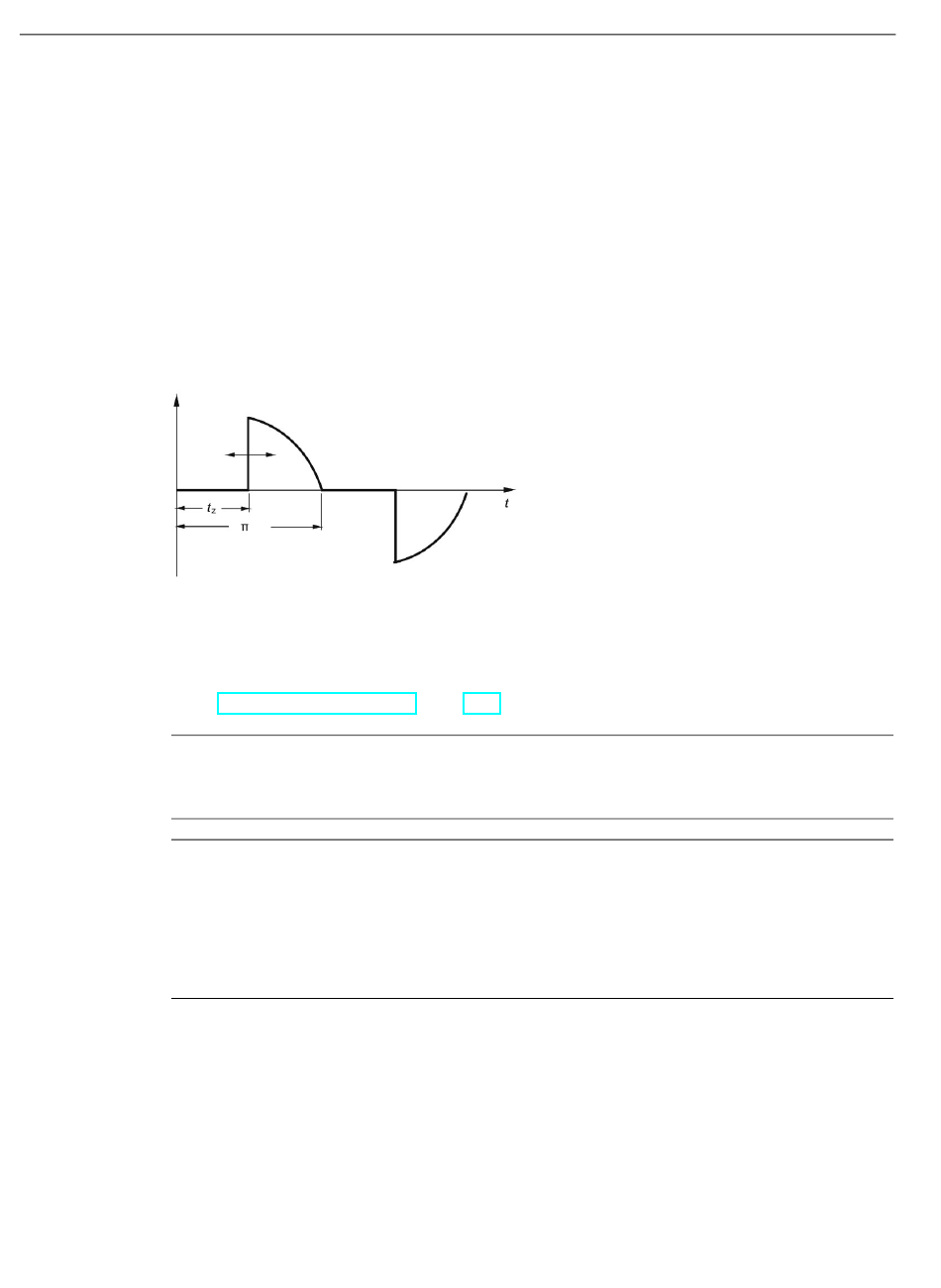

Bild 9-2
Die Sollwerte zur Ansteuerung der Leistungsausgänge liegen in einem Wertebereich von
0 % bis 100 % (Bezugsgröße: U
die Leistungsausgänge beim Einschalten zeitverzögert eingeschaltet.
Siehe Einschalten der Heizung (Seite 130).
Hinweis
Der Steuerwert richtet sich nach einem idealen Sinus und nicht nach dem tatsächlichen
Spannungsverlauf.
Hinweis
Die durch den Phasenanschnitt verursachten Störungen auf den Versorgungsleitungen sind
anlagenseitig zu filtern. Dies ist notwendig zur Einhaltung der EU-Richtlinie zur EMV.
Geeignete Filter sind z.B.:
• TDK/EPCOS B84142A55R122 (für 1 Phase).
• TDK/EPCOS B84144A0050R000 (für 3 Phasen)
