Einbauen/Anbauen
5.4 Central Interface Modul (CIM) montieren
5.4
Central Interface Modul (CIM) montieren
Werkzeug
Sie benötigen einen Torx-Schraubendreher T10.
Central Interface Modul (CIM) montieren
Das Central Interface Modul (CIM) wird direkt mit dem Baugruppenträger verschraubt.
Nachfolgend sind die Arbeitsschritte zur Montage beschrieben:

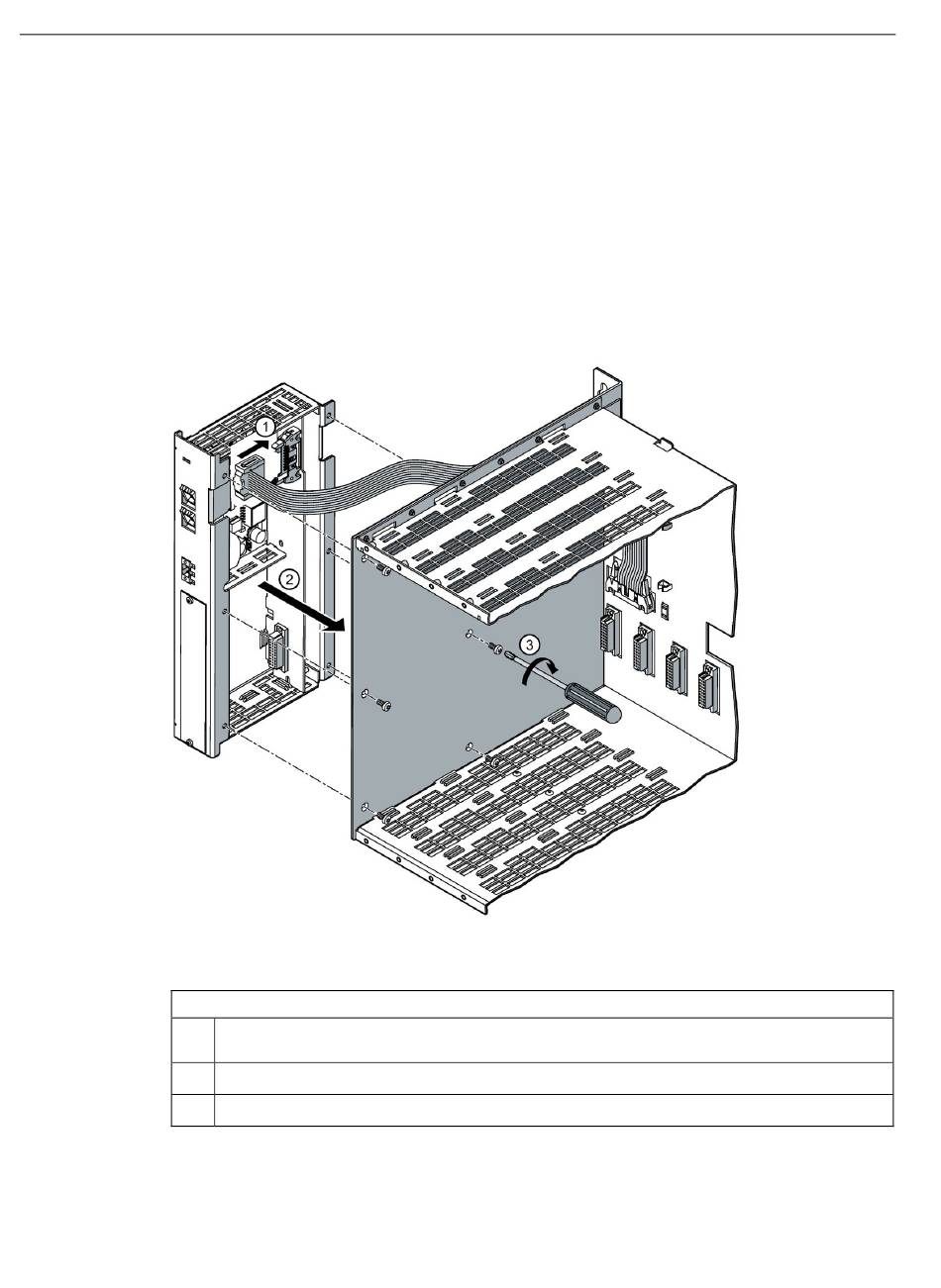

Bild 5-5
Arbeitsschritte
1
2
3
56
CIM montieren
Die Befestigungsschrauben sind im Lieferzustand im CIM eingeschraubt. Diese 6 Befesti-
gungsschrauben herausdrehen.
Stecker der Systemschnittstelle am CIM anschließen
CIM am Baugruppenträger ansetzen
①
②
und mit 6 Schrauben montieren
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
③
