Seite 3 ___________________ Einleitung ___________________ Sicherheitshinweise ___________________ IO Systeme für Heizelemente Systemübersicht ___________________ Einsatzplanung Heizungssteuerung SIPLUS HCS4200 PROFIBUS DP / ___________________ PROFINET Einbauen/Anbauen ___________________ Anschließen Betriebsanleitung ___________________ Inbetriebnahme ___________________ Konfigurieren/Projektieren ___________________ Funktionen ___________________ Kommunikation ___________ Prozess- und Systemmeldungen, Fehlerbehandlung ___________________ Instandhalten und Warten...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
Aufbau Kombibetrieb ......................37 Leistungsprofil der POM4220 ....................38 Leistungsprofil POM4320 ....................... 39 Einbauen/Anbauen ..........................43 Voraussetzungen ........................43 Baugruppenträger montieren ....................43 Fan-Modul montieren ......................46 Central Interface Modul (CIM) montieren ................48 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 6 Konfigurationsparameter Peripheriemodule ................87 Software-Tools zur Unterstützung der Inbetriebnahme ............89 8.4.1 Übersicht der Tools zur Unterstützung der Inbetriebnahme ..........89 Konfigurationssteuerung (Optionenhandling) ................ 91 8.5.1 Konfigurationssteuerung ......................91 8.5.2 Projektieren ..........................93 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 7 Azyklische Eingangsdaten ....................136 10.3 Übertragung von Diagnosemeldungen an die Steuerung ............ 140 10.3.1 Diagnosemeldungen an Steuerung übertragen: PROFINET ..........140 10.3.2 Diagnosemeldungen an Steuerung übertragen: PROFIBUS ..........141 10.3.3 Herstellerspezifische Fehlercodes ..................142 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 8 Technische Daten Peripheriemodule ................... 195 13.5 Technische Daten Lüftermodul .................... 205 13.6 Technische Daten Erweiterungsmodul EM4315 (nur bei Kombibetrieb) ......207 13.7 Maßbilder ..........................210 13.7.1 HCS4200 Komponenten ...................... 210 13.7.2 HCS4300 Komponenten ...................... 213 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 9 Inhaltsverzeichnis Anhang ............................... 217 Zertifikate und Zulassungen ....................217 A.1.1 Zertifikate und Zulassungen ....................217 Bestelldaten .......................... 218 EGB-Richtlinien ........................220 Service & Support ......................... 222 Index..............................225 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 10 Inhaltsverzeichnis SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 11: Einleitung
In der vorliegenden Dokumentation wird an Stelle der vollständigen Produktbezeichnung auch ein Synonym, eine Abkürzung, oder der Begriff "Gerät" benutzt. Folgende Begriffe/Abkürzungen werden verwendet: Heizungssteuerung Power Output Modul Central Interface Modul Rack Baugruppenträger SIMATIC S7 Peripheriemodul SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 12: Gültigkeitsbereich Dieser Dokumentation
• Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle in der Betriebsanleitung aufgeführten Komponenten des SIPLUS HCS4200 und beschreibt den aktuellen Lieferzustand. Hinweis Hinweise für Geräte bis FW-Versionen 1.x • Es können max. 12 POMs in einem 12er-Rack betrieben werden.
Seite 13: Sicherheitshinweise
Das Versorgungsnetz, an das die Heizungssteuerung angeschlossen wird, muss mit einem Leistungsschalter ausgestattet sein. Vor dem Anschließen des Geräts muss die Netzspannung abgeschaltet und gegen Wiedereinschalten gesichert sein. Sonst besteht Stromschlaggefahr. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 14: Arbeiten Am Gerät Oder An Angeschlossenen Komponenten
Das Gerät enthält keine Teile, die vom Anwender repariert werden dürfen Lebensgefahr oder schwere Verletzungsgefahr Durch unsachgemäße Reparaturen können erhebliche Sachschäden oder Gefahren für den Benutzer entstehen. Schicken Sie das Gerät im Reparaturfall ein. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 15: Security-Hinweise
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 16 Sicherheitshinweise 2.2 Security-Hinweise SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...

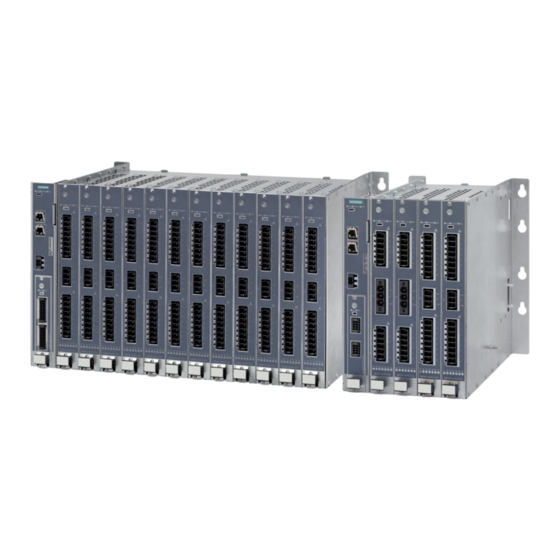

Seite 17: Systemübersicht
(POM). Optional kann am CIM ein Peripheriemodul betrieben werden. An den Baugruppenträger können Fan-Module montiert werden. Jedes Fan-Modul deckt 4 Steckplätze bzw. POMs ab. Bild 3-1 Heizungssteuerung HCS4200 mit Rack für 12/4 POM SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 18 Output Modulen Merkmale ● Modularer (zentraler) Aufbau ● Kommunikation über PROFINET oder PROFIBUS ● Parametrierung, Inbetriebnahme, Visualisierung und Diagnose über Siemens TIA- Portal ● Integrierte Diagnose- und Überwachungsfunktionen ● Ansteuerarten: Halbwellensteuerung und Softstart; Bei POM4220 Midrange Phasenanschnitt zusätzlich die Ansteuerart Phasenanschnitt.
Seite 19: Kombibetrieb
Ermöglicht den Betrieb von bis zu 8 weite- EM4315 • ren POMs. Merkmale: ● Betrieb von bis zu 4 POMs an einem Rack ● Betrieb von weiteren 8 POMs durch Einsatz eines HCS4300-Erweiterungsmoduls mit 24 V-Einspeisung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 20: Systemkonfiguration
● Übergeordnete Steuerung (z. B. Automatisierungssystem SIMATIC S7-1500 mit PROFINET / PROFIBUS) ● Field PG (optional, Inbetriebnahme und Diagnose) ● Industrie-PC (optional, z. B. Panel PC SIMATIC IPC 477D) ● Heizstrahlerfeld Bild 3-3 HCS4200 Systemkonfiguration SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 21: Kommunikation Über Profinet Oder Profibus
PROFINET verbindet die industriellen Erfahrungen von PROFIBUS mit der Offenheit und der flexiblen Möglichkeiten von Ethernet. PROFINET ermöglicht den schnellen und sicheren Datenaustausch auf allen Ebenen und schafft damit die Möglichkeit zur Realisierung innovativer Maschinen und Anlagenkonzepte. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 22: Central Interface Modul (Cim)
Adresswahlschalter S1 / S2 für PROFIBUS ④ ④ DC 24 V Versorgung X3 PROFIBUS DP-Schnittstelle X1 • Serviceschnittstelle X2 • ⑤ ⑤ Steckplatz für Peripheriemodul DC 24 V Versorgung X3 ⑥ Steckplatz für Peripheriemodul SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 23: Power Output Modul (Pom)
Leistungsausgänge 1 bis 8 Leistungsausgänge 1 bis 6 ③ ③ Netzzuführung Netzzuführung ④ ④ Leistungsausgänge 9 bis 16 Leistungsausgänge 7 bis 12 ⑤ ⑤ Fehler-LED für jeden Kanal Fehler-LED für jeden Kanal SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 24: Pom4320
④ 3 x 3 Leistungsausgänge inklusive Rück- 3 x 3 Leistungsausgänge inklusive Rück- führung, führung, Fehler-LED für jeden Leistungsausgang Fehler-LED für jeden Leistungsausgang ⑤ ⑤ HCS-Systemschnittstelle HCS-Systemschnittstelle ⑥ ⑥ LED-Betriebsanzeigen LED-Betriebsanzeigen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 25: Peripheriemodule
Digitale Aus-/ Eingänge 9 bis 16 (umschalt- bar pro Kanal) ④ LEDs zur Anzeige des Schaltzustands (je- weils eine LED pro Ein-/Ausgang LED an: Zustand H • LED aus: Zustand L • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 26: Pm4000 U/I
Die Messwerte werden über den Feldbus weitergegeben und können vom Anwender ausgewertet und weiterverarbeitet werden. Aufbau PM4000 U/I Beschreibung ① LED-Betriebsanzeige RUN-LED leuchtet grün: Power on / Initialisie- • rungsstatus ERR-LED leuchtet rot: Fehlerzustand • ② Messeingänge Netzstrom ③ Messeingänge Netzspannung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 27: Pm4000 Temperatur
PM4000 Temperatur Beschreibung ① LED-Betriebsanzeige RUN-LED leuchtet grün: Power on / Initiali- • sierungsstatus ERR-LED leuchtet rot: Fehlerzustand • ② Analogeingänge 1 bis 4 ③ Messeingänge 1 bis 4 für Temperatur SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 29: Einsatzplanung
(Seite 177) beschrieben sind, unbedingt einzuhalten. Bei Verschmutzung, Eindringen von Flüssigkeit, Auftreten von Betauung, Beschädigungen oder sonstigen Verstößen gegen die Lagerbedingungen ist eine Inbetriebnahme bis zur Absprache des weiteren Vorgehens mit der Firma Siemens nicht zulässig. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 30: Lieferumfang
2. Überprüfen Sie das Paket auf Vollständigkeit. 3. Untersuchen Sie das Gerät durch Sichtkontrolle auf Transportschäden. ACHTUNG Sachschäden am System Beschädigte Teile können zu Sachschäden am System führen. Nehmen Sie nur unbeschädigte Teile in Betrieb! SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 31: Einsatzort
4.4 Einsatzort Einsatzort 4.4.1 Allgemeine Anforderungen an den Einsatzort Die Heizungssteuerung SIPLUS HCS4200 ist für den stationären Einbau in einem Schaltschrank konzipiert. Der Baugruppenträger (Rack) bildet den "äußeren Rahmen" der Heizungssteuerung, den Sie in den Schaltschrank einbauen. Anforderungen an den Einbauort...
Seite 32 • In diesen Fällen sind die LEDs an der Gehäusevorderseite nur noch während der Inbetriebnahme sichtbar. Berücksichtigen Sie diese Tatsache bei der weiteren Bedienung des Geräts. • Stellen Sie eine ausreichende Zugentlastung aller nach außen geführten Leitungen sicher. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 33: Einbaulage Und Abstandsmaße
(siehe Kapitel Technische Daten (Seite 177)). Verschmutzungsgrad SIPLUS HCS4200 ist für den Verschmutzungsgrad 2 ausgelegt. Verschmutzungsgrad 2 ist nach Norm EN 50178 wie folgt definiert: Im Normalfall tritt nur nichtleitfähige Verschmutzung auf. Gelegentlich ist jedoch eine Leitfähigkeit kurzer Dauer durch Betauung zu erwarten, wenn das Gerät außer Betrieb ist.
Seite 34: Elektromagnetische Verträglichkeit (Emv) / Überspannungsschutz
Diese Verlustleistung ergibt sich bei einer Ansteuerung der Kanäle von 100 %. Werden die Kanäle nicht zu 100 % angesteuert, geht das proportional in die Verlustleistung P ein. vKanal (x) Das Leistungsprofil finden Sie unter Leistungsprofil POM4320 (Seite 39). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 35: Einschränkung Der Schaltleistung Bei Betrieb Ohne Softstart / Phasenanschnitt
Die Leistungsgrenze ist durch den technischen Parameter "Leistungsbelastbarkeit je Ausgang, max. bei Heizelementen mit hohem Einschaltstrom" (siehe Technische Daten (Seite 177)) für jede POM festgelegt. Wir empfehlen Ihnen deshalb, Strahler mit hohem Einschaltstrom bei der Siemens AG vermessen zu lassen Derating von Sicherungen Beachten Sie, dass Sicherungen bei hohen Umgebungstemperaturen ein Derating aufweisen, d.
Seite 36: Aufbau Doppelrahmen
Einsatzplanung 4.4 Einsatzort 4.4.2 Aufbau Doppelrahmen Aufbau Doppelrahmen Für die Montage / Anordnung von Baugruppenträgern sind folgende Kombinationen zulässig: Bild 4-2 Doppelrahmen mögliche Kombinationen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 37: Aufbau Kombibetrieb
4 oder 12 POM4220 ② 4 POM4320 • ① HCS4200 Rack • mit 4 oder 12 POM 4220 ② 4 POM4320 • ③ 1 Erweiterungs- • modul EM4315 ④ 8 POM4320 • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 38: Leistungsprofil Der Pom4220
Leistungsprofil der POM4220 Leistungsprofil der POM4220 Lowend 230 V Bild 4-3 Leistungsprofil POM4220 Lowend 230 V Leistungsprofil der POM4220 Midrange / Midrange Phasenanschnitt 230 V Bild 4-4 Leistungsprofil POM4220 Midrange 230 V SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 39: Leistungsprofil Der Pom4220 Midrange
Einsatzplanung 4.6 Leistungsprofil POM4320 Leistungsprofil der POM4220 Midrange 277 V Bild 4-5 Leistungsprofil POM4220 Midrange 277 V Leistungsprofil POM4320 Leistungsprofil POM4320 IEC Bild 4-6 Leistungsprofil POM4320 IEC SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 40 Einsatzplanung 4.6 Leistungsprofil POM4320 Leistungsprofil POM 4320 UL Bild 4-7 Leistungsprofil POM4320 UL SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 41 Einsatzplanung 4.6 Leistungsprofil POM4320 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 43: Einbauen/Anbauen
Vor Beginn der Montage- und Anschlussarbeiten an der Heizungssteuerung HCS4200 müssen Sie geeignete Sicherheitsvorkehrungen gegen Berühren treffen. Baugruppenträger montieren Vorbereitungen WARNUNG Gefahr durch Stromschlag Lebensgefahr oder schwere Verletzungsgefahr Vor den Montagearbeiten Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 44 Befestigungslöcher am Baugruppenträger sind im Bohrlochschema (siehe folgendes Bild) dargestellt. ① Befestigungsschrauben in die Montageplatte einschrauben ② Setzen Sie den Baugruppenträger in den Schaltschrank ein ③ Schrauben Sie den Baugruppenträger fest SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 45: Maße Und Lochabstände Für Den Einbau Auf Montageplatte
Maße und Lochabstände für den Einbau auf Montageplatte Bild 5-2 Rack4200 für 12 POM: Maße und Lochabstände für den Einbau auf Montageplatte Bild 5-3 Rack4200 für 4 POM: Maße und Lochabstände für den Einbau auf Montageplatte SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 46: Fan-Modul Montieren
Nachfolgend sind die Arbeitsschritte zur Montage des Fan-Moduls aufgeführt: Bild 5-4 Montage Fan-Modul Arbeitsschritte ① Zwei Befestigungsschrauben am Fan-Modul lösen (nur lockern, nicht herausschrauben) ② Anschlusskabel durch die Öffnung am Rahmen führen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 47 Fan-Modul nach vorne schieben, bis die zwei Nasen durch die entsprechenden Öffnungen gehen • Fan-Modul hinten absenken (Schlüsselloch) und die Befestigungsschrauben am Fan-Modul festschrauben • ⑤ ⑥ Anschlussstecker des Fan-Moduls auf Stecker an der Rückwand aufstecken und Anschlusskabel in Halte- ⑦ rungen drücken SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 48: Central Interface Modul (Cim) Montieren
Die Befestigungsschrauben sind im Lieferzustand im CIM eingeschraubt. Diese 6 Befesti- gungsschrauben herausdrehen. ① Stecker der Systemschnittstelle am CIM anschließen ② ③ CIM am Baugruppenträger ansetzen und mit 6 Schrauben montieren SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 49: 5.5 Peripheriemodul (Pm) Montieren
Nachfolgend sind die Arbeitsschritte zur Montage eines Peripheriemoduls aufgeführt: Bild 5-6 Peripheriemodul montieren Blindabdeckung des Modulschachts am CIM demontieren Peripheriemodul in den Modulschacht einsetzen und bis zum Anschlag einschieben ① Modul mit Schrauben festschrauben. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 50: Power Output Modul Pom4220 Montieren
Sie benötigen einen Torx-Schraubendreher T8. POM montieren Nachfolgend sind die Arbeitsschritte zur Montage des POM aufgeführt: Bild 5-7 POM montieren Arbeitsschritte ① POM in den Baugruppenträger einschieben ② Frontplatte oben und unten verschrauben SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 51: Power Output Modul Pom4320 Montieren
Wenn für das Sammelschienensystem eine Fehlerstrom-Schutzeinrichtung vorgesehen ist, reicht für die HCS4300 ein Schutzgerät vom Typ A aus. Hinweis Wegen des Gewichts der POM4320 empfehlen wir, nach 3 Geräten einen Sammelschienenhalter zu montieren. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 52: Sammelschienenadapter Einstellen
Auf dem Sammelschienenadapter des POM befinden sich vier Befestigungsblöcke, mit denen Sie den Sammelschienenadapter auf die Schienenstärke anpassen können. Das folgende Bild zeigt die Lage der Befestigungsblöcke. POM Sammelschienenadapter Befestigungsblock eingestellt auf 5 mm Befestigungsblock eingestellt auf 10 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 53 Schieben Sie mit dem Schrau- bendreher den Befestigungs- ① block heraus. Positionieren Sie den Befesti- gungsblock entsprechend der Schienendicke (5 mm / 10 mm) Schieben Sie den Befestigungs- block bis zum einrasten nach innen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 54: Pom Montieren (Sammelschienenadapter)
Halter muss wie im Bild gezeigt aus dem Sammelschienenadapter herausklap- pen. Setzen Sie den Sammelschienenadapter von oben auf die Sammelschiene auf ② ③ Drücken Sie von oben auf den Sammelschienenadapter, bis er einrastet SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 55: Rückwandmontage
2. Schrauben Sie das POM mit vier Schrauben (M5) an der Rückwand fest. Bild 5-9 POM4320: Lage der Befestigungsbohrungen Mindestabstände Oberhalb und unterhalb des Geräts ist die freie Konvektion sicherzustellen. Ein Freiraum von jeweils 100 mm ist einzuhalten. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 56: Blindabdeckungen Montieren
Sie benötigen einen Schraubendreher Torx T8. Blindabdeckung montieren 1. Positionieren Sie die Blindplatte auf dem entsprechenden Steckplatz 2. Schrauben Sie die Blindplatte mit zwei Schrauben oben und unten am Baugruppenträger fest. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 57: Aufbau Doppelrahmen
Bild 5-10 Unterer Rahmen Am oberen Rahmen das Flachbandkabel nach hinten falten und in den Stecker einführen. Zum Fixieren die nicht genutzte Halteklammer des oberen Rahmens verwenden. Bild 5-11 Doppelrahmen fertig aufgebaut SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 59: Anschließen
• Im Schaltschrank kommen Spannungen > 60 V vor. Deshalb sind bei Inbetriebnahme- und Wartungsarbeiten geeignete Sicherheitsvorkehrungen gegen Berühren zu treffen. • Stellen Sie vor dem Arbeiten an der Heizungssteuerung bzw. an angeschlossenen Komponenten sicher, dass die Anlage spannungsfrei ist. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 60: Voraussetzung Für Den Anschluss
Wiedereinschalten gesichert. ● Die Netzspannung ist über eine leicht zugängliche Trenneinrichtung abgesichert. Es wird empfohlen, dass sich die externe Trenneinrichtung in der Nähe des Gerätes befindet. ● Die anzuschließenden Kabel sind spannungsfrei. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 61: Schutzleiter Anschließen
• Der Querschnitt der Leitung zum Schutzleiter muss mindestens 10 mm betragen. • Der verwendete Kabelschuh muss eine verzinnte Oberfläche haben, um den Korrosionsschutz zu gewährleisten. • Beachten Sie beim Anschließen des Schutzleiters die geltenden nationalen bzw. lokalen Vorschriften. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 62: Feldbus Profinet / Profibus Anschließen
Über die Adresswahlschalter S1 / S2 vergeben Sie die PROFIBUS- • Adresse. Adressen von 0 bis 99 sind einstellbar. X1 über Kabel gemäß PROFIBUS-Spezifikation mit übergeordneter • Steuerung und / oder dem nächsten PROFIBUS-Teilnehmer verbin- den. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 63: Dc 24 V Stromversorgung Anschließen
Die Mindest-Leistung nach obiger Formel = 45 W, d. h. das Netzteil muss einen Strom von mindestens 1875 mA liefern können. ACHTUNG Achtung: Die aufgenommene Wirkleistung aller angeschlossenen Komponenten darf in Summe 100 W nicht übersteigen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 64: Dc 24-V-Versorgungsspannung Am Cim Anschließen
1,0 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B Ohne Blitzschutz wird folgende Störfestigkeit erreicht: 0,5 kV symmetrisch mit Ri = 2 Ω; Bewertungskriterium B 0,5 kV unsymmetrisch mit Ri = 12 Ω; Bewertungskriterium B SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 65: Heizelemente Und Drehstromnetz Anschließen
Lebensgefahr oder schwere Verletzungsgefahr • Steckverbinder nur im spannungslosen Zustand auf die Anschlüsse am Gerät stecken oder davon abziehen! • Die Netzleitungen müssen beim Anschluss an den 3-poligen Steckverbinder X2 spannungslos sein. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 66 Schützen der Kategorie AC 3. POM4220 Lowend Anschlussbelegung X1 bis X3 8-poliger Anschluss für Leistungsausgang 1 ... 8 3-poliger Anschluss für Netzanschluss Phase LX1, N, LX3 8-poliger Anschluss für Leistungsausgang 9…16 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 67 6.5 Heizelemente und Drehstromnetz anschließen POM4220 Midrange / Midrange Phasenanschnitt Anschlussbelegung X1 bis X3 6-poliger Anschluss für Leistungsausgang 1 ... 6 3-poliger Anschluss für Netzanschluss Phase LX1, N, LX3 6-poliger Anschluss für Leistungsausgang 7…12 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 68 Leistungsausgang 7 ... 9 Hinführung 3-poliger Stecker für L2: Leistungsausgang 1 ... 3 Rückführung 3-poliger Stecker für L3: Leistungsausgang 4 ... 6 Rückführung 3-poliger Stecker für L1: Leistungsausgang 7 ... 9 Rückführung POM Leistungsausgänge SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 69: Blockschaltbild Pom4220
Sternschaltung betrieben. Die Leistungsausgänge sind intern mit jeweils einer Sicherung pro Leistungsausgang abgesichert. Die einzelnen Phasen der Netzspannungszuführung sind nicht auf dem POM abgesichert, sondern die Absicherung muss vom Anwender extern realisiert werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 70 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen Blockschaltbild POM4220 Lowend Bild 6-3 Leistungsausgänge POM4220 Lowend SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 71 Anschließen 6.5 Heizelemente und Drehstromnetz anschließen Blockschaltbild POM4220 Midrange / Midrange Phasenanschnitt Bild 6-4 Leistungsausgänge POM4220 Midrange SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 72: Blockschaltbild Pom4320
Blockschaltbild POM4320 Blockschaltbild Das nachfolgende Bild zeigt die prinzipielle Beschaltung der Heizungssteuerung POM4320 mit Netz- und Heizelementanschluss. Die Leistungsausgänge sind intern mit jeweils zwei Sicherungen pro Leistungsausgang abgesichert. Bild 6-5 POM4320 Leistungsausgänge SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 73: Peripheriemodule Anschließen
Pro Stecker ist je ein Pin für den Anschluß oder die Weiterführung der 24 V Versorgungsspannung und der 0 V vorhanden. Alle 24 V und GND-Pins beider Stecker sind jeweils verbunden, so dass unter Beachtung des Maximalstroms ein Weiterschleifen der Versorgungsspannung möglich ist (Daisy Chain). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 74 18 poliger Stecker mit Zugfederanschluss und Verriegelung. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Digitaler Ein-/Ausgang 9 Digitaler Ein-/Ausgang 10 Digitaler Ein-/Ausgang 11 Digitaler Ein-/Ausgang 12 Digitaler Ein-/Ausgang 13 Digitaler Ein-/Ausgang 14 Digitaler Ein-/Ausgang 15 Digitaler Ein-/Ausgang 16 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 75: Pm4000 U/I
Der Anschluss der Netzspannung erfolgt über den 6- poligen Steckverbinder X2 des PM4000 U/I. WARNUNG Gefahr durch elektrische Spannung Lebensgefahr Stellen Sie vor dem Arbeiten an der Heizungssteuerung bzw. an angeschlossenen Komponenten sicher, dass die Anlage spannungsfrei ist. Bild 6-7 Netzmesseingänge Pinbelegung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 76 Die Anschlussleitung für die Strommessung darf nicht länger als 30 m sein. X2: Spannungsmessung 6 poliger Stecker mit Zugfederanschluss und Verriegelung. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Reserviert Phase 1 Phase 2 Phase 3 Null-Leiter Reserviert SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 77: Pm4000 Temperatur
8-poliger Stecker mit Zugfederanschluss. Die Gegenstecker sind Bestandteil des Lieferumfangs. Belegung Analogkanal 1 - Analogkanal 1 + Analogkanal 2 - Analogkanal 2 + Analogkanal 3 - Analogkanal 3 + Analogkanal 4 - Analogkanal 4 + SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 78: X2: Messeingänge Für Temperatur
Temperaturkanal 1 U+ Temperaturkanal 1 I- Temperaturkanal 1 I+ Temperaturkanal 3 U- Temperaturkanal 3 U+ Temperaturkanal 3 I- Temperaturkanal 3 I+ Bild 6-9 Beschaltung der Messeingänge an X2 bei 4-Draht-Messung am Beispiel Pt100 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 79: Inbetriebnahme
Für die Inbetriebnahme müssen die Systemkomponenten montiert und verdrahtet sein. Erforderlich ist: ● Eine programmierbare Steuerung, z. B. SIMATIC S7 CPU / SIMOTION mit PROFINET/PROFIBUS-Schnittstelle ● Heizungssteuerung SIPLUS HCS4200 bestehend aus den Komponenten Baugruppenträger, Central Interface Modul (CIM) und mindestens einem Power Output Modul (POM). In Betrieb nehmen Vorgehensweise 1.
Seite 80: Isolationsprüfung
Impedanzen einkalkulieren. Gegebenenfalls müssen Sie das Gerät vor der Isolationsprüfung aus dem Stromkreis entfernen. Bedingt durch die Schutzimpedanzen fließt unter normalen Betriebsbedingungen folgender Schutzleiterstrom: Spannung Schutzleiterstrom 400 V / 50 Hz <1,1 mA 480 V / 60 Hz <1,4 mA SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 81: Konfigurieren/Projektieren
Wenn der Hardwarekatalog Ihrer Projektierungssoftware die HCS4200 noch nicht enthält, kann sie durch die Installation eines HSP eingebunden werden. Ein HSP steht für TIA V13 SP1 und TIA V14 zur Verfügung und kann aus dem Siemens Service&Support-Bereich (http://www.siemens.com/automation/service&support)heruntergeladen werden. Vorgehensweise bei Fremdsteuerungen Die sprachspezifische GSDML-Datei benötigen Sie, um die PROFINET-Projektierung...
Seite 82: Geräte-/Hardware-Konfiguration Im Tia-Portal
Maximal 24 POMs können an einer CIM betrieben werden. Hinweis Die Geräte-Konfiguration in der Projektierung muss mit der tatsächlich vorhandenen Konfiguration der HCS übereinstimmen. Andernfalls erfolgt kein Anlauf. Ausnahme: Verwendung der Konfigurationssteuerung (siehe Konfigurationssteuerung (Optionenhandling) (Seite 91)). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 83: Gerätekonfiguration Profinet Hcs4200 Kombibetrieb
Verwendung eines 12er-Racks ab Steckplatz 14. Diese Steckplatz-Nummern sind fest, auch in dem Fall, dass Steckplätze mit POM4220 leer bleiben. In jedem Fall gilt: Steckplatz 2 muss mit einer POM4220 belegt sein. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 84: Gerätekonfiguration Profibus
Maximal 12 POMs können an einer CIM betrieben werden. Hinweis Die Geräte-Konfiguration in der Projektierung muss mit der tatsächlich vorhandenen Konfiguration der HCS übereinstimmen. Andernfalls erfolgt kein Anlauf. Hinweis Mit PROFIBUS-Anbindung ist kein Kombibetrieb möglich. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 85: Konfigurationsparameter
(Einstellung einmal pro POM) nicht angeschlossen • Phase LX3 angeschlossen (Voreinstellung) • (Einstellung einmal pro POM) nicht angeschlossen • Verhalten im Fehlerfall Kanal-Ersatzwert 0 (Voreinstellung) • (Einstellung pro Kanal) Kanalwert bleibt erhalten • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 86 • (Einstellung einmal pro POM) Softstart Variante 1 • Softstart Variante 2 • Softstart Variante 3 • Verhalten im Fehlerfall (Einstellung pro Kanal) Kanal-Ersatzwert 0 (Voreinstellung) • Kanalwert bleibt erhalten • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 87: Konfigurationsparameter Peripheriemodule
Kompensationsverfahren Keine Kompensation (Voreinstellung) • Interner Sensor • Externer Wert • Bei Einstellung Pt 100/1000 (Vier-Draht) für Temperaturkanal 1 / 3 muss hier bei Temperaturkanal 2 / 4 "keiner" angewählt werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 88 Alarm bei fehlender 24 V Versorgungsspannung Nein (Voreinstellung) • • Parameter PM4000 U/I Beschreibung Wertebereich Art des Spannungsanschlusses Stern (Voreinstellung) • keiner • Typ des Stromwandlers Keiner (Voreinstellung) • • • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 89: Software-Tools Zur Unterstützung Der Inbetriebnahme
Diese Bibliothek beinhaltet eine bestimmte Anzahl von Kanälen und Feldern, es können Sollwerte vorgegeben und Istwerte angezeigt werden. Beispielapplikation Als Unterstützung bei der Inbetriebnahme der Heizungssteuerung stehen für das Siemens Automatisierungs-System SIMATIC S7-1500 ein Beispiel-Projekt und eine Baustein- Bibliothek für das TIA Portal zur Verfügung.
Seite 90 Konfigurieren/Projektieren 8.4 Software-Tools zur Unterstützung der Inbetriebnahme PRONETA SIEMENS PRONETA ist ein kostenlos zur Verfügung gestelltes, PC-basiertes Softwaretool, das die Inbetriebnahme von PROFINET-Anlagen vereinfacht, indem es folgende Aufgaben übernimmt: ● Topologie-Übersicht, die selbsttätig das PROFINET scannt und alle angeschlossenen Komponenten anzeigt. Diese Übersicht kann in Form einer Geräteliste exportiert werden.
Seite 91: Konfigurationssteuerung (Optionenhandling)
Module in einer Stationsoption abweichend vom Stationsmaster fehlen. Auf die Parametrierung der Module hat die Konfigurationssteuerung keinen Einfluss. Das folgende Bild zeigt 3 Ausbaustufen einer Heizungssteuerung mit den dazugehörigen Stationsoptionen. Bild 8-1 Konfigurationssteuerung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 92 Um die Konfigurationssteuerung einzurichten, gehen Sie in der folgenden Reihenfolge vor: Schritt Vorgehen Siehe ... Konfigurationssteuerung in STEP 7 aktivieren Kapitel Projektieren Steuerdatensatz erstellen Kapitel Erstellen des Steuerdatensatzes Steuerdatensatz übertragen Kapitel Übertragen des Steuerdatensat- zes im Anlaufprogramm der CPU SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 93: Projektieren
Der Kopf des CIM (Sub-Slot) ist kein Element der Konfigurationssteuerung, sondern steuert diese. Als Sub-Slot Teil der Konfigurationssteuerung (wird hier als Slot 1 behandelt). 2 ... 25 Ohne Leerplätze direkt nach dem CIM. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 94: Steuerdatensatz
● Mehrere projektierte Steckplätze dürfen nicht dem gleichen realen Steckplatz zugeordnet werden, d.h. jeder Steckplatz einer Stationsoption darf nur einmal im Steuerdatensatz vorhanden sein. ● Leerplätze sind im Kombibetrieb zulässig. ● Das Verschieben von Modulen ist nicht zulässig. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 95 Moduls + 128 ein. (Bei- piel: Modul als Leerplatz auf Steckplatz 3: Tragen Sie im Steuerelement 131 ein) Wenn das Modul in der Sta- • tionsoption nicht vorhanden ist, dann tragen Sie 0 ein. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 96: Rückmeldedatensatz
Status Steckplatz 25 vorhanden gekenn- reserviert zeichnet Status = 0: Modul gezogen • falsches Modul in der • Stationsoption ge- steckt* * Nicht möglich, wenn Steckplatz als nicht vorhanden gekennzeichnet ist. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 97: Übertragen Des Steuerdatensatzes Im Anlaufprogramm Der Cpu
Bit wurde gesetzt • einem Steckplatz des Stationsmasters wurde ein ungültiger • Steckplatz in der Stationsoption zugeordnet mehreren Steckplätzen im Stationsmaster ist derselbe Steck- • platz in der Stationsoption zugeordnet SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 98: Parameter Der Anweisung Rdrec
HCS zu einem Reset (Stationsausfall). Der ursprüngliche Datensatz 196 wird gelöscht und der neue Datensatz 196 remanent gespeichert. Anschließend läuft die Station mit der geänderten Konfiguration neu an. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 99: Verhalten Im Betrieb
Prozessabbild der nicht vorhandenen Eingänge: Wert "0" wird geliefert; es wird kein Zugriffsfehler gemeldet. Hinweis Die Konfiguration aus dem Steuerdatensatz DS196 muss mit der tatsächlich vorhandenen Konfiguration der HCS übereinstimmen. Andernfalls erfolgt kein Anlauf. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 100: Beispiele Für Eine Konfigurationssteuerung
Im Folgenden ist ein Stationsmaster projektiert, bestehend aus CIM4210, PM Temp, je zwei POM4220 Lowend und POM4220 Midrange. Bild 8-2 Stationsmaster HCS4200 Aus dem Stationsmaster werden mit der Konfigurationssteuerung folgende Stationsoptionen abgeleitet: Stationsoption mit fehlendem PM Bild 8-3 Stationsoption mit fehlendem PM SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 101 Steckplatz 5 des Stationsmas- Modul ist tatsächlich vorhanden ters Steckplatz 6 des Stationsmas- Modul ist tatsächlich nicht vorhanden ters … … Steckplatz 25 des Stations- Modul ist tatsächlich nicht vorhanden masters SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 102: Stationsoption Mit Fehlenden Poms
Modul nicht vorhanden ters … … Steckplatz 25 des Stations- Modul nicht vorhanden masters Der Datensatz kann auch verkürzt mit Länge 4+5 geschrieben werden, der letzte Eintrag ist dann das Byte 8. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 103: Stationsmaster Hcs4200 Kombibetriebi
Im Folgenden ist ein Stationsmaster projektiert, bestehend aus CIM4210, je einer POM4220 Lowend und POM4220 Midrange, zwei POM4320. Bild 8-5 Stationsmaster HCS kombi Aus dem Stationsmaster wird mit der Konfigurationssteuerung folgende Stationsoption abgeleitet: SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 104 Modul nicht vorhanden ters … … Steckplatz 25 des Stations- Modul nicht vorhanden masters Der Datensatz kann auch verkürzt mit Länge 4+5 geschrieben werden, der letzte Eintrag ist dann das Byte 8. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 105 Steckplatz 7 des Stationsmas- Modul ist tatsächlich nicht vorhanden ters Steckplatz 8 des Stationsmas- Modul ist tatsächlich nicht vorhanden ters … … Steckplatz 25 des Stations- Modul ist tatsächlich nicht vorhanden masters SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 106 Konfigurieren/Projektieren 8.5 Konfigurationssteuerung (Optionenhandling) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 107: Funktionen
Informationen über den aktuellen Betriebszustand des Geräts bzw. des Heizsystems. Detaillierte Informationen zur Bedeutung der LED-Anzeigen finden Sie im Kapitel "LED Betriebsanzeige CIM (Seite 145)" sowie im Kapitel "LED Betriebsanzeige POM (Seite 146)". SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 108: Leistungsausgangs-Steuerung
Abhängig vom vorgegebenen Sollwert werden die Leistungsausgänge mit der jeweils gleichen Anzahl von positiven und negativen Halbwellen gesteuert (Bezugsgröße: 200 Halbwellen). Um einen zu hohen Einschaltstrom zu vermeiden, werden die Leistungsausgänge beim Einschalten zeitverzögert eingeschaltet. SieheEinschalten der Heizung (Seite 111). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 109: Phasenanschnitt
Die durch den Phasenanschnitt verursachten Störungen auf den Versorgungsleitungen sind anlagenseitig zu filtern. Dies ist notwendig zur Einhaltung der EU-Richtlinie zur EMV. Ein geeigneter Filter ist z.B. TDK/EPCOS B84142-A55-R122 (für 1 Phase). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 110: Softstartfunktion
POM4220 Midrange bzw. 100 ms für POM4320. Strahlerschonende, aber langsamere Variante des Softstarts. Die Dauer für einen Kanal beträgt ca. zwei Sekunden. Für zukünftige Ansteuerungsvariante vorgesehen, entspricht aktuell der Variante 2. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 111: Einschalten Der Heizung
Es ist möglich, die Kanäle nur über die Sollwerte in den zyklischen Daten zu steuern. In diesem Modus ist es nicht notwendig, Kanäle zu Feldern zusammenzufassen und Feldsollwerte zu vergeben. Die Einstellung der Betriebsart in den zyklischen Daten (Produktion, Standby) ist in diesem Falle nicht relevant. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 112: Kanalsteuerung Über Felder
Resultierender Sollwert = Feldsollwert * Kanalsollwert/100 Hinweis Beachten Sie, dass Kanäle, die Sie keinem Feld zugeordnet haben, standardmäßig in einem Feld mit Feldnummer 0 verbleiben, dessen Feldsollwerte fest mit 100% vorbelegt sind. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 113: Netzspannungskompensation
Für alle POM4320 steht diese Funktion immer zur Verfügung. Als Spannungsnormalwert wird der CIM-Parameter verwendet: Spannungsnormalwert POM4320 = CIM-Parameter • √3 Hinweis Für alle POM4220 gilt: Diese Funktion steht nur zur Verfügung, wenn ein PM4000 U/I gesteckt ist. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 114: Verhalten Der Leistungsausgänge
● Verletzung des Spannungsbereichs 360 V bis 520 V bei POM4320 Verhalten im Anlauf Die Leistungsausgänge sind solange "abgesteuert" bis eine Verbindung zur übergeordneten Steuerung aufgebaut ist und Anwenderdaten übertragen werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 115: Digitale Ein-/Ausgänge
Folgende Ereignisse führen immer zum Abschalten der Ausgänge: ● Ausfall der 24V-Versorgungsspannung auf CIM Verhalten im Anlauf Die digitalen Ausgänge sind solange "abgesteuert" bis eine Verbindung zur übergeordneten Steuerung aufgebaut ist und Anwenderdaten übertragen werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 116: Erfassung Analoger Netzmesswerte
Die Spannungsmesswerte sind mit der Funktionalität der Heizungssteuerung verknüpft: Überwachung Netzspannungsbereich (Seite 120) und Netzspannungskompensation (Seite 113). Hinweis Bei der Projektierung muss beim Anschluss „Stern“ projektiert werden, da sonst die Heizungssteuerung nicht funktionsfähig ist! SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 117: Netzleistung
● Messwert gemittelt über eine Steuerperiode eines Leistungsausgangs (100 Halbwellen) Netzfrequenz Sobald die Phasenspannung angeschlossen ist, steht der Frequenzmesswert zur Verfügung. Dieser ist nicht mit der Funktionalität der Heizungssteuerung verknüpft. Die weitere Verarbeitung kann durch den Anwender erfolgen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 118: Erfassung Analoger Messwerte
Berechnung der Temperatur des Thermoelementes mit einbezogen. ● Externe Kompensation: Hierbei kann vom Anwender der Kompensationswert für die Temperaturberechnung eines Thermoelements übertragen werden, der z. B. mittels eines Pt 100 außerhalb der HCS erfasst wird. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 119: Überwachungsfunktionen
Drehfeld. Andernfalls erfolgt eine Fehlermeldung. Hinweis Ein Heizbetrieb ist auch bei linksdrehendem Drehfeld möglich. Allerdings ist es nicht möglich, bei Kanalsollwert 100 % ein defektes Heizelement zu diagnostizieren. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 120: Netzspannungsüberwachung
Heizbetrieb wird beendet. Das Heizen kann erst wieder eingeschaltet werden, wenn die Spannung wieder innerhalb des zulässigen Bereichs liegt. ACHTUNG Zu hohe Spannungen können das Gerät schädigen Die Einhaltung der maximal zulässigen Spannungsgrenzen liegt in der Verantwortung des Anwenders. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 121: Überwachung Der Versorgungsspannung Dc 24 V
Bereichs (z. B. Störungen über einen längeren Zeitraum), wird ein Frequenzfehler an den Anwender gemeldet (siehe Kapitel Diagnosedaten). Die Heizung wird nicht abgeschaltet und der Messwert für die zuletzt erkannte gültige Frequenz bleibt stehen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 122: Temperaturüberwachung
Um innerhalb des Gehäuses eine gleichmäßige Wärmeverteilung zu erreichen, ist außen am Gehäuse des POM ein Lüfter montiert. Der Lüfter wird abhängig von der Innentemperatur gesteuert. Sollte es notwendig sein, die Lüfter permanent anzusteuern, kann dies durch den Anwender erfolgen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 123: Überwachung Leistungskanäle
Standardmäßig werden die Fehler aller Leistungsausgänge / Kanäle gemeldet. Der Anwender kann eine Liste von Kanälen definieren, für die keine Fehler gemeldet werden. Dies ist dann sinnvoll, wenn Kanäle in der Anlage nicht verdrahtet sind. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 124: Weitere Diagnosen
● Kommunikation zwischen CIM und POM / PM ● Interne Kommunikation CIM ● Messbereich (PM4000 Temp) ● 24-Versorgung (PM4000 DI/DO) ● Leitungsbruch (PM4000 Temp und PM4000 DI/DO) ● Kurzschluss (PM4000 DI/DO) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 125: Kommunikation
Kommunikation Die Beschreibungen im Kapitel Kommunikation beziehen sich auf Siemens Automatisierungssysteme SIMATIC S7, sind aber aufgrund der standardisierten PROFINET/PROFIBUS-Kommunikation auch auf Nicht-SIMATIC Steuerungen mit PROFINET/PROFIBUS anwendbar. 10.1 Zyklischer Datenaustausch 10.1.1 Zyklische Ausgangsdaten Der zyklische Datenaustausch zwischen Heizungssteuerung und S7 erfolgt über den Prozess- /Peripherieadressbereich der CPU.
Seite 126: Zyklische Ausgangsdaten Pom4220 Lowend
Sollwert Leistungsausgang 2 Sollwert Leistungsausgang 3 Sollwert Leistungsausgang 4 Sollwert Leistungsausgang 5 Sollwert Leistungsausgang 6 Sollwert Leistungsausgang 7 Sollwert Leistungsausgang 8 Sollwert Leistungsausgang 9 Sollwert Leistungsausgang 10 Sollwert Leistungsausgang 11 Sollwert Leistungsausgang 12 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 127: Zyklische Ausgangsdaten Pom4320
Digitaler Ausgang 6 Digitaler Ausgang 7 Digitaler Ausgang 8 Digitaler Ausgang 9 Digitaler Ausgang 10 Digitaler Ausgang 11 Digitaler Ausgang 12 Digitaler Ausgang 13 Digitaler Ausgang 14 Digitaler Ausgang 15 Digitaler Ausgang 16 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 128: Zyklische Eingangsdaten
0: Heizen ist ausgeschaltet 1: Heizen ist eingeschaltet Betriebsart 0: Betriebsart Produktion 1: Betriebsart Standby Netzspannungskompensation 0: ist ausgeschaltet 1: ist eingeschaltet 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) 0 (Reserve) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 129: Zyklische Eingangsdaten Pom4220 Lowend
Istwert Leistungsausgang 2 Istwert Leistungsausgang 3 Istwert Leistungsausgang 4 Istwert Leistungsausgang 5 Istwert Leistungsausgang 6 Istwert Leistungsausgang 7 Istwert Leistungsausgang 8 Istwert Leistungsausgang 9 Istwert Leistungsausgang 10 Istwert Leistungsausgang 11 Istwert Leistungsausgang 12 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 130: Zyklische Eingangsdaten Pom4320
Zyklische Eingangsdaten CIM PM4000 DI/DO Byte Bedeutung Digitaler Eingang 9 Digitaler Eingang 10 Digitaler Eingang 11 Digitaler Eingang 12 Digitaler Eingang 13 Digitaler Eingang 14 Digitaler Eingang 15 Digitaler Eingang 16 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 131: Zyklische Eingangsdaten Cim Pm4000 U/I
Kommunikation 10.1 Zyklischer Datenaustausch Zyklische Eingangsdaten CIM PM4000 U/I Byte Bedeutung Messwert Netzspannung L1/L12 (mit einer Nachkommastelle) Messwert Netzspannung L2/L23 (mit einer Nachkommastelle) Messwert Netzspannung L3/L31 (mit einer Nachkommastelle) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 132: Azyklischer Datenaustausch
HCS vorhanden und beinhaltet standardmäßig alle Kanäle der HCS. Produktions- und Standby-Sollwerte sind hierfür auf 100 % voreingestellt. Alle Kanäle, die nicht explizit einem neuen Feld zugeordnet werden, verbleiben in diesem Standardfeld. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 133 Ein Feld kann gelöscht werden, in dem für alle Kanäle eine 0 eingetragen wird ("alle" bezieht sich auf die Datensatzlänge). Hinweis Wenn einer der Datensätze 101 bis 132 geschrieben wurde, ist es nicht mehr möglich den Datensatz für Feldtyp 1 zu nutzen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 134 Einstellung für Kanäle 9…16 0…7 Einstellung für Kanäle 17…24 0…7 Einstellung für Kanäle 25…32 0…7 Einstellung für Kanäle 33…40 0…7 Einstellung für Kanäle 41…48 0…7 Einstellung für Kanäle 185…192 0..7 Einstellung für Kanäle 377…384 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 135 Verwendet wird hier ein Array mit 6 Einträgen vom Typ Char. ACHTUNG Die eingetragenen Daten dürfen nicht verändert werden. Der Datensatz wird quittiert, bevor die Steuerung ca. 2 Sekunden später einen Reset durchführt. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 136: Azyklische Eingangsdaten
Felder wird Sollwert 0 eingetragen. Datensatz 152 "Kanäle ohne Diagnosemeldung" Zurückgegen werden die Daten der tatsächlich vorhandenen Kanäle der verwendeten POMs. Datensatz 160 "Steuerung interner Lüfter" Zurückgegeben wird die aktuelle Einstellung für die Lüftersteuerung. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 137 Elementen des Typs Byte und aus vier Elementen des Typs Word. Die Nummer der POM entspricht dem Array-Index. Die Datensatzlänge entspricht der Anzahl der POMs, die verwendet werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 138 Die Nummer der POM entspricht dem Array-Index. Die Datensatzlänge entspricht der Anzahl der POMs, die verwendet werden. Der Eintrag für CIM mit Peripheriemodul ist immer vorhanden, auch wenn das Peripheriemodul nicht gesteckt ist. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 139 Leistung Mittelwert L3/L31 (in [W] mit einer Nachkommastelle) Die Definition erfolgt über eine Struktur mit Elementen des Typs INT. Der Datensatz wird mit Fehler beantwortet, wenn kein PM4000 U/I vorhanden ist. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 140: Übertragung Von Diagnosemeldungen An Die Steuerung
Kanalnummern <> 0: Diagnoseinformation gehört zu einem Kanal (nur bei POM, • Die Kanalnummern der Leistungskanäle werden über die gesamte HCS gezählt. Kanalart, Fehlerart Datenformat Fehlercode (siehe Herstellerspezifische Fehlercodes (Seite 142)) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 141: Diagnosemeldungen An Steuerung Übertragen: Profibus
Kanalnummer = 0: Diagnoseinformation gehört zu einem Modul (CIM, POM, • Kanalnummern <> 0: Diagnoseinformation gehört zu einem Kanal (nur bei POM, • Die Kanalnummern der Leistungskanäle werden über die gesamte HCS gezählt. Fehlertyp (siehe Herstellerspezifische Fehlercodes (Seite 142)) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 142: Herstellerspezifische Fehlercodes
Messbereich / Oberer Grenzwert über- ✓ schritten 0008 Messbereich / Unterer Grenzwert ✓ unterschritten 0011 Versorgungsspannung fehlt ✓ 5101 Kommunikationsfehler HCS-Bus ✓ ✓ ✓ 510C Fehler undefiniert ✓ ✓ 5112 Verpolung an Messeingang ✓ SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 143: Fehlerursachen Und Abhilfe
Fehlerursachen und Abhilfe Hinweise zu möglichen Fehlerursachen und Abhilfe finden Sie in Kapitel Prozess- und Systemmeldungen, Fehlerbehandlung (Seite 145). Hinweis Bei Fehlerwechsel an einem Kanal bleibt der erste gemeldete Fehler stehen! SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 144 Kommunikation 10.3 Übertragung von Diagnosemeldungen an die Steuerung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 145: Prozess- Und Systemmeldungen, Fehlerbehandlung
Fehleranzeige grün=an und rot=an. Gerät hochgelaufen und bereit. Heizen "EIN" Ein allgemeiner Fehler ist aufgetreten: Fehler in der Feldbus- kommunikation Fehler in der HCS-Kommunikation SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 146: Power Output Modul (Pom)
Gerät ist bereit. Heizen "EIN" Ein allgemeiner Fehler ist aufgetreten, z.B. Kommunikation, Netzspannung, Temperatur Kanalfehler Bedeutung LED x aus: Kanal x ist in Ordnung LED x an: Kanal x hat Fehler SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 147: Fehlermeldungen Über Diagnosedaten
• (falls vorhanden) Maschine ausschalten, Fehlerursache • beheben (z. B. Defekt in der Kühlung), Neuanlauf 510B Mindestens eine Spannung ist nicht Spannungszuführung / Verkabelung • angeschlossen überprüfen, ggf. fehlende Spannung anschließen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 148 Phase LX1 ist nicht angeschlossen Maßnahmen: 5110 Phase LX3 ist nicht angeschlossen Spannungszuführung / Verkabelung • überprüfen, ggf. fehlende Spannung anschließen Parameter "Phase LX1 / LX3" als "nicht • angeschlossen" konfigurieren SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 149: Peripheriemodule
Fehlerursachen und mögliche Abhilfen Fehlercode Beschreibung Mögliche Ursachen / Maßnah- 0001 Kurzschluss Maschine ausschalten, Verka- belung prüfen und Fehler besei- 0006 Drahtbruch tigen; Neuanlauf 0011 Versorgungsspannung fehlt 5112 Verpolung an Messeingang SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 150 Prozess- und Systemmeldungen, Fehlerbehandlung 11.3 Peripheriemodule SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 151: Instandhalten Und Warten
Führen Sie folgende Arbeiten in regelmäßigen Abständen durch, um ein reibungsloses Funktionieren des Geräts zu gewährleisten. Wartungsarbeiten Fan-Modul Kontrollieren Sie den Lüfter regelmäßig auf Funktionsfähigkeit. Ent- fernen Sie Staubablagerungen mit Reinigungspinsel und Staubsau- ger. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 152: Firmware Update
Das Update umfasst zwei Firmware-Teile und ist erst beendet, wenn beide Teile erfolgreich geladen sind. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 153 Bei einem Firmware-Update wird das gesteckte PM mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 154: Firmware Update Profibus
Central Interface Modul (CIM) betrieben werden, gemeinsam mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 155 Bei einem Firmware-Update wird das gesteckte PM mit neuer Firmware geladen. Nach dem Update erfolgt automatisch ein Neuanlauf der HCS4200. Nur im Fehlerfall, wenn das Update nicht korrekt beendet wurde, müssen Sie die HCS4200 neu starten. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 156: Sicherungswechsel
Komponenten sicher, dass die Anlage spannungsfrei ist. ACHTUNG Verwenden Sie nur die vorgeschriebenen Sicherungstypen (siehe Kapitel Bestelldaten (Seite 218)). Wenn Sie das Gerät mit nicht zulässigen Sicherungen betreiben, kann das Gerät zerstört werden. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 157: Sicherungswechsel Pom4220
1. Gehen Sie zum Ausbau vor, wie in Kapitel POM4220 austauschen (Seite 168) beschrieben. 2. Legen Sie die Baugruppe auf einer EGB-Unterlage ab. Lage der Sicherungen auf der Baugruppe Bild 12-1 Lage der Sicherungen auf der Baugruppe SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 158: Sicherungen Kontrollieren/Wechseln
Gehen Sie vor, wie in Kapitel Power Output Modul POM4220 montieren (Seite 50) beschrieben. Gerät wieder in Betrieb nehmen Gehen Sie vor, wie im Kapitel Inbetriebnahme (Seite 79) beschrieben. Siehe auch Bestelldaten (Seite 218) SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 159: Sicherungswechsel Pom4320
Gehen Sie zum Ausbau wie folgt vor: Bild 12-2 Sicherungsbaugruppe ausbauen Arbeitsschritte ① Zwei Schrauben oben und unten auf der Sicherungsbaugruppe lösen ② Halter entriegeln ③ Baugruppe herausziehen Baugruppe auf einer EGB-Unterlage ablegen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 160 Instandhalten und Warten 12.3 Sicherungswechsel Lage der Sicherungen auf der Baugruppe Bild 12-3 Lage der Sicherungen auf der Baugruppe SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 161: Sicherungsbaugruppe Wieder Einbauen
ACHTUNG: Beim Einschieben darauf achten, dass auf der Lötseite der Baugruppe keine Bau- elemente beschädigt werden. ① Baugruppe wieder mit den Schrauben befestigen ( 0,5 Nm) Gerät wieder in Betrieb nehmen Gehen Sie vor, wie im Kapitel "Inbetriebnahme" beschrieben. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 162: Lüfter Tauschen
Das Gerät steht unter Spannung. Bevor Sie mit dem Austausch von Komponenten beginnen, müssen Sie: • Die Spannungsversorgung des Stromschienensystems abschalten und gegen Wiedereinschalten sichern. • Die DC 24 V-Spannungsversorgung unterbrechen und gegen Wiedereinschalten sichern. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 163: Fm4240 Fan Modul Austauschen
Arbeitsschritte zum Ausbauen eines Power Output Moduls (POM) sind im Kapitel POM4220 austauschen (Seite 168) beschrieben. Fan-Modul demontieren Zum Demontieren des Fan-Moduls gehen Sie wie folgt vor: Bild 12-4 Demontage Fan-Modul SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 164: Neues Fan-Modul Montieren
Fan-Modul hinten anheben und nach hinten schieben ⑦ ⑧ Fan-Modul abheben und Kabel aus Gehäuseöffnung herausziehen Neues Fan-Modul montieren Die Arbeitsschritte zum Montieren eines Fan-Moduls finden Sie im Kapitel Fan-Modul montieren (Seite 46). SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 165: Pom4320 Lüfter Austauschen
Die vier Kunststoffnieten des Lüftergitters entfernen. Verwenden Sie dazu einen Schraubendreher als Hilfe Lüftergitter abnehmen ② Die zwei Kunststoffnieten des Lüfters entfernen (Vorgehen wie beim Lüftergitter) ③ DC 24 V Steckverbinder des defekten Lüfters abziehen ④ Lüfter abnehmen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 166 - Dorn hineindrücken Lüftungsgitter auf dem neuen Lüfter platzieren ② Die vier Kunststoffnieten des Lüftergitters wieder einsetzen - Hülse einsetzen - Dorn hineindrücken ③ DC 24 V Steckverbinder des neuen Lüfters anschließen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 167: Power Output Modul (Pom) Austauschen
Lebensgefahr oder schwere Verletzungsgefahr • Vor dem Austauschen des POM muss die AC-Stromversorgung an der Einbaustelle des Geräts spannungsfrei sein und gegen Wiedereinschalten gesichert sein. • Die DC 24-V-Spannungsversorgung muss unterbrochen sein. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 168: Pom4220 Austauschen
● Sie benötigen einen Schraubendreher Torx T8 Vorbereitungen Ziehen Sie vor der Demontage des POM alle Stecker vom POM ab. Hinweis Zum Entriegeln die beiden seitlichen Hebel der Steckverbinder niederdrücken. POM demontieren Bild 12-6 POM demontieren SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 169: Montieren, Anschließen, Inbetriebnehmen
1. Führen Sie die Anweisungen des folgenden Kapitels aus: "Power Output Modul POM4220 montieren (Seite 50)" 2. Führen Sie die Anweisungen des folgenden Kapitels aus: "Anschließen (Seite 59)" 3. Führen Sie die Anweisungen des folgenden Kapitels aus: "In Betrieb nehmen (Seite 79)" SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 170: Pom4320 Austauschen
. Der Knopf an der Oberseite des Sammelschienenadapters muss nach oben schnappen. Nehmen Sie den Sammelschienenadapter ab, indem Sie ihn zuerst etwas nach oben ② ③ schieben und anschließend nach vorne abnehmen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 171: Pom Demontieren (Rückwandmontage)
1. Führen Sie die Anweisungen des folgenden Kapitels aus: "Power Output Modul POM4320 montieren (Seite 51)" 2. Führen Sie die Anweisungen des folgenden Kapitels aus: "Anschließen (Seite 59)" 3. Führen Sie die Anweisungen des folgenden Kapitels aus: "Inbetriebnahme (Seite 79)" SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 172: Central Interface Modul (Cim) Austauschen
Um an die Befestigungssschrauben des CIM zu gelangen, müssen Sie ggf. eingebaute Power Output Module ausbauen. Diese Arbeitsschritte sind im Kapitel POM4220 austauschen (Seite 168) beschrieben. Werkzeug Sie benötigen einen Schraubendreher Torx T10. CIM demontieren Bild 12-8 CIM demontieren SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 173: 12.7 Peripheriemodul Austauschen
Ziehen Sie vor der Demontage des Peripheriemoduls alle Stecker vom PM ab. Hinweis Zum Entriegeln der Stecker die beiden seitlichen Hebel der Steckverbinder niederdrücken. Werkzeug Sie benötigen einen Schraubendreher Torx T8. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 174: Peripheriemodul Ausbauen
Peripheriemodul ausbauen Bild 12-9 PM demontieren ① 1. Zwei Befestigungsschrauben auf dem PM herausdrehen ② 2. PM mit Hilfe des Auswurfhebels lösen und PM herausziehen 3. Baugruppe auf einer EGB-Unterlage ablegen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 175: Recycling Und Entsorgung
Die Baugruppen POM und CIM der Heizungssteuerung HCS4200 erfüllen die Anforderungen RoHS-II und REACH. Aufgrund der schadstoffarmen Bestandteile sind die Komponenten recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 176 Instandhalten und Warten 12.8 Recycling und Entsorgung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 177: Technische Daten
(2,0 ... 2,7 GHz) Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate Eignungsnachweis Verschmutzungsgrad Betriebsmittelkennzeichen gemäß DIN EN 81346-2 Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C min. • 55 °C max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 178 IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung • gemäß IEC 60068-2-29 Maße Breite 204 mm 488 mm Höhe 285 mm Tiefe 293 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 179: Technische Daten Cim
Art der Leistungsausgabe anschließbar POM4220 Steckplätze Anzahl Steckplätze • Schnittstellen Schnittstellen/Bustyp PROFINET IO PROFIBUS DP PROFINET IO Übertragungsgeschwindigkeit, max. 100 Mbit/s • 2 x RJ45 Ausführung des elektrischen An- • schlusses der PROFINET- Schnittstelle SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 180 Hochfrequenzeinstrahlung ge- mäß IEC 61000-4-6 Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate Verschmutzungsgrad Betriebsmittelkennzeichen gemäß DIN EN 81346-2 Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C min. • 55 °C max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 181 IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung • gemäß IEC 60068-2-29 Maße Breite 43 mm Höhe 285 mm Tiefe 136 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 182: Technische Daten Pom
25 % relative positive Toleranz 10 % Netzfrequenz 50 Hz Bemessungswert 1 • 60 Hz Bemessungswert 2 • relative symmetrische • Toleranz Netz- und Spannungsausfallü- berbrückung Wiederbereitschaftszeit • nach Netzausfall, typ. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 183 4 432 W Leistungsbelastbarkeit je • Ausgang, max. 750 W 1 600 W – bei Heizelementen mit hohem Einschalt- strom, max. 6,3 A 12 A 16 A Ausgangsstrom für Heiz- • leistung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 184 LED grün = ready, LED gelb = Heizen Ein/Aus, LED rot = Fehler- anzeige, LED rot = Fehler pro Kanal Diagnosefunktion Spannungs-Diagnose Diagnosemeldungen Drahtbruch • Sicherungsfall • Heizstrahlerbruch • Integrierte Funktionen Überwachungsfunktionen Temperaturüberwachung • Heißleiter Ausführung der Tempera- • turüberwachung SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 185 0 °C min. • 55 °C max. • Umgebungstemperatur bei Lage- rung/Transport -25 °C Lagerung, min. • 70 °C Lagerung, max. • -25 °C Transport, min. • 70 °C Transport, max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 186 Betrieb gemäß IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während • Lagerung gemäß IEC 60068-2-29 Maße Breite 36 mm Höhe 285 mm Tiefe 281 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 187: Technische Daten Pom4320
Wiederbereitschaftszeit nach Netz- • ausfall, typ. Anschlusstechnik Stromschienenadapter 3-polig + PE Ausführung des elektrischen An- • schlusses für Versorgungsspan- nung Spannungsversorgung der Elektronik Ausführung der Spannungsversorgung Versorgung über CIM Leistung Leistungsaufnahme, max. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 188 Leiterquerschnit- te eindrähtig 1x (0,25 ... 6 mm²) – anschließbare Leiterquerschnit- te feindrähtig mit Aderendbear- beitung 1x (24 ... 8) – anschließbare Leiterquerschnit- te bei AWG-Leitungen mehr- drähtig Schnittstellen Schnittstellen/Bustyp Systemschnittstelle SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 189 10 V (0,15 ... 80 MHz) durch Hochfrequenzeinstrahlung ge- mäß IEC 61000-4-6 Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate Eignungsnachweis CE / UL Verschmutzungsgrad Betriebsmittelkennzeichen gemäß DIN EN 81346-2 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 190 IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung • gemäß IEC 60068-2-29 Maße Breite 104 mm Höhe 340 mm Tiefe 250 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 191 1x (1,5 ... 35 mm²) – anschließbare Leiterquerschnit- te feindrähtig mit Aderendbear- beitung 1x (16 ... 1) – anschließbare Leiterquerschnit- te bei AWG-Leitungen Spannungsversorgung der Elektronik Ausführung der Spannungsversorgung Versorgung über CIM Leistung Leistungsaufnahme, max. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 192 Leiterquerschnit- te eindrähtig 1x (0,25 ... 6 mm²) – anschließbare Leiterquerschnit- te feindrähtig mit Aderendbear- beitung 1x (24 ... 8) – anschließbare Leiterquerschnit- te bei AWG-Leitungen mehr- drähtig Schnittstellen Schnittstellen/Bustyp Systemschnittstelle SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 193 10 V (0,15 ... 80 MHz) durch Hochfrequenzeinstrahlung ge- mäß IEC 61000-4-6 Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate Eignungsnachweis CE / UL Verschmutzungsgrad Betriebsmittelkennzeichen gemäß DIN EN 81346-2 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 194 IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung • gemäß IEC 60068-2-29 Maße Breite 104 mm Höhe 344 mm Tiefe 217 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 195: Technische Daten Peripheriemodule
Bereich, untere Grenze (DC) • 28,8 V zulässiger Bereich, obere Grenze (DC) • Ausgangsspannung Art der Ausgangsspannung • 24 V Bemessungswert (DC) • 19,2 V Ausgangsspannung, min. • 28,8 V Ausgangsspannung, max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 196 Störeinkopplung durch DC-Versorgungsleitungen: 0,5 kV symmetrisch Surge gemäß IEC 61000-4-5 und unsymmetrisch leitungsgebundene Störeinkopplung durch 10 V (0,15 ... 80 MHz) Hochfrequenzeinstrahlung gemäß IEC 61000- Schutzart und Schutzklasse Schutzart IP IP20 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 197 • IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung gemäß • IEC 60068-2-29 Maße Breite 27 mm Höhe 141 mm Tiefe 110 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 198 1x (0,2 ... 10 mm²) – anschließbare Leiterquerschnitte ein- drähtig 1x (0,25 ... 6 mm²) – anschließbare Leiterquerschnitte fein- drähtig mit Aderendbearbeitung 1x (24 ... 8) – anschließbare Leiterquerschnitte bei AWG-Leitungen SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 199 Hochfrequenzeinstrahlung gemäß IEC 61000- Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate Eignungsnachweis Verschmutzungsgrad Betriebsmittelkennzeichen gemäß DIN EN 81346-2 Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C min. • 55 °C max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 200 • IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung gemäß • IEC 60068-2-29 Maße Breite 27 mm Höhe 141 mm Tiefe 110 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 201 Temperatur bei Pt 100 gemäß IEC 60751, • min. 410 °C Temperatur bei Pt 100 gemäß IEC 60751, • max. 0 °C Temperatur bei Pt 1000 gemäß IEC 60751, • min. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 202 Leiterquerschnitte ein- drähtig 1x (0,25 ... 1,5 mm²) – anschließbare Leiterquerschnitte fein- drähtig mit Aderendbearbeitung 1x (24 ... 16) – anschließbare Leiterquerschnitte bei AWG-Leitungen Potenzialtrennung zwischen den Kanälen Nein Isolation Überspannungskategorie SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 203 Relative Luftfeuchte 95 % Betrieb bei 25 °C, max. • 50 %; 95 % bei 25 °C, linear abnehmend bis 50 Betrieb bei 50 °C, max. • % bei 50 °C SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 204 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung gemäß • IEC 60068-2-29 Anschlusstechnik Art der Anschlusstechnik 2- und 4-Leiter-Technik Maße Breite 27 mm Höhe 141 m Tiefe 110 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 205: Technische Daten Lüftermodul
0 °C min. • 55 °C max. • Umgebungstemperatur bei Lagerung/Transport -25 °C Lagerung, min. • 70 °C Lagerung, max. • -25 °C Transport, min. • 70 °C Transport, max. • SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 206 • IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung gemäß • IEC 60068-2-29 Maße Breite 142 mm Höhe 94 mm Tiefe 274 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 207: Technische Daten Erweiterungsmodul Em4315 (Nur Bei Kombibetrieb)
Art der Leistungsausgabe anschließbar POM4320 Steckplätze Anzahl Steckplätze • Schnittstellen Schnittstellen/Bustyp Systemschnittstelle Protokolle PROFINET IO Nein PROFIBUS DP Nein Alarme/Diagnosen/Statusinformationen Anzahl der Statusanzeigen Statusanzeige LED LED grün = ready Isolation Überspannungskategorie SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 208 Relative Luftfeuchte 95 % Betrieb bei 25 °C, max. • 50 %; 95 % bei 25 °C, linear abnehmend bis 50 Betrieb bei 50 °C, max. • % bei 50 °C SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 209 • IEC 60068-2-27 25 g / 6 ms / 1 000 Schocks / Achse Schockfestigkeit während Lagerung gemäß • IEC 60068-2-29 Maße Breite 56 mm Höhe 285 mm Tiefe 122 mm SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 210: Maßbilder
HCS4200 Komponenten HCS4200 mit Rack4200 für 12 POM Vollausbau Bild 13-1 Abmessungen HCS4200 mit Rack4200 für 12 POM Vollausbau Rack4200 für 12 POM Bild 13-2 Maßbild Rack 4200 für 12 POM SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 211: Maßbild Cim4210
Technische Daten 13.7 Maßbilder Rack4200 für 4 POM Bild 13-3 Maßbild Rack4200 für 4 POM Maßbild CIM4210 Bild 13-4 Maßbild CIM4210 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 212 Technische Daten 13.7 Maßbilder Maßbild POM4220 Bild 13-5 Maßbild POM4220 Maßbild Fan-Modul FM4240 Bild 13-6 Maßbild Fan-Modul HCS4240 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 213: Hcs4300 Komponenten
Technische Daten 13.7 Maßbilder 13.7.2 HCS4300 Komponenten Maßbild Power Output Module POM4320 für Sammelschienenmontage Bild 13-7 Maßbild POM für Sammelschienenmontage SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 214 Technische Daten 13.7 Maßbilder Maßbild Power Output Module POM4320 für Rückwandmontage Bild 13-8 Maßbild POM für Rückwandmontage SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 215 Technische Daten 13.7 Maßbilder Erweiterungsmodul EM4315 Bild 13-9 Maßbild Erweiterungsmodul EM4315 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 216 Technische Daten 13.7 Maßbilder SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 217: A.1 Zertifikate Und Zulassungen
● Störfestigkeit nach EN 61000-6-2 Hinweis für den Hersteller von Maschinen Das Produkt ist keine Maschine im Sinne der EG-Maschinenrichtlinie. Es gibt deshalb für dieses Produkt keine Konformitätserklärung bezüglich der EG-Maschinenrichtlinie 2006/42/EG. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 218: A.2 Bestelldaten
HCS Steckersatz 2-polig für CIM4210 / 4310 (20 6BK1942-6FA00-0AA0 Stck) HCS Steckersatz 3-polig für POM4220 Midrange 6BK1942-6GA00-0AA0 HCS Steckersatz 8-polig für PM4000 Temperatur / 6BK1900-6AA00-0AA0 PM4000 U/I HCS Steckersatz 18-polig für PM4000 DI/DO 6BK1900-6BA00-0AA0 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 219: Kombibetrieb Mit Hcs4300 Komponenten
Fan SIPLUS HCS Power Output Module 80mm 6BK1700-2GA00-0AA0 Kabel SIPLUS HCS4300 POM/POM 100mm 6BK1943-5AA00-0AA0 Kabel SIPLUS HCS4300 POM/POM 250mm 6BK1943-5BA00-0AA0 Kabel SIPLUS HCS4200/4300 1000 mm 6BK1943-5CA00-0AA0 HCS Steckersatz 3-polig, POM4320/4220 6BK1943-6AA00-0AA0 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 220: A.3 Egb-Richtlinien
Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 221: Aufladung
Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 222: A.4 Service & Support
A.4 Service & Support Service & Support Ansprechpartner Bei Fragen zur Nutzung der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens Ansprechpartner (http://www.siemens.com/automation/partner) in den für Sie zuständigen Vertretungen und Geschäftsstellen. Technische Unterstützung Sie erreichen den Technical Support für SIPLUS HCS Systeme über folgende...
Seite 223 Als Hilfe und Basis für eigene Applikationen steht Ihnen eine Beispielapplikation für SIMATIC S7 zur Verfügung, Dieses Applikationsbeispiel verdeutlicht die Funktionsweise der Heizungssteuerung. Sie können sich das Applikationsbeispiel aus dem Siemens Service&Support-Bereich herunterladen. SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 224 Anhang A.4 Service & Support SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 225: Index
Frequenzfehler, 121 Frequenzüberwachung, 121 Optionenhandling, (Siehe Konfigurationssteuerung) Grundkenntnisse, 11 GSD-Datei Qualifiziertes Personal, 11 herunterladen, 81 GSDML-Datei herunterladen, 81 Recycling, 175 Reinigungsarbeiten, 151 Richtlinien Herstellergarantie, 13 EGB-Richtlinien, 220 Hinweis Transport, 29 Historie, 12 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...
Seite 226 Sicherungswechsel, 14 Veränderungen an den Geräten, 13 Sicherungen kontrollieren, 158, 161 Sicherungstypen, 156 Sicherungswechsel, 156 Technische Unterstützung, 222 Temperaturüberwachung, 122 TN-Netz, 120 Transport Hinweis, 29 Überwachungsfunktionen, 147 Zielgruppe, 11 Zulassungen, 217 SIPLUS HCS4200 PROFIBUS DP / PROFINET Betriebsanleitung, 12/2016, A5E34067527A/003...

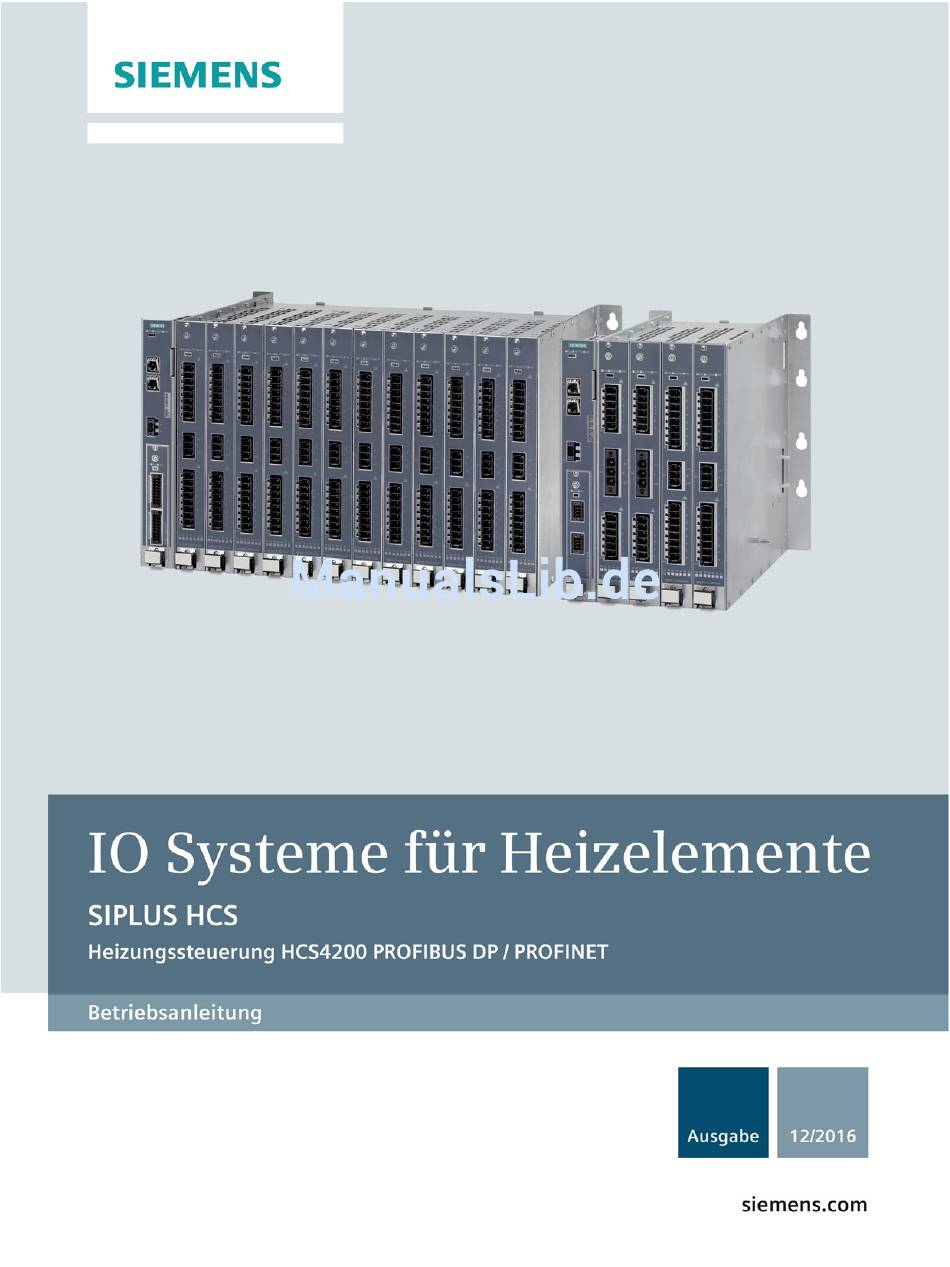

Siemens Siplus HCS4200 Betriebsanleitung

1 Einleitung

2 Sicherheitshinweise

3 Systemübersicht

4 Einsatzplanung

5 Einbauen/Anbauen

6 Anschließen

7 Inbetriebnahme

8 Konfigurieren/Projektieren

9 Funktionen

10 Kommunikation

11 Prozess- und Systemmeldungen, Fehlerbehandlung

12 Instandhalten und Warten

13 Technische Daten

Anhang

Quicklinks

Verwandte Anleitungen für Siemens Siplus HCS4200

Inhaltszusammenfassung für Siemens Siplus HCS4200
