6.2 Schutzleiter anschließen
Schutzleiter am Baugruppenträger anschließen
Verbinden Sie den Baugruppenträger mit dem Schutzleiter (PE). Zum Anschluss ist an der
rechten Seite des Baugruppenträgers ein M6-Gewindebolzen vorhanden
Befestigungselemente Mutter, Scheibe und Federscheibe sind im Lieferzustand am
Gewindebolzen angebracht.

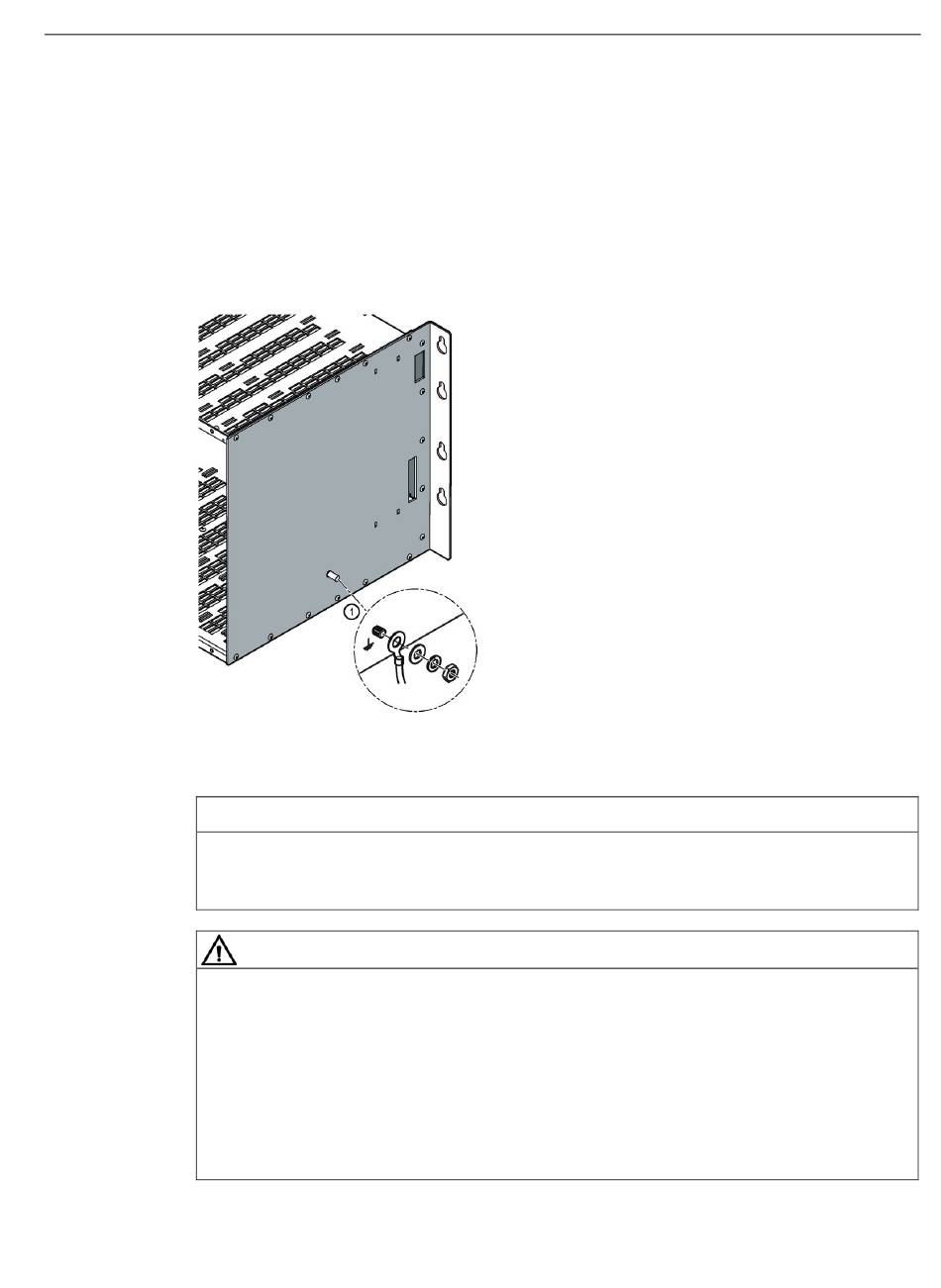

Bild 6-1
ACHTUNG
Die Rückwand, auf die der Baugruppenträger montiert wird, muss metallisch leitend und
geerdet sein. Ansonsten müssen Sie den Rahmen ein zweites Mal an einer
Montagebohrung erden.
Gefahr durch Stromschlag
Lebensgefahr oder schwere Verletzungsgefahr
• Der Schutzleiter ist am gekennzeichneten Gewindebolzen zwingend anzuschließen.
• Der Querschnitt der Leitung zum Schutzleiter muss mindestens 10 mm
• Der verwendete Kabelschuh muss eine verzinnte Oberfläche haben, um den
• Beachten Sie beim Anschließen des Schutzleiters die geltenden nationalen bzw.
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
Schutzleiteranschluss
WARNUNG
Korrosionsschutz zu gewährleisten.
lokalen Vorschriften.
Anschließen
6.2 Schutzleiter anschließen
