Fan-Modul demontieren

Zum Demontieren des Fan-Moduls gehen Sie wie folgt vor:

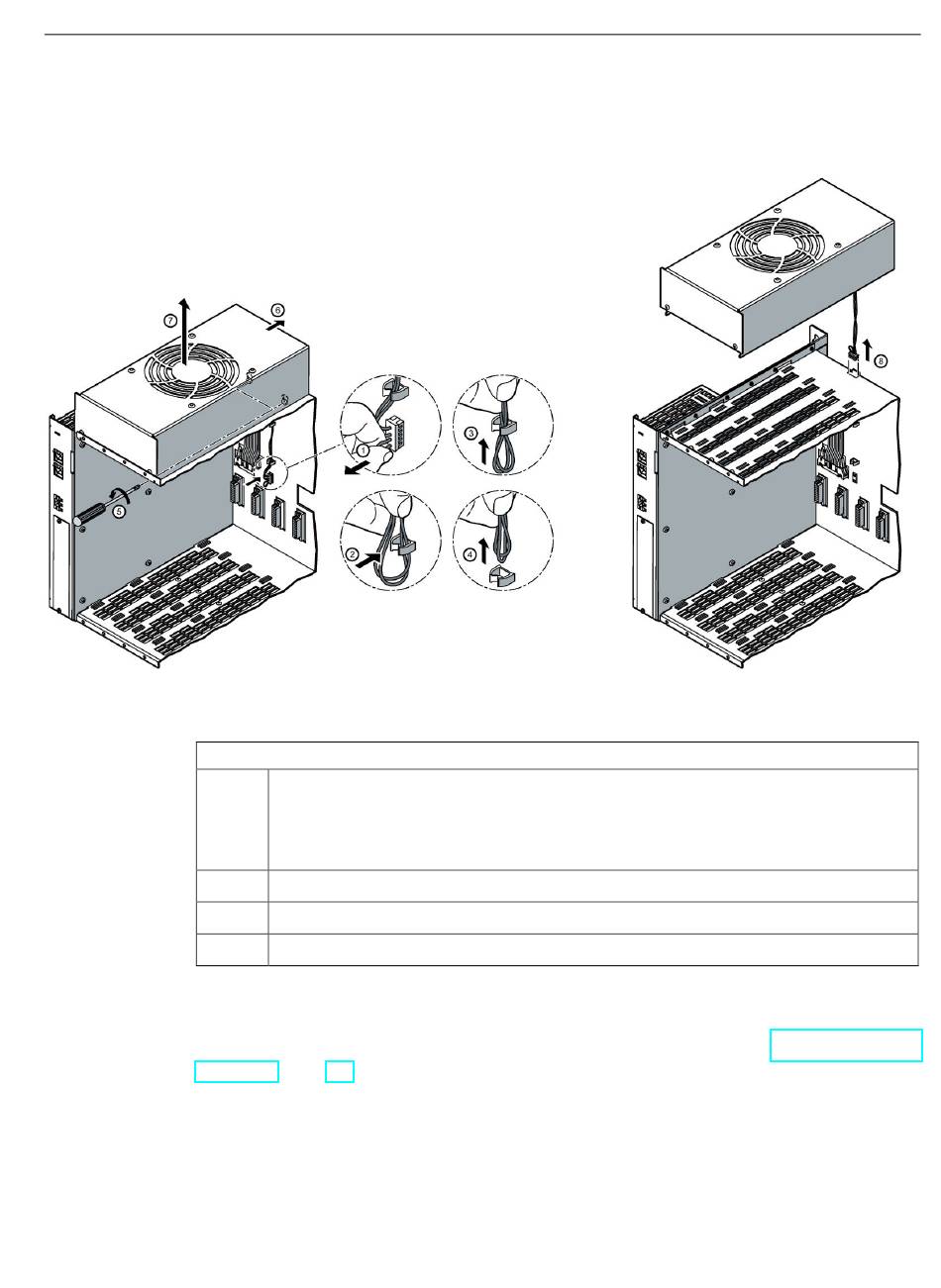

Bild 12-4 Demontage Fan-Modul
Arbeitsschritte

Neues Fan-Modul montieren

Die Arbeitsschritte zum Montieren eines Fan-Moduls finden Sie im Kapitel Fan-Modul
montieren (Seite 54).
SIPLUS HCS4200 PROFINET / PROFIBUS DP
Betriebsanleitung, 09/2018, A5E34067527A/005
1
Lüfterstecker abziehen (Empfehlung: Ziehen Sie direkt am Kabel, dies vereinfacht das
•
Abziehen des Steckers)
Lüfterkabel aus der Halterung herausziehen. Die im Bild gezeigten Schritte
•
zeigen, wie Sie das Lüfterkabel werkzeuglos aus der Halterung entfernen können.
2
Zwei Befestigungsschrauben lösen
3
Fan-Modul hinten anheben und nach hinten schieben
4
Fan-Modul abheben
①
⑤
⑦
und Kabel aus Gehäuseöffnung herausziehen
Instandhalten und Warten
12.4 Lüfter tauschen
②
⑥
⑧
③ ④
, ,
