Eingänge
Verkablung
Die WSC 3xx CompactSmoke™ verwendet für die
gesamte Verkablung der RWA-Bedienstellen,
Rauchmelder und Lüftungstaster eine Bus-Technologie.
Dadurch wird im Vergleich zu anderen RWA-
Zentralentypen der Verkablungsaufwand deutlich
reduziert.
Die Hauptkarte hat 1 Eingang für einen Rauchmelder, 2
Eingänge für RWA-Bedienstellen (max. 10 RWA-
Bedienstellen) und 2 Eingänge für Lüftungstaster
(Anzahl unbegrenzt).
Rauchmelder können entweder am
Rauchmeldereingang, oder an den RWA-Bedienstellen
vom Typ WSK 501 / 502 angeschlossen werden.
Die Anzahl der Rauchabschnitte und Motorgruppen
sind frei konfigurierbar.
- Max 2 Rauchabschnitte und 2 Motorgruppen pro
Zentrale ohne Motorliniekarte.
- Max 10 Rauchabschnitte und 10 Motorgruppen pro
Zentrale mit Motorlinienkarten.

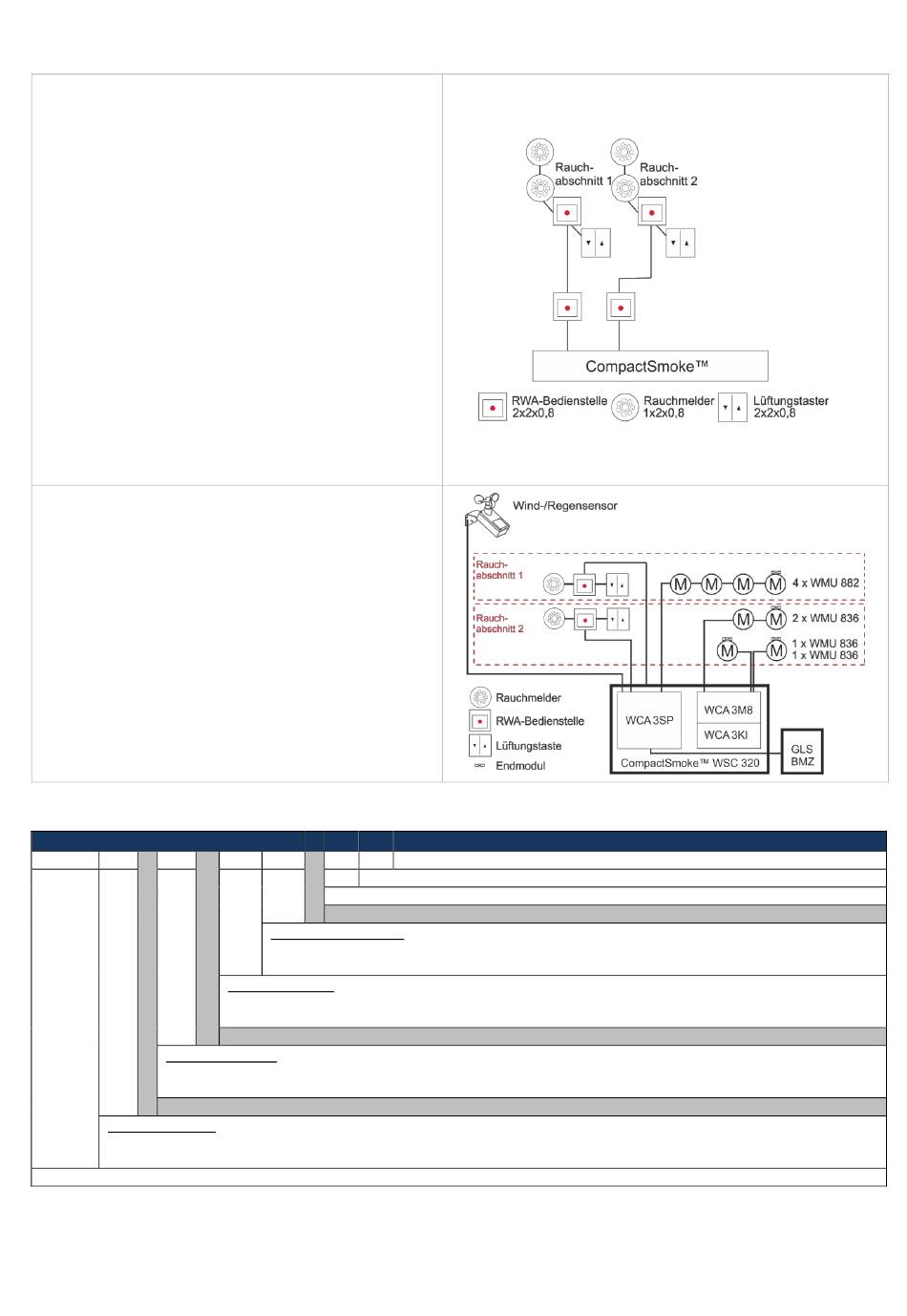

Systembeispiel mit WSC 320
RWA-Zentrale (20A) mit Motorlinie- und
Lüftungstasterkarte ist für den 2 Rauchabschnitte
konfiguriert.
Die Lüftungstaster und Rauchmelder sind direkt an den
RWA-Bedienstellen in den einzelnen Rauchabschnitten
angeschlossen. Dadurch wird die Verkabelung in dem
Gebäude erheblich reduziert.
Zusätzlich ist ein Wind-/Regensensor angeschlossen,
damit die Fenster im Lüftungsfall bei starkem Wind
und/oder Regen schließen.
Über die WCA 3SP Karte wird die BMZ-Anlage an die
RWA-Zentrale angeschlossen.

Zentralenvarianten

3
Artikel zusammensetzen
WSC 3 xx x
Zentralenversion
S = Standard
P = Plus
Zentralengrösse
10 = 10A
20 = 20A
CompactSmoke™ Serie 3
* Lüftungstasterkarte erfordert Motorlinienkarte
xx xx x 2
2 = Produktversionnummer
E = EN 12101-10
Lüftungstasterkarte*
02 = Keine Lüftungstasterkarte
12 = Lüftungstasterkarte (10 zusätzliche Lüftungstastereingänge)
Motorlinienkarte
02 = Keine Karte
10 = Motorlinienkarte (8 zusätzliche Motorlinien)
