Aufbau der Zentrale

2
Versionen
Die WSC 310 (10A) und WSC 320 (20A) RWA-Zentrale steht in einer Standart- und einer Plus Version zur Verfügung.
Diese Anleitung bezieht sich nur auf die Plusversion. Bitte siehe separate Anleitung der Standardversion der WSC 310 und
WSC 320.

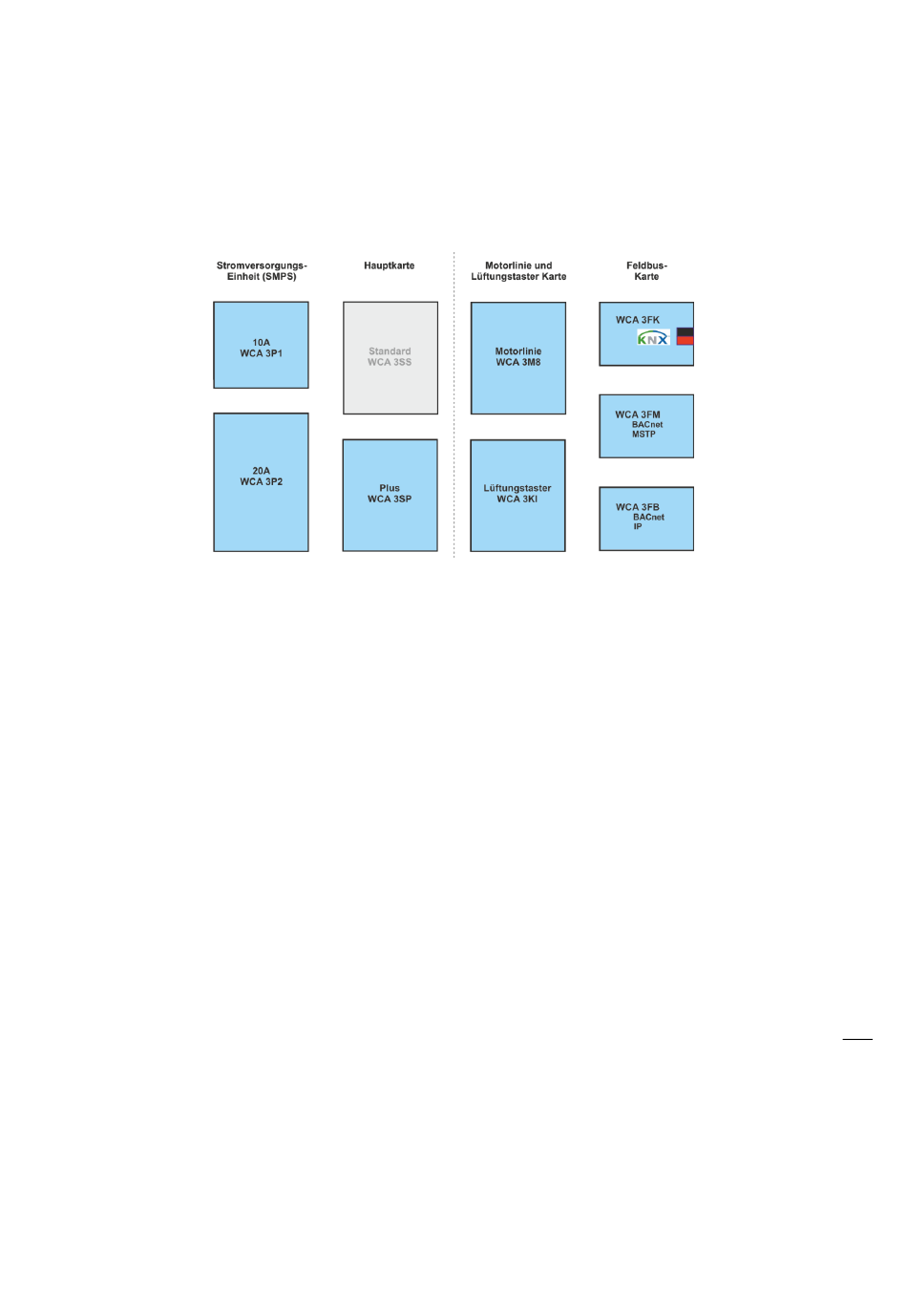

Karte
Jede Zentrale enthält eine Stromversorgungseinheit Typ WCA 3P1 (10A) oder eine WCA 3P2 (20A). Abgesehen von der
Stromversorgungseinheit enthält die Plusversion auch eine Hauptkarte Typ WCA 3SP mit einem Touchpanel. Mit diesem ist
eine einfache Konfiguration der Zentrale möglich. Motorlinie- und Lüftungstasterkarten sowie Feldbuskarten können optional in
die Zentrale (nur Plusversion) eingebaut werden.
Auswahl von Karten
Die Hauptkarte vom Typ WCA 3SP ermöglicht den Anschluss von 2 Motorlinien und 2 Lüftungstastern. Wenn mehr als 2
Motorlinien oder 2 Lüftungstaster benötigt werden, können die notwendigen Karten in die Zentrale eingebaut werden.
Karten:
- WCA 3M8 Motorliniekarte, erlaubt den Anschluss zusätzlicher 8 Motorlinien.
- WCA 3KI Lüftungstasterkarte, erlaubt den Anschluss zusätzlicher 10 Lüftungstaster (erfordert WCA 3M8).
Eine Feldbuskarte muss eingebaut werden, wenn die direkte Kommunikation über KNX oder BACnet erfolgen soll.
Feldbuskarten:
- WCA 3FK Feldbuskarte, Feldbusinterface für KNX
- WCA 3FM Feldbuskarte, Feldbusinterface für BACnet / MSTP
- WCA 3FB Feldbuskarte, Feldbusinterface für BACnet IP
Montage von Karten nur im spannungslosen Zustand (Akku + Netz) durchführen! Motorlinien- und Lüftungstasterkarten werden
zusammen mit der Zentrale bestellt und der Einbau erfolgt bereits ab Werk. Die Feldbuskarten werden als Einzelprodukte
geliefert und müssen vom bauseitigen Techniker eingebaut werden – siehe separate Anleitung für die Montage von
Feldbuskarten.
Die Artikelnummer der RWA-Zentrale gibt denTyp und die Karten an – bitte Kapitel "Zentralenvarianten" für weitere Information
ansehen.
Motorgruppen und Motorlinien
Jede Motorgruppe kann aus einer oder mehreren Motorlinien bestehen. Alle Motorlinien der Motorgruppen werden gleichzeitig
angesteuert.
Die Motorlinien auf der Hauptkarte (WCA 3SP) und die Motorlinien auf der Motorliniekarte (WCA 3M8) können alle entweder für
±24V Standardantriebe oder MotorLink
Standardantriebe sowohl als auch MotorLink
®
MotorLink Antriebe betrieben werden.
Verknüpfung von Zentralen
Mehrere WSC 3x0 Zentralen können über eine Master-Slave Verbindung zu einer RWA-Anlage zusammen gefasst werden.
Die Master-Slave-Verbindung erfolgt direkt über die WCA 3SP Karte. Die RWA-Haupbedienstelle WSC 50x wird direkt an die
Master-Zentrale angeschlossen. Die Einbindung der Slave-Zentralern erfolgt über den Slaveeingang X11. Die Master-Slave
Leitung zwischen 2 Zentralen darf maximal 200m betragen.
RWA-Hauptbedienstellen
Für die WSC 310/320 müssen RWA-Hauptbedienstellen vom Typ WSK 50x verwendet werden. Die RWA-Bedienstellen
werden über den Touchbildschirm der RWA-Zentrale konfiguriert und den Rauchabschnitten zugeteilt.
®
Antriebe konfiguriert werden. Eine Motorgruppe kann Motorlinien mit ±24V
®
Antriebe enthalten. An einer Motorlinie können entweder nur ±24V Standard oder
