14.7.2 Lokale Ausgänge – Konfiguration
Wenn Komponenten an einem oder mehreren lokalen Ausgängen angeschlossen sind, müssen diese konfiguriert werden.
Welche Punkte konfiguriert werden müssen, ist abhängig von dem Typ des Ausgangs - siehe unten.

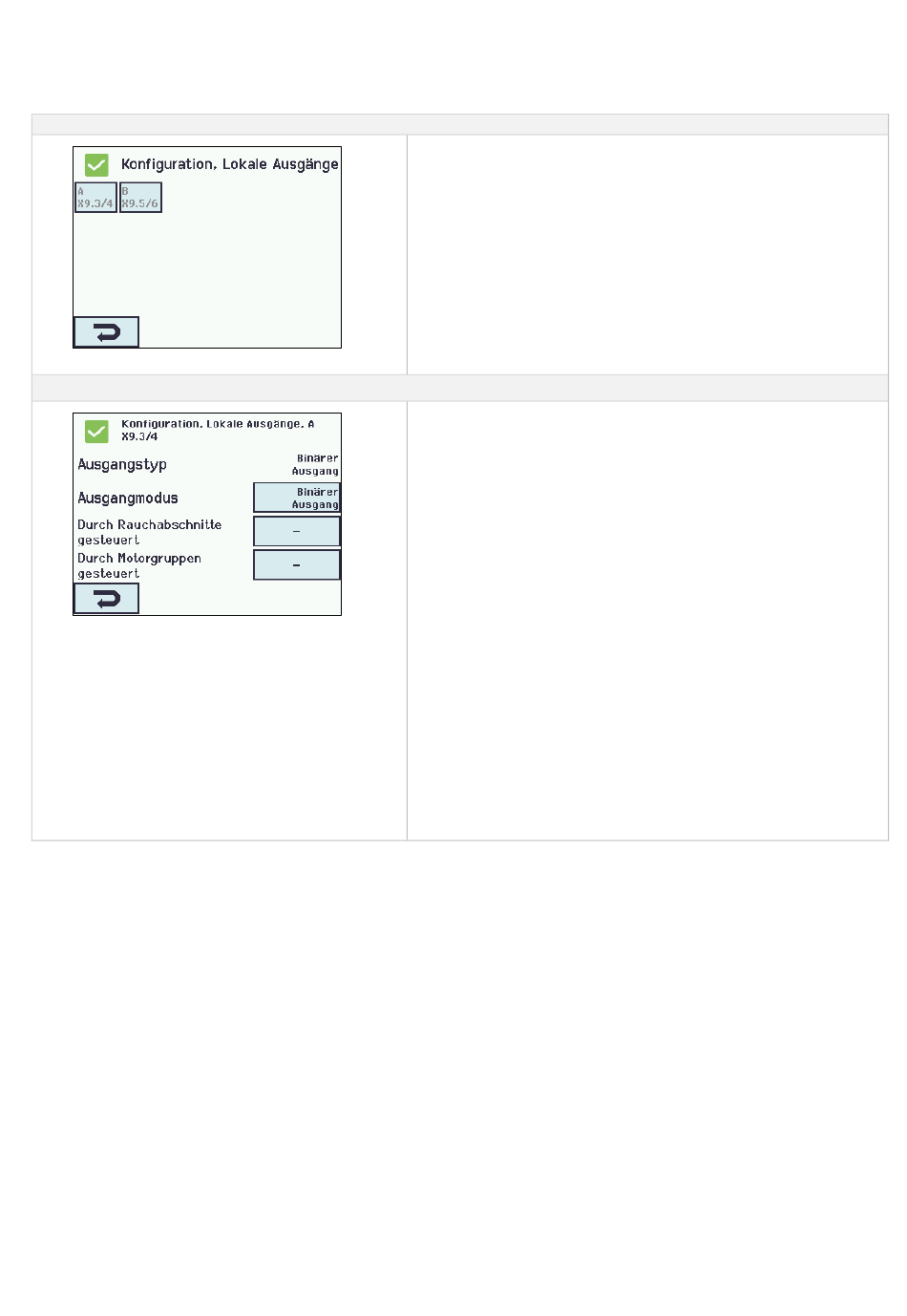

Lokale Ausgänge Übersicht
Konfiguration eines lokalen Ausgangs
(hier gezeigt für S1 X9.3/4)
Lokale Ausgänge - Konfiguration
Lokale Ausgänge Übersicht
Lokaler Ausgang muss wie folgt konfiguriert werden:
1. Ausgangtyp: informiert über den Typ ‚Binärer Ausgang' (nicht
2. Ausgangmodus
3. Durch Rauchabschnitte gesteuert* (dieser Punkt wird nur
4. Durch Motorgruppen gesteuert
* Der Ausgang kann entweder von Rauchabschnitten oder
Motorgruppen gesteuert werden. Wenn eine Option gewählt wird,
verschwindet die andere vom Touchbildschirm.
Der Anhang enthält alle Punkte, die konfiguriert werden können –
siehe Anhang für detaillierte Erklärung.
konfigurieren)
2.1 Durch Rauchabschnitte gesteuert (dieser Punkt wird nur
angezeigt, wenn "Sirene" gewählt wird)
2.2 Zeitabschaltung
2.3 Rauchabschnitt Ausgangsfunktionen
angezeigt, wenn "Binärer Ausgang" gewählt wird)
3.1 Rauchabschnitt Ausgangfunktion
3.2 Logische Funktion
3.3 Status wenn aktiv
3.4 Zeitabschaltung
4.1 Motorgruppen Ausgangfunktion
4.2 Logische Funktion
4.3 Status wenn aktiv
4.4 Zeitabschaltung
43
