Bitte beachten Sie: Die RWA-Hauptbedienstellen müssen in einem Ring eingerichtet und die Einstellung auf „Rinbus
geschlossen" auf „Ja" stehen, damit die Fehleranzeige in 'Alle' (Gruppenfeld) in der Übersicht der RWA-Hauptbedienstellen
erlöscht.

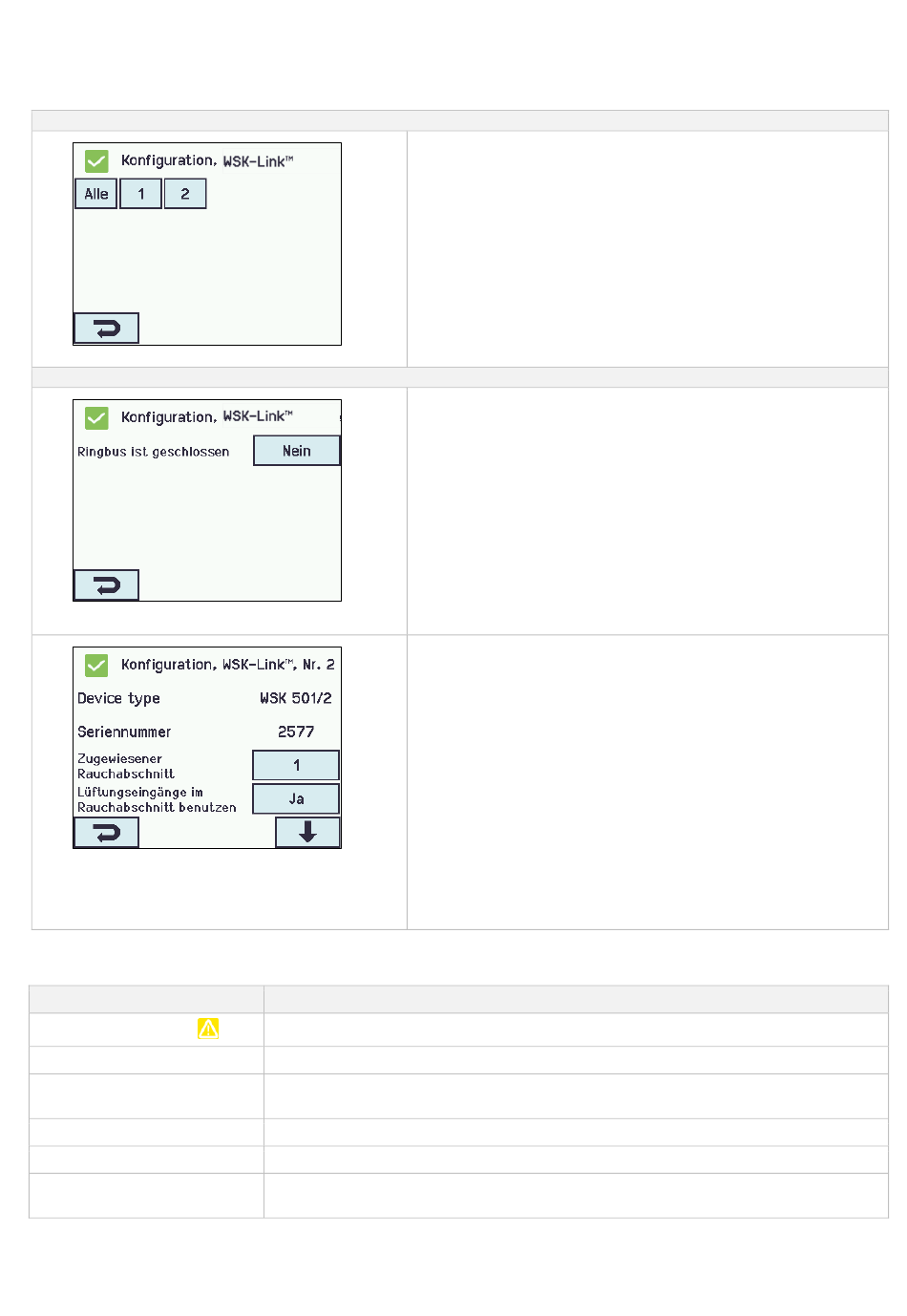

WSK-Link™-Einheiten - Übersicht
Konfiguration auf Bedienstellen
Konfiguration auf WSK-Link™-Einheit
- (hier Nr.2)
14.4.2 Farbcode – RWA-Hauptbedienstelle / WSK-Link™-Einheit
Die Übersichtsfelder auf dem Touchbildschirm zeigen den Farbcode für die RWA-Hauptbedienstellen:
Farbe
Gelbes Dreieckssymbol
Schwarzer Text
Blauer Punkt
Hellgraue Nummer
Blaues ?
Rot
RWA-Hauptbedienstellen / WSK-Link™ - Konfiguration
Übersicht über WSK-Link™-Einheiten
RWA-Hauptbedienstellen sind zu konfigurieren mit:
ALLE
1. Ringbus ist geschlossen
Der Anhang enthält alle Punkte, die konfiguriert werden können –
siehe daher Anhang für detaillierte Erklärung.
Die nummerierten WSK-Link™-Einheit
1. Gerättyp (RWA-Hauptbedienstelle oder Slave-Zentrale)
2. Seriennummer: es wird die Seriennummer der RWA-
3. Zugewiesener Rauchabschnitt
4. Lüftungseingänge im Rauchabschnitt benutzen
5. Lüftungsmotorgruppe
6. Bedienst.+Rauchmelder ist ein Rauchabschnitt
7. RWA-Bedienstelle piept 1Min. zur Lokalisierung
8. Diese RWA-Bedienstelle löschent
Der Anhang enthält alle Punkte, die konfiguriert werden können –
siehe daher Anhang für detaillierte Erklärung.
Bedeutung
RWA-Bedienstelle Fehler
Die RWA-Hauptbedienstelle ist einem Rauchabschnitt zugeordnet
Die Reset-Taste der RWA-Hauptbedienstelle ist gedrückt (wird zur Erkennung einer
RWA-Hauptbedienstelle verwendet)
Die RWA-Hauptbedienstelle ist keinem Rauchabschnitt zugeordnet
Konfiguration fehlt oder es ist ein Fehler in der Konfiguration
Die Alarm-Taste der RWA-Hauptbedienstelle ist gedrückt (Alarmsignal-RWA-
Auslösung)
Haupbedienstelle angezeit (kann nicht konfiguriert werden)
6.1 Dem Rauchabschnitt zugewiesene Rauchmelder (dieser
Menupunkt wird nur angezeigt, wenn "Anderer Rauchabschnitt"
gewählt ist)
