14.9

Folgesteuerung

Die Folgesteuerungs-Funktion wird benutzt, wenn die Bewegung einer Motorlinie von einem externen Ereignis oder einer
Situation/Zustand abhängig sein soll. Sie ist einzusetzen, wenn die Fensterklappen sich überlappen oder wenn die Fenster nicht
geöffnet werden können (z.B. mehr als 15%), wenn die Jalousien heruntergelassen sind.
Die Folgesteuerung kann abhängig von folgenden Kriterien kontrolliert werden:
- der Position einer anderen Motorlinie
- dem Zustand eines lokalen Einganges
- dem Zustand eines KNX-Objektes
- dem Zustand eines BACnet-Objektes
Aktivierung von eine Folgesteuerung
Folgesteuerungskonfiguration
Folgesteuerungskonfiguration

14.10 Haftmagnet

Motorausgänge können für Haftmagnete konfiguriert werden. Pro Zentrale können bei der WSC 320 maximal 6A, und bei der WSC
310 maximal 3A für Haftmagnete verwendet werden. Die restlichen 14A bzw. 7A sind für den Anschluss von Motoren vorgesehen.
Wenn eine Motorlinie für Haftmagnet definiert wird, ist eine dauerhafte Ausgangsspannung vorhanden, solange keine Auslösung
der RWA-Zentrale stattfindet.
Beachten Sie, bei Netzausfall verliert auc die Motorlinie die Spannung und den Haftmagnet löst die Tür ab.
Eine Motorlinie, die als Haftmagnet definiert ist, benötigt keine Leitungsüberwachung, da Leitungsfehler dieselbe Funktion haben
wie eine Auslösung. Es ist jedoch möglich, eine „Leitungsüberwachung" auszuwählen, falls eine Fehlermeldung im Falle eines
auftretenden Leitungsfehlers erwünscht ist.

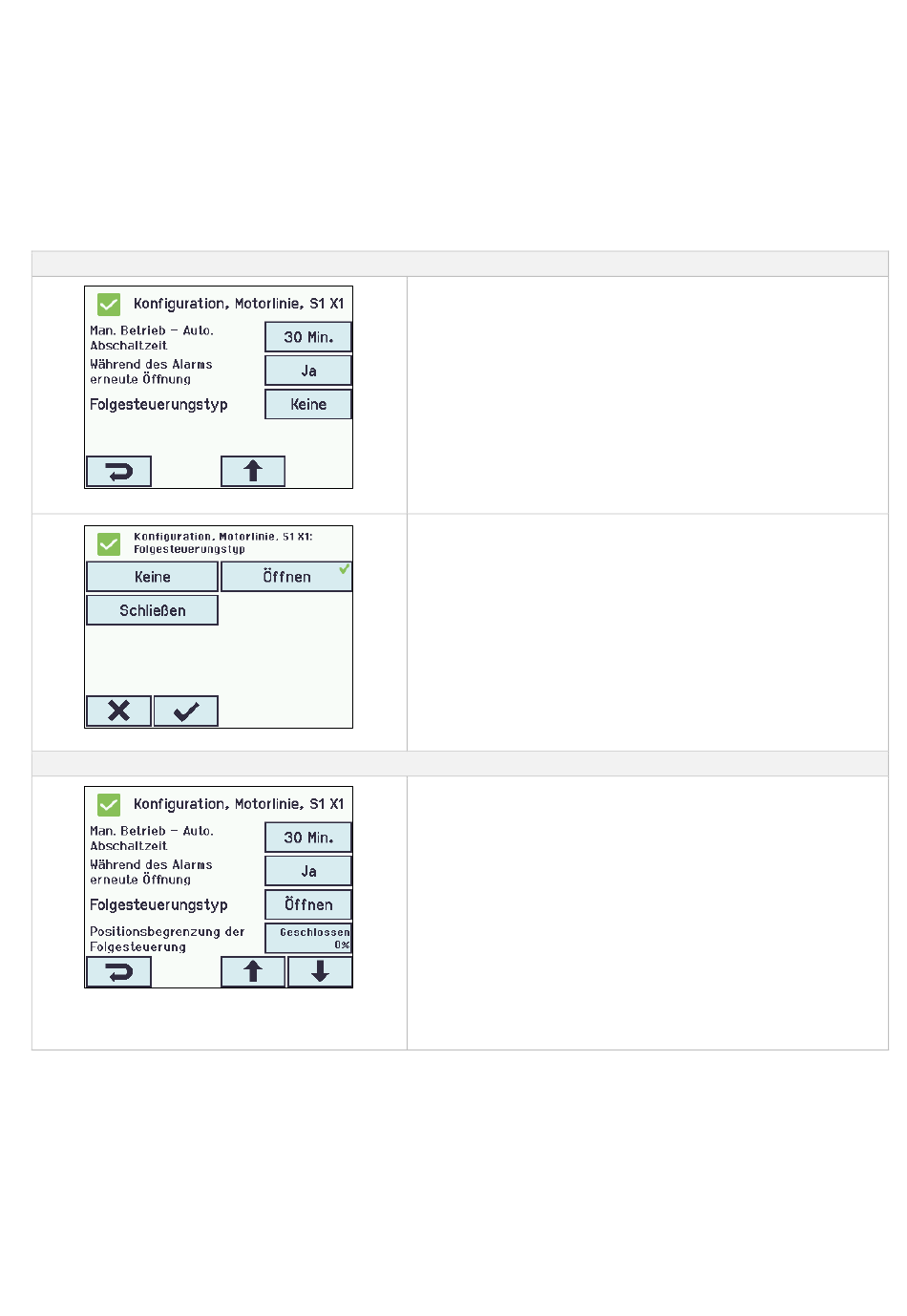

Konfiguration der Folgesteuerung
Die Aktivierung einer Folgesteuerung muss für jede einzelne
Motorlinie konfiguriert werden.
Die Funktion der Folgesteuerung muss für jede einzelne Motorlinie
konfiguriert werden
1. Keine - Diesen Motorlinie verwendet die Folgesteuerungsfunktion
nicht
2. Öffnen - Diese Motorlinie muss beim Öffnen auf ein „Ergebnis"
warten.
3. Schließen - Diese Motorlinie muss beim Schließen auf ein
„Ergebnis" warten.
Konfiguration der Folgesteuerung – Motorlinie
1. Positionsbegrenzung der Folgesteuerung
Ist die maximale Position der Motorlinie, wenn das „Ergebnis"
nicht erfühlt ist. (Ist das richtig? Oder soll es die max. Position
sein wenn das Ergebnis erfüllt ist?)
Für MotorLink
Für ±24 Volt Motorlinien 0 oder 100%
2. Folgesteuerung mit (auf was soll die Motorlinie reagieren?)
1. Motorlinie.
2. Lokaler Eingang
3. Zustand eines KNX Objektes
4. Zustand eines BACnet Objektes
3. Folgesteuerung mit Nummer
Von welcher Motorlinie ist die Folgesteuerung abhängig?
4. Folgesteuerungspositionslogik
In welcher Position wird die Folgesteuerung aktiviert
®
Motorlinien stufenlos einstellbar.
