Lokale Eingänge; Numerierung Lokaler Eingänge - Windowmaster Compactsmoke Wsc 320 Anleitung

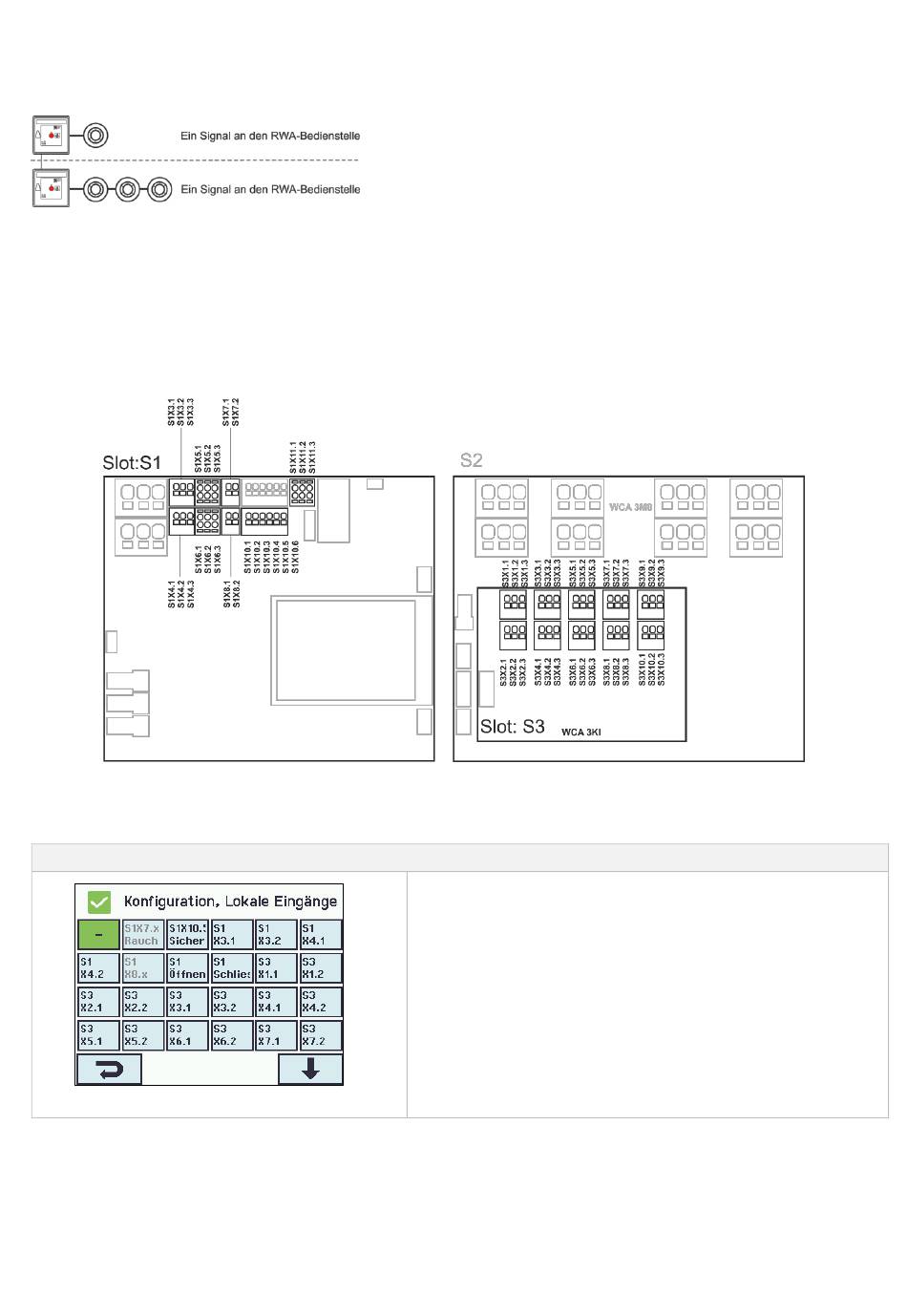

Zwei Melderabhängigkeit (Anzahl ausgelöster Rauchmelder, die einen Alarm auslösen):
Wenn der Alarm nur ausgelöst werden soll, wenn mehrere Rauchmelder auslösen haben, sind die Rauchmelder an
jeweils unterschiedlichen RWA-Bedienstellen anzuschließen – siehe Zeichnung:
14.6 Lokale Eingänge
Die RWA-Zentrale hat neun Eingänge an der Hauptkarte. Wenn weitere Eingänge erforderlich sind, setzen Sie die
Lüftungstasterkarte WCA 8KI ein (erfordert eine Motorlinienkarte). Diese Karte hat zehn lokale Eingänge.
Der Touchbildschirm bietet eine Übersicht über die lokalen Eingänge.
14.6.1 Numerierung lokaler Eingänge
Alle lokalen Eingänge sind nummeriert.
Die Nummer des Einganges hängt von seiner Position auf der Karte ab, siehe Übersicht unten.
RWA-Zentrale mit Lüftungstasterkarte
14.6.2 Lokale Eingänge
Wenn Komponenten an einem oder mehreren lokalen Eingängen angeschlossen sind, müssen diese konfiguriert werden.
Welche Punkte konfiguriert werden müssen, ist abhängig von dem Typ des Eingangs – siehe unten.
Lokalen Eingang - Konfiguration
Lokale Eingänge – Beispiel eine Übersicht
Lokale Eingänge Übersicht
39
