WindowMaster CompactSmoke WSC 320 Anleitung Seite 28

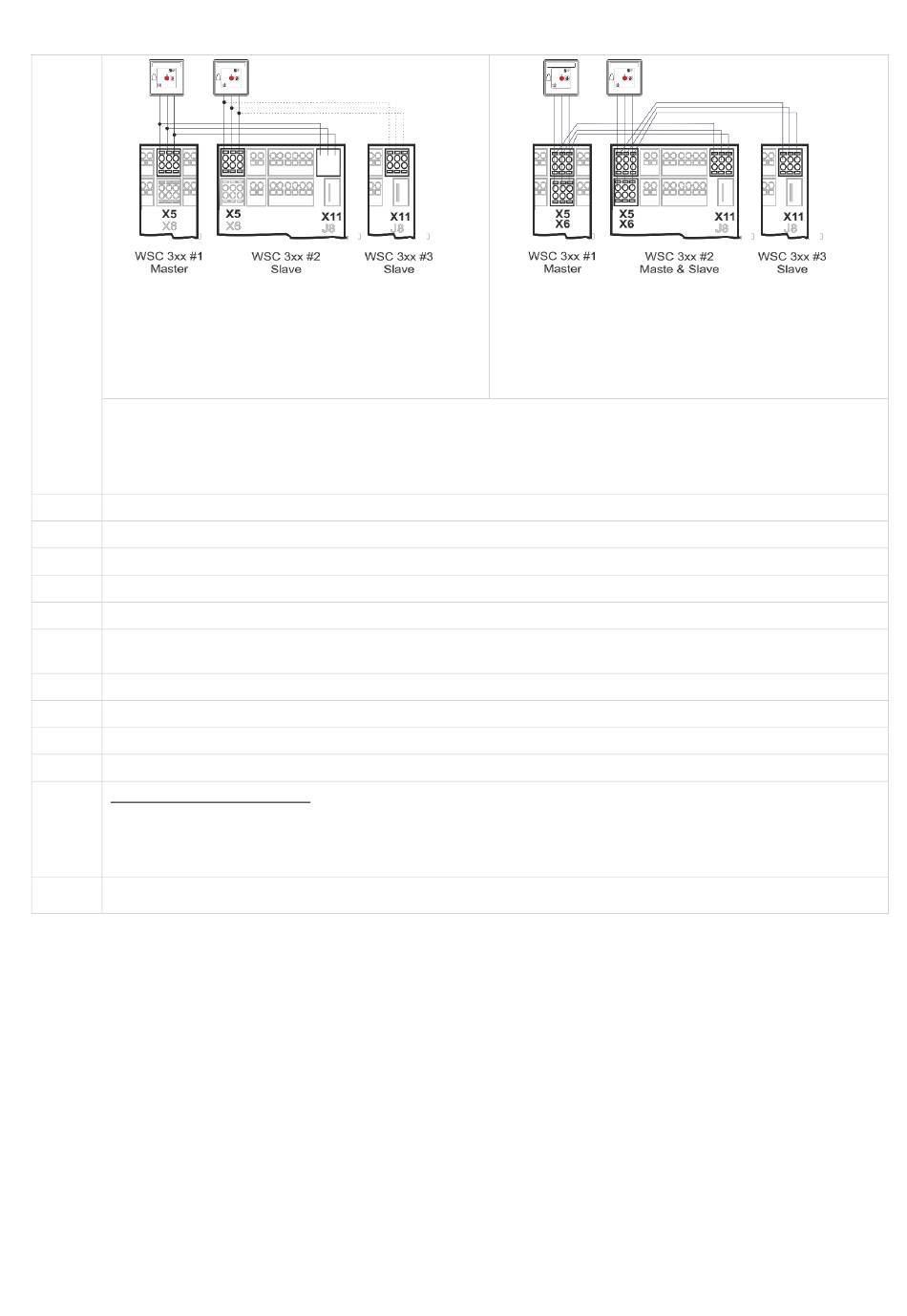

Die Slave-Zentralen sowie RWA-Bedienstellen sind
an die Master-Zentrale am Eingang X5
angeschlossen, wie oben in Beispiel 1 gezeigt - was
zu einer Verringerung der verfügbaren
Leitungslänge führt.
Auch wenn die Anschlussmethode der Zentralen, wie in Beispiel 2 gezeigt, ein grösseres physisches System mit
längeren Abstände zwischen den Zentralen und RWA-Bedienstellen ermöglicht, empfiehlt WindowMaster den
Master-Slave-Anschluss von Zentralen wie in Beispiel 1 gezeigt. Da nur die Master-Zentrale Rauchbefehle
sendet und die Slave-Zentralen nur auf Befehle von der Master reagiert, wird die Reaktionszeit in Beispiel 2
gegenüber Beispiel 1 stark erhöht.
J1 Anschluss zur Stromversorgung
J2 Strom zur Motorkarte (WCA 3M8)
J3 Anschluss zum Notstromakku
J4 Anschluss an Motorkarte (WCA 3M8)
J7 2 x Ethernet Anschlüsse
J8 USB host. Zum speichern der Konfigurationsdaten auf einem USB-Stick und ein Evnet Log zu starten für z.B.
Fehlersuche.
J9 USB Gerät. Zur Fernsteuerung und zum flashen der Zentrale.
J10 Anschluss an Feldbuskarte
P1 Steuerung der Stromversorgung
R / P Reset / Programmierung (für Firmware-Updates verwendet)
LED Meldung auf der Zentrale
Rot = Alarm
Gelb = Fehler, Gelb blinkt = Servicetimer abgelaufen, Zeit für Service
LED
Grün flackern = Alles OK (CPU arbeitet), Grün dauer = CPU-Kommunikation gestoppt (evt. Reset oder
WindowMaster kontaktieren)
↓ ↑
Alle Fenster Schliessen / Öffnen
Die Slave-Zentralen und RWA-Bedienstellen sind
sowohl am Eingang X5 und X6 angeschlossen, wie
oben in Beispiel 2 gezeigt. Z.B. Slave-Zentralen am
Eingang X5 und RWA-Bedienstellen am Eingang X6
– was zu einer Erhöhung der verfügbaren
Leitungslänge führt.
28
