Bildschirm auf den PC wenn die
FlexiSmoke™ ferngesteuert wird

Inbetriebnahme und Probelauf

21
Im Fall eines Hardwarefehlers, bitte im Kapitel 19 „Hardwarefehler" nachschlagen.
Die akustische Meldung in der RWA-Hauptbedienstelle WSK 50x erfolgt nur bei geschlossener Tür oder gedrücktem
Türkontaktschalter!
Wir empfehlen die Zentralensoftware bei jährlichen Wartung zu aktualisieren!
Wir empfehlen die Inbetriebnahme der RWA-Anlage durch einen autorisierten WindowMaster Partner durchzuführen zu lassen.
21.1

Steuerzentrale komplett installiert, ohne Betriebsspannung

a. Alle mechanischen und elektrischen Komponenten auf Beschädigung überprüfen.
b. Alle Schraub- und Steckverbindungen auf feste Verschraubung und/oder festen Sitz überprüfen.
c. Überprüfen ob alle externen Komponenten installiert sind:
1) ±24V Antriebe: Endmodul am letzten oder einzigen Antrieb eingesetzt?
2) Automatische Rauchmelder: Ist das passive Endmodul im letzten oder einzigen Rauchmelder eingesetzt?
21.2

Mit Netzspannung, ohne Akku

VDE-Vorschriften beachten! Netzleitungen anklemmen und einschalten.
21.3

Mit Netzspannung, mit Akku

a) Die Schutzfolie der beiliegenden Moosgummi's einseitig entfernen. Die Moosgummi's jeweils auf die Unterseite der Akku's
aufkleben. Die Akku's nach Anschlußbild mit der schwarzen Akkubrücke verbinden und das rote und das schwarze
Anschlußkabel auf den roten und den schwarzen Flachstecker aufstecken. Untere Schutzfolie der Moosgummi's entfernen und
die Akku's in die Steuerzentrale einsetzen wie in Abschnitt 12 gezeigt und fest auf den Gehäuseboden andrücken!
b) Das rote Anschlußkabel auf den + und das schwarze Anschlußkabel auf den Flachstecker der Zentrale aufstecken. Achtung:
Unbedingt auf richtige Polung achten!
c) Die RWA-Zentrale kann jetzt wie im Kapitel 14 „Das Menü „Konfiguration"" beschrieben konfiguriert werden
21.4 Lüftungstaster
Antriebe während des Öffnungs- oder Schließvorgangs genau beobachten. Sie dürfen in keiner Stellung durch Baukörper behindert
werden.
Ebenso dürfen die Motoranschluss-Leitungen weder auf Zug noch durch Quetschungen belastet werden.
Prüfen Sie jeden Lüftungstaster einzeln.
21.5

RWA-Hauptbedienstelle WSK 50x

a) Tür öffnen und die rote Auf-Taste drücken. Antriebe fahren bis zur Endstellung auf. Die rote Alarm-LED (auch in der Zentrale)
leuchtet, gleichzeitig ertönt ein akustisches Dauersignal (Türkontakt gedrückt!).
b) Reset/Zu-Taste in der Bedienstelle drücken. Antriebe fahren bis in Endstellung zu. Die Lüftungsfunktion ist wieder freigegeben.
Die rote Alarm-LED (auch in der Zentrale) und das akustische Dauersignal sind Aus.
21.6

Rauchmelder

a) Melder mit Prüfaerosol ansprühen (Prüfaerosol Artikel-Nr. 9549).
b) Antriebe fahren bis in Endstellung auf. Die rote LED im Rauchmelder, die rote Alarm-LED (auch in der Zentrale) und das
akustische Dauersignal in der Bedienstelle sind Ein.
c) Reset/Zu-Taste in der Bedienstelle drücken. Antriebe fahren bis in Endstellung zu. Die Lüftungsfunktion ist wieder freigegeben.
Die rote LED im Rauchmelder, die rote Alarm-LED (auch in der Zentrale) und das akustische Dauersignal sind Aus.

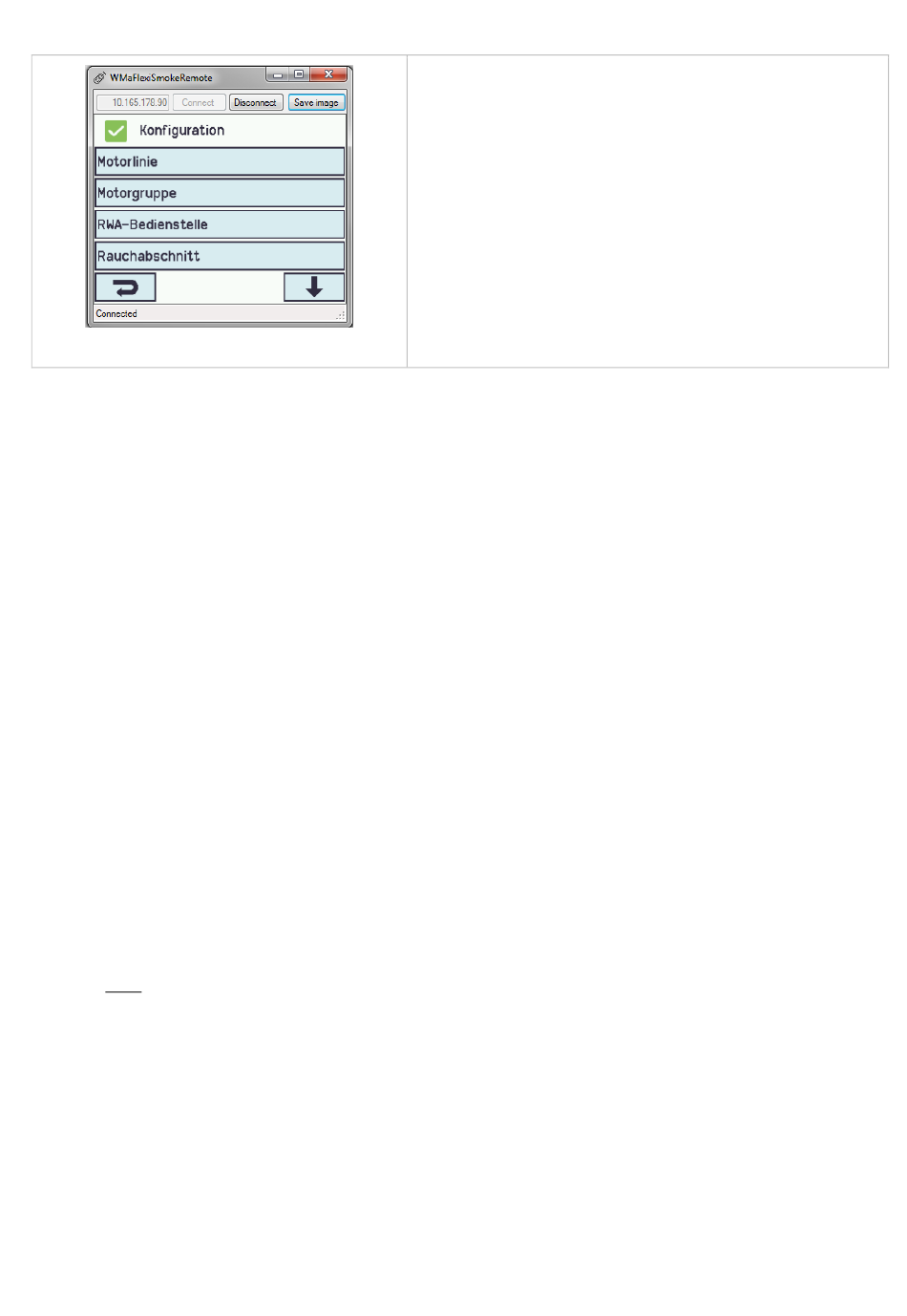

Starten Sie das Programm 'WMaFlexiSmokeRemote' Programm auf
den angeschlossenen PC.
Geben Sie die *IP-Adresse ein und klicken Sie auf 'Connect'.
