Leitungsüberwachung bei Antrieben
11
®
Antriebe mit MotorLink werden über die Datenkommunikation überwacht.
Bei ±24V Standard Antriebe können entweder Dioden oder 10kΩ Widerstände für eine Leitungsüberwachung verwendet werden,
siehe unten.
Konfiguration der Leitungsüberwachung
11.1

Anwendung von Fremdantrieben

Bei der Verwendung von Fremdantrieben muss die Leitungsüberwachung auf „Einfach" gesetzt werden.
Konfiguration der Leitungsüberwachung

Notstromakkus

12
In jeder Zentrale müssen 2 x Notstromakkus vom Typ
WSA 007 (WSC 310) oder Typ WSA 012 (WSC 320)
eingebaut werden.
Siehe Kapitel 23, "Wartung" für weitere Informationen.

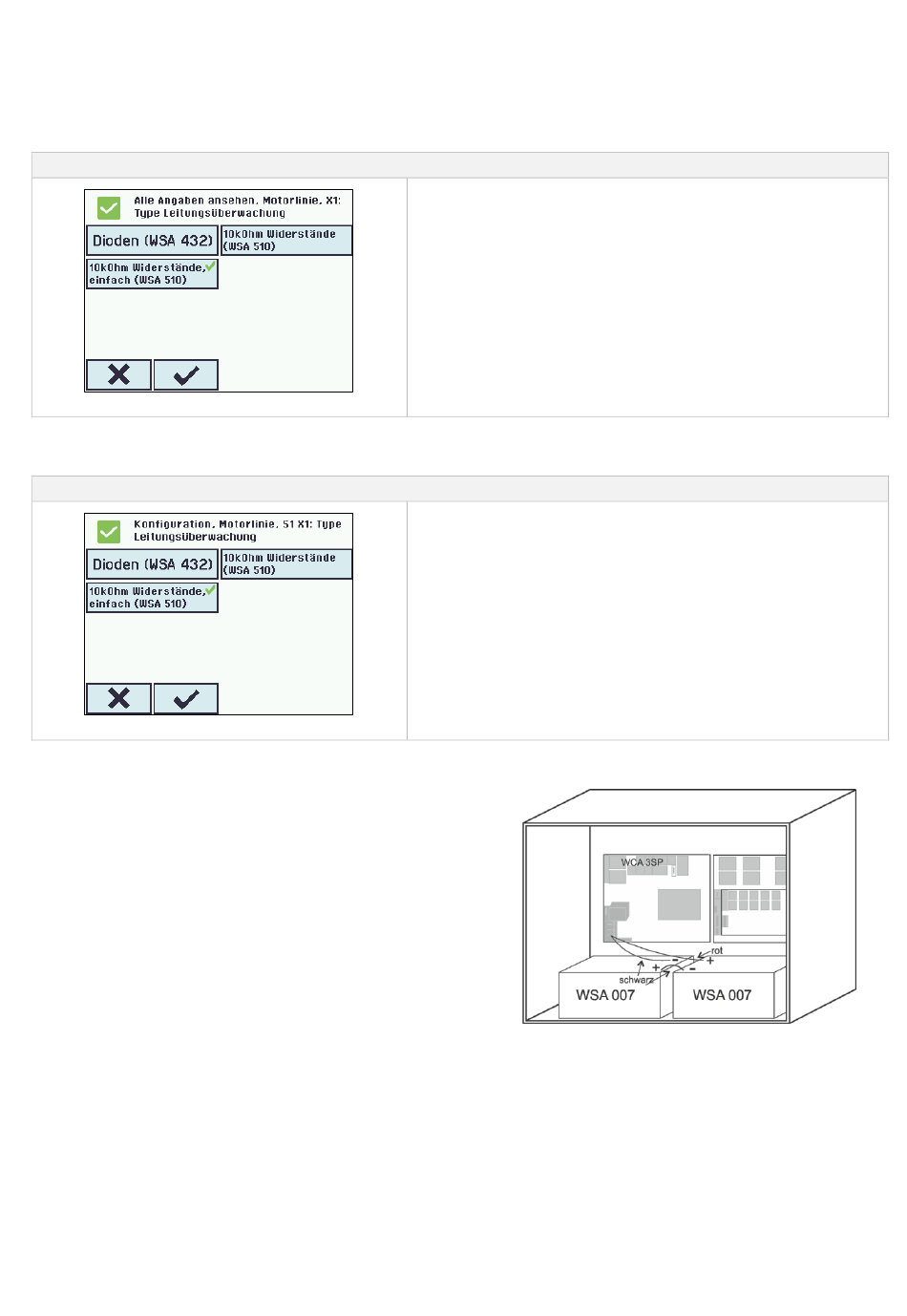

Konfiguration von Leitungsüberwachung bei ±24V Antriebe
Konfiguration von Leitungsüberwachung bei Fremde Antriebe
10kΩ-Wiederstand (WSA 510) – überwacht jede einzelne Ader auf
Aderbruch . Funktioniert mit allen WindowMaster Antrieben.
Dioden (WSA 432) – überwacht jede einzelne Ader auf Aderbruch .
Funktioniert mit allen WindowMaster Antrieben.
10kΩ- Wiederstand, Einfach (WSA 510) – überwacht Leitungsbruch.
Funktioniert mit allen WindowMaster Antrieben und die meisten
Fremdantrieben.
Bei der Leitungsüberwachung von Fremdantrieben muss der
Leitungsüberwachungstyp auf „Einfach" gesetzt werden.
Beispiel einer WSC 310 Zentrale mit Notstromakkus
