Touchbildschirm
13
Die Plus Version der RWA-Zentrale wird mit einem Touchbildschirm geliefert. Alle angeschlossenen Komponenten (Motoren,
RWA-Hauptbedienstellen, Lüftungstaster, Wetterstation usw.) können mit dem Touchbildschirm konfiguriert werden.

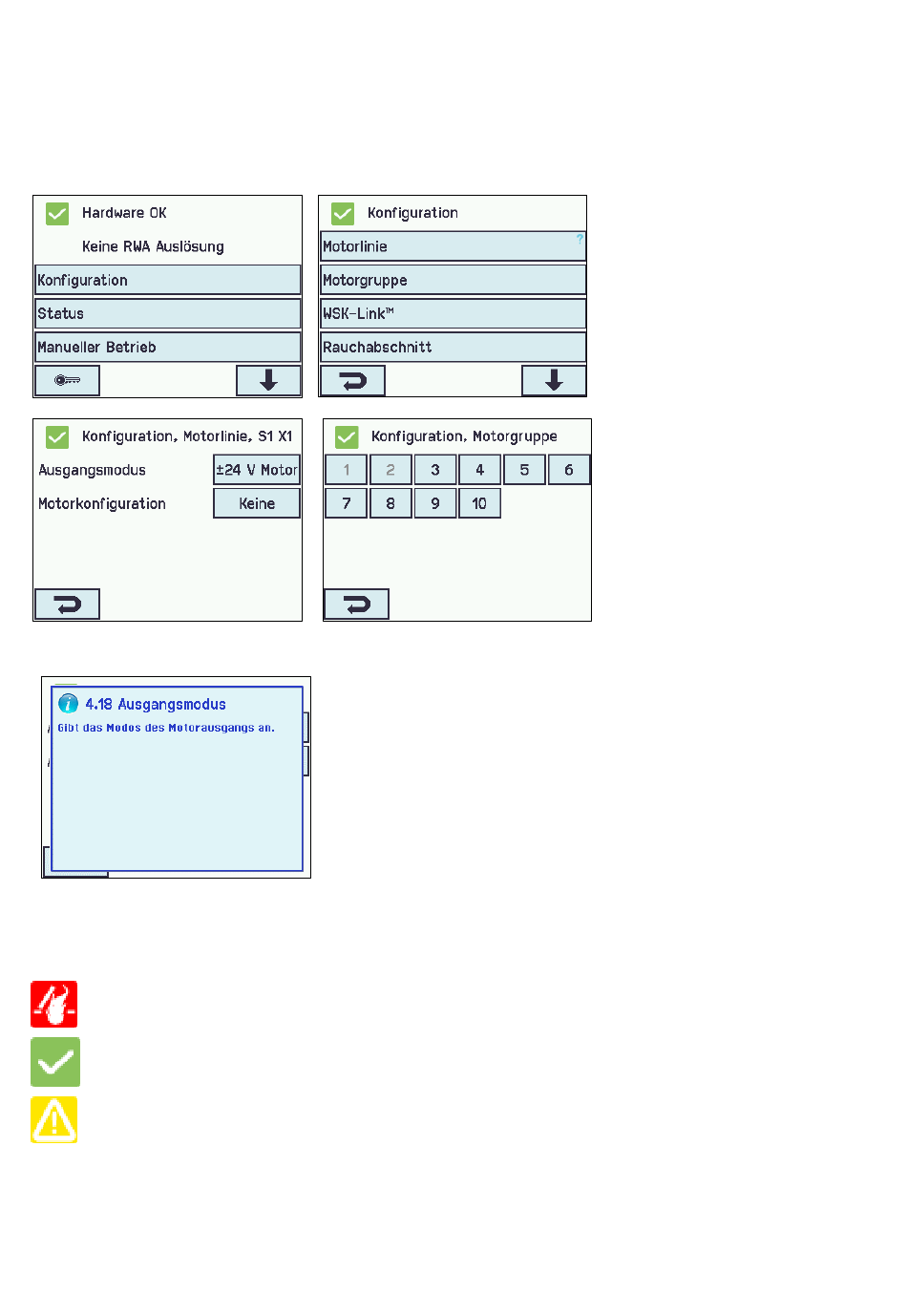

Das Menü des Touchbildschirms ist in folgenden Schritten aufgebaut:
Schritt 1: Hauptmenü
Schritt 2: Untermenü
Schritt 3: Konfiguration / Anzeige / Betrieb des Untermenüs
Schritt 1: Hauptmenü
Schritt 3: Objekte die konfiguriert werden
können
Hilfetext
13.1
Symbole
Zur schnellen Übersicht zeigt die RWA-Zentrale über Symbole den aktuellen Status an: Alarm, Hardware OK und
Hardwarefehler.
Alarm: RWA wurde ausgelöst.
Hardware OK: Antriebe und RWA-Hauptbedienstellen wurden korrekt konfiguriert und es liegt kein Fehler an.
Hardwarefehler: Hardwarefehler oder angeschlossene Antriebe und RWA-Hauptbedienstellen wurden nicht korrekt in
den Motorlinen, Motorgruppen oder Rauchabschnitten konfiguriert oder haben einen Fehler.
Schritt 2: Untermenü
Schritt 4: Konfigurieren des Untermenüs
Hilfetext
Der Touchbildschirm besitzt eine Hilfefunktion mit Texten, die die
Menüpunkte erläutern.
Der Hilfetext erscheint, wenn ein Menüpunkt angeklickt wird (Text auf
weißem Hintergrund).
Zur Anzeige des Hilfetextes:
→ drücken Sie den Artikel, z. B. „Motortyp"
→ der Hilfetext erscheint
→ zu Schliessen des Hilfetexts drücken Sie auf den Bildschirm.
