Motorlinienkarte – WCA 3M8
10.5
Die Motorlinienkarte
WCA 3M8 für zusätzliche
8 Motorlinien, ermöglicht den
Anschluss von entweder ±24V
Standard oder MotorLink
Antrieben.
Die WCA 3M8 und WCA 3SP
sind über J3 beziehungsweise
J4 miteinander verbunden.

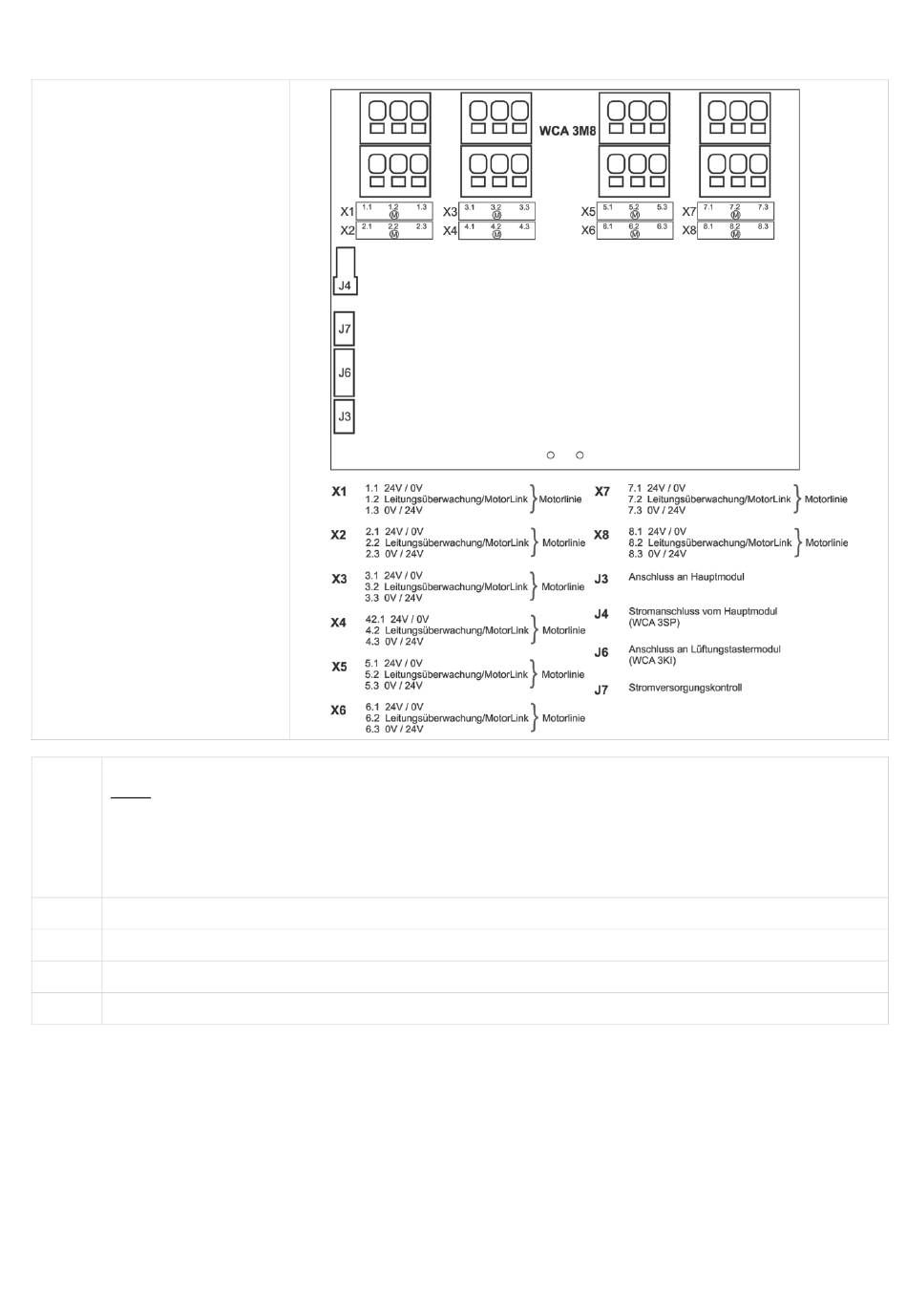

X1 Anschluss von ±24 Standard oder MotorLink
–
Daten:
X8
x.1 24V / 0V
x.2 Leitungsüberwachung / Kommunikation
x.3 0V / 24V
Für die Antriebsanschlüsse bitte die Erklärungen in Abschnitt " Hauptkarte WCA 3SP " Punkt "X1 / X2" und "Max
Anzahl Antriebe pro Karte" beachten.
J3 Anschluss an Hauptkarte (WCA 3SP)
J4 Stromanschluss von der Hauptkarte (WCA 3SP)
J6 Anschluss an Lüftungstasterkarte (WCA 3KI)
J7 Stromversorgungskontroll
®
®
Antrieben.
