14.2

Motorlinie

Die Antriebe werden auf den Motorlinien angeschlossen.
±24V Standard und MotorLink
Typ Antrieb – entweder ±24V Standard oder MotorLink

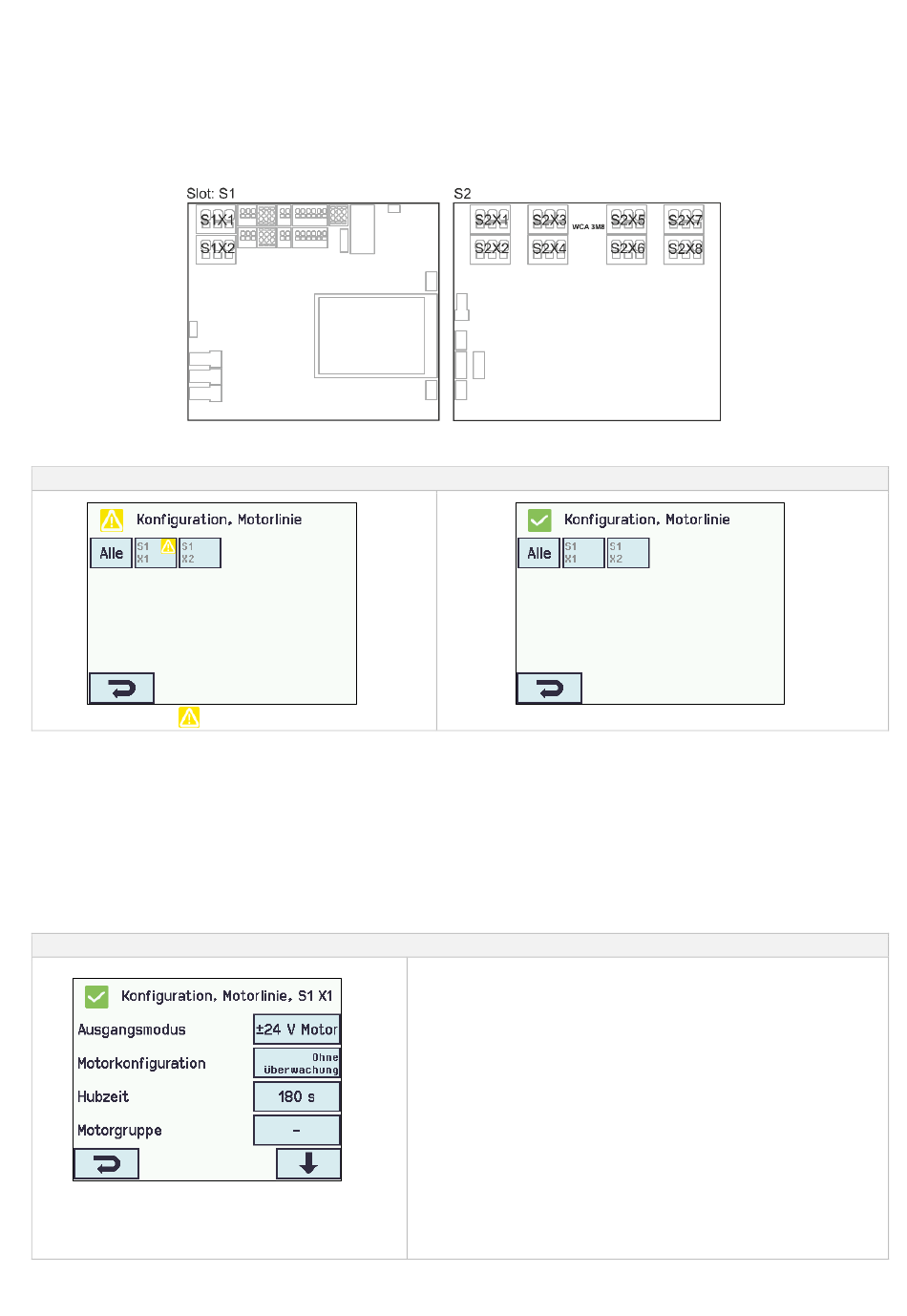

14.2.1 Motorlinie – Nummerierung
Alle Motorlinien sind nummeriert und müssen alle konfiguriert werden.
14.2.2 Motorlinie – Konfiguration
Drücken Sie „Motorlinie" um in die Übersicht der Motorlinien der RWA-Zentrale zu gelangen.
Die Motorlinie mit
Beide Antriebsausgänge auf der Hauptkarte, sowie die 8 Motorausgänge auf der Motorlinienkarte – wenn eine verbunden –
müssen konfiguriert werden:
- Motorlinien mit angeschlossenen Antrieben sind in „Motorgruppe" zu konfigurieren
- Motorlinien ohne angeschlossenen Antrieben sind auf „Keine" einzustellen.
Da die ±24V Antriebe und die Antriebe mit MotorLink
nachfolgend mit den zu konfigurierten Einstellungen aufgeführt.
Für ±24V Antriebe ist der volle Hub mit einer Hubzeit von 60Sek (Standard) definiert. Um sicherzustellen, dass das Fenster
auch 100% öffnet, wird der eine doppelt Hubzeit von 120Sek gefahren. Dieses kann u.a. einen Einfluss auf die Konfiguration
einer Folgesteuerung haben.
±24V Antrieb Konfiguration
®
Antriebe können an allen Motorlinen angeschlossen werden. An den Motorlinien kann nur ein
Übersicht zur Konfiguration von Motorlinien
markiert, ist nicht konfiguriert.
Motorlinien Konfiguration
Antriebe – verwendet werden.
®
Alle Motorlinien sind konfiguriert.
®
unterschiedlich konfiguriert werden müssen, sind beide Antriebtypen
Die ±24V Antriebe können wie folgt konfiguriert werden:
1. Ausgangsmodus: informiert über den Typ des Antriebs: ±24V
Motor (nicht konfigurierbar)
2. Motorkonfiguration
3. Hubzeit
4. Motorgruppe
5. Man. Betrieb – Auto. Abschaltzeit
6. Während des Alarms erneute Öffnung (VdS-Nachtriggerung)
7. Folgesteuerungstyp
8. Positionsbegrenzung der Folgesteuerung
9. Folgesteuerung mit
10. Folgesteuerung mit Nummer
11. Folgesteuerungspositionslogik
12. Folgesteuerungsposition
13. Folgesteuerungsposition
Der Anhang enthält alle Punkte, die konfiguriert werden können –
siehe daher Anhang für detaillierte Erklärung.
