Status – Hauptmenüu
15
In Menüpunkt "Status" sehen Sie den Status aller Menüpunkte, die unter "Konfiguration" eingestellt wurden, sowie den Status der
Stromversorgung (z.B. Netzspannung und Akkustatus) und Steckplätze (Informationen über Kartentyp).

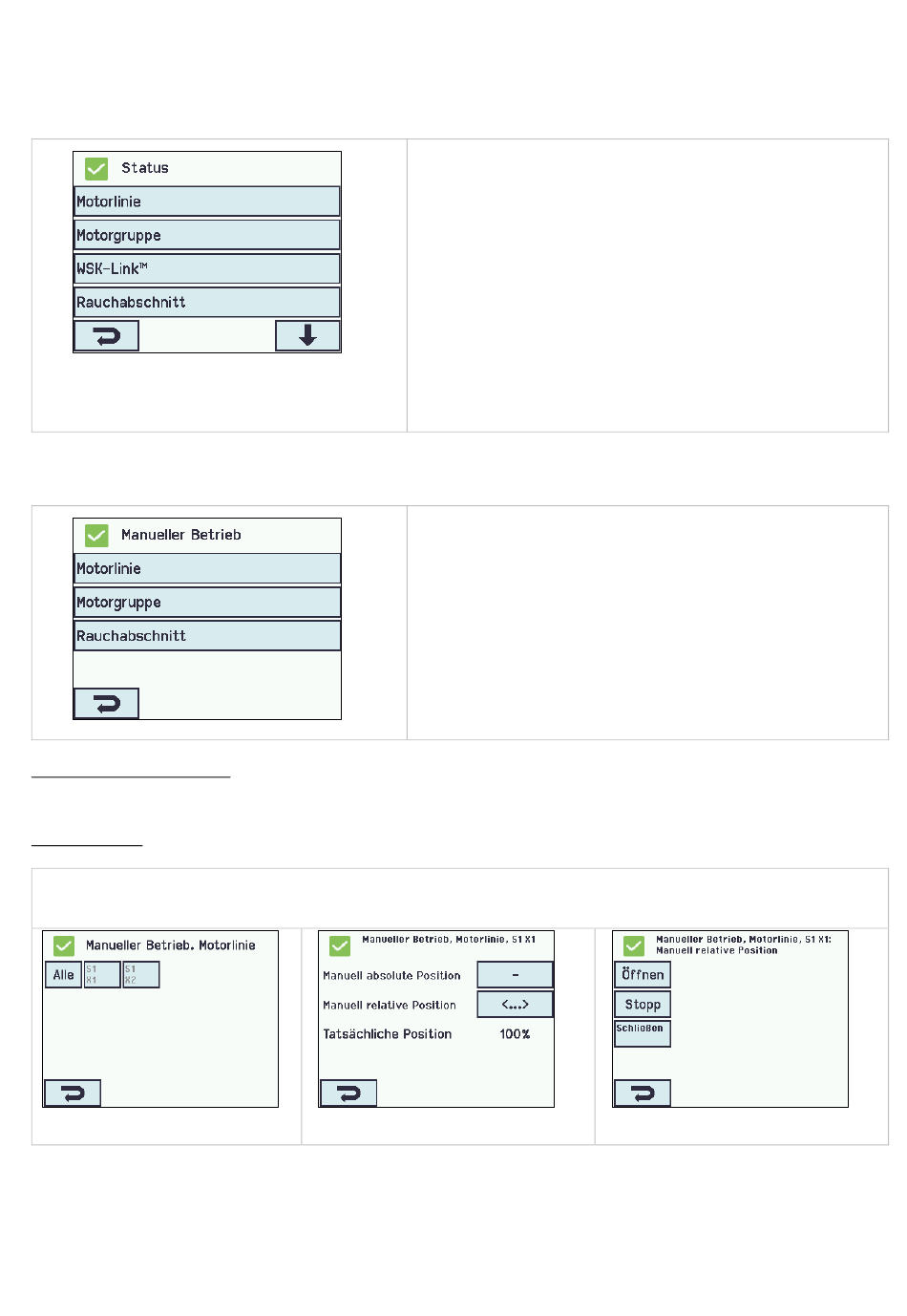

Hauptübersicht: Status des Systems
Manueller Betrieb – Hauptmenü
16
Über den Touchbildschirm können Motorlinien, Motorgruppen und die Rauchabschnitte direkt bedienen werden.
Hauptübersicht: Manueller Betrieb
Bedienungstypen
Motorlinien und Motorgruppen
Die o.g. Gruppen können zum einen über einen absoluten (Anteil der vollen Öffnung) oder auch relativen (Öffnen/Stopp/Schließen)
Befehl bedient werden.
Rauchabschnitte
Rauchabschnitte können über ‚Alarm' oder ‚Reset' bedient werden.
Beispiel: manuelle Bedienung einer Motorlinie
Wenn „Alle" gewählt wird, werden alle Motoren simultan bedient.
-
Wenn eine Motorliniennummer gewählt wird, wird nur die gewählte Motorlinie bedient.
-
Motorlinie - Übersicht
Konfiguration fehlt – Hauptmenü
17
Hier finden Sie etwaige Komponenten, Motorlinien, Motorgruppen oder Rauchabschnitte die nicht konfiguriert wurden.
Wenn Sie auf der Zugangsstufe 3 eingeloggt sind, können Sie aus diesem Menü heraus auch konfigurieren.
Unter ‚Status' sehen Sie den Status für folgende Gruppen:
1. Motorlinie
2. Motorgruppe
3. WSK-Link™
4. Rauchabschnitt
5. Lokale Eingänge
6. Lokale Ausgänge
7. Spannungsversorgung
8. Netzwerk
9. Steckplatz
10. Konfigurationdateien auf USB
11. System
Im „Status"-Modus können keine Konfigurationen geändert werden.
Der Anhang enthält alle Punkte, die unter ‚Status' angezeigt werden –
siehe Anhang für detaillierte Erklärung.
Was kann manuell bedient werden
1. Motorlinie – siehe folgenden Text
2. Motorgruppe
3. Rauchabschnitt
Eine Motorlinie ist ausgewählt Manuelle Bedienung auf
dem Touchbildschirm
