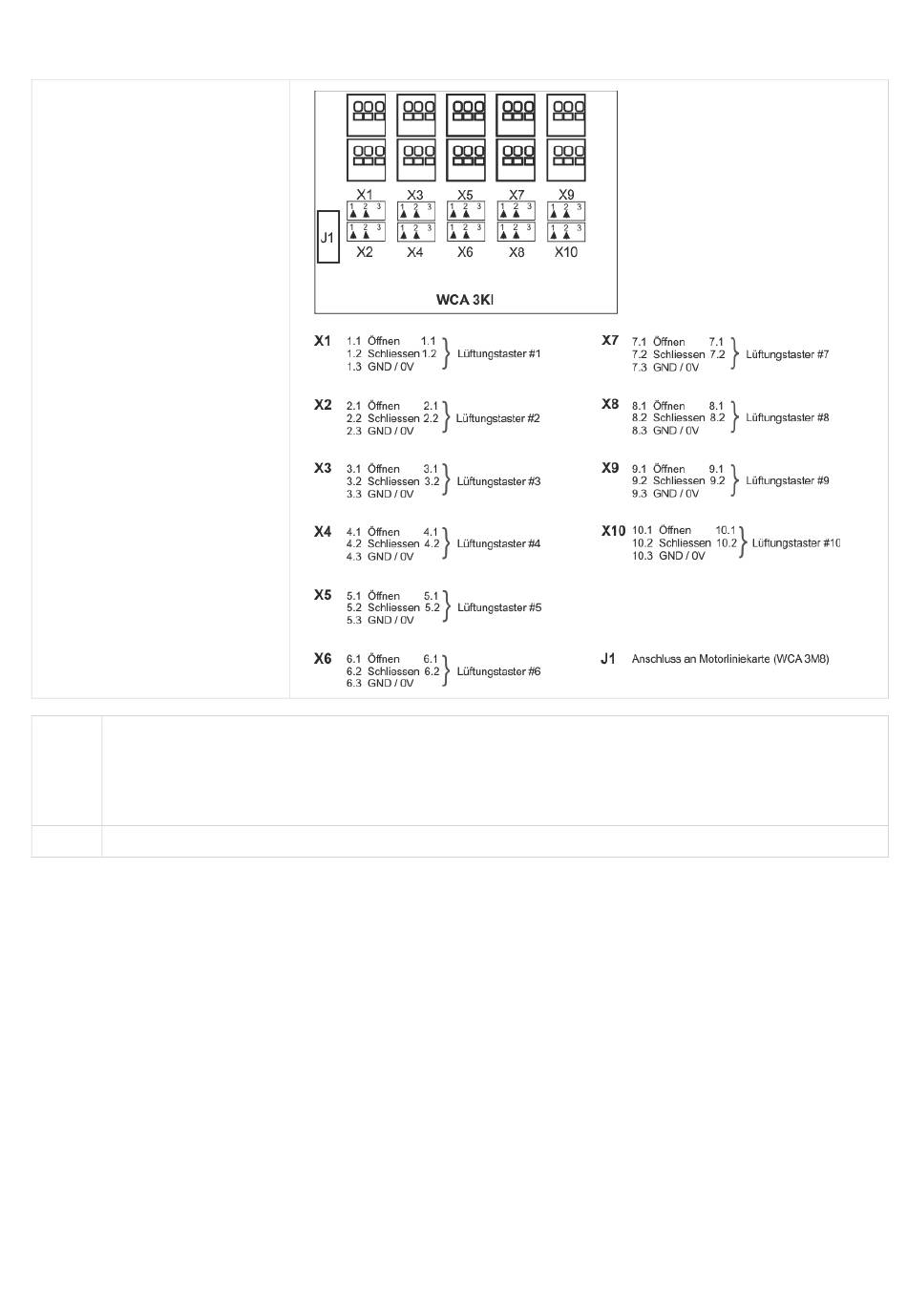

Lüftungstasterkarte – WCA 3KI
10.6
Die Lüftungstasterkarte WCA
3KI für den Anschluss von 10
zusätzliche Lüftungstaster,
erfordert eine zusätzliche
Motorliniekarte WCA 3M8.
Die WCA 3KI und WCA 3M8
sind über J1 beziehungsweise
J6 miteinander verbunden.
X1
Daten:
–
x.1 Öffnen x.1
X10
x.2 Schliessen x.2
x.3 GND / 0V
Für die Eingangsverbindungen bitte Erklärungen in Abschnitt "Hauptkarte WCA 3SP" Punkt "X3 / X4" beachten.
J1
Anschluss an Motorliniekarte (WCA 3M8)
10.7
Feldbuskarten
Verschiedene Feldbuskarten stehen zur Verfügung:
-
WCA 3FK
-
WCA 3FM
-
WCA 3FB
Jede Karte stellt Kommunikation zur Verfügung und ermöglicht Zugang zu den verfügbaren Bus-Objekte jae nach gewähltem
System. RWA-Funktionen haben eine höhere Priorität als Lüftungsbefehle. Der Feldbus darf nur für Lüftungsbefehle verwendet
werden! Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein KNX-Objekt und BACnet-Object, welches Status- und
Kommandomöglichkeiten bietet.
Status-Möglichkeit
Es kann z.B. die aktuelle Position, den Fehler-und Betriebsstatus und die maximal zulässige Öffnungsweite ausgelesen werden.
Befehl-Möglichkeit
Es können z.B. Fahrbefehle mit unterschiedlichen Prioritäten und Geschwindigkeit für MotorLink
Weitere Informationen zu den Kommunikationsobjekten finden Sie unter „KNX Applikation Programm Beschreibung" und „BACnet
PICS" auf unserer Internetseite www.windowmaster.com.
Feldbuskarte mit KNX Interface
Feldbuskarte mit BACnet MSTP Interface
Feldbuskarte mit BACnet IP Interface
®
Motoren gesendet werden.
