X1 / X2 Die WCA 3SP Karte hat 2 Motorlinien (X1 und X2) für den Anschluss von ±24V Standard oder MotorLink
Antriebe.
±24V Standard Antriebe
1.1 24V / 0V
1.2 Leitungsüberwachung
1.3 0V / 24V
®
MotorLink Antriebe
1.1 0V
1.2 Kommunikation
1.3 24V
Die Anzahl der Antriebe pro Motorlinie hängt von dem angeschlossenen Antriebstyp ab. Die
Gesamtstromaufnahme der Antriebe die an einer Motorlinie darf maximal 10A betragen. Die max.
Gesamtstromaufnahmer aller Motorlinien darf den Gesamtstrom der jeweiligen Zentralenversion von 10A bzw.
20A nicht überschreiten.
Zusätzlich können auch Verriegelungsantriebe Typ WMB 801, WMB 802, 811 und 812 WMB angeschlossen
werden. Die Stromaufnahme der Verriegelungsantriebe ist zu vernächlässigen, da die Antriebe und
Verriegelungsantriebe nacheinander fahren!
Alle Antriebe auf derselben Motorlinie werden gleichzeitig bedient und müssen dem gleichen Motortyp
entsprechen.
Bzgl. der Kabellänge, siehe Kapitel 8 „Leitungen".
Leitungsdurchmesser: Flexibel: max. 6mm², massiv: max.10mm².
Bei Leitungsüberwachung, muss das Motorendmodule vom Typ WSA 510 in der letzte Abzweigdose
angeschlossen werden. Bei der Anwendung von Fremdantrieben, muss die Leitungsüberwachung im Menue auf
„WSA 510 - Einfach" gesetzt werden, siehe Abschnitt „Leitungsüberwachung von Antrieben"
Standard
±24V Antriebe
Beispiel mit 20A Stromverbrauch
a) 20 Stück WMX 826-1
b) 10 Sets mit 2 Stück von WMX 826-2
c) 4 Stück WMU 885-1
d) 2 Sets mir 2 Stück von
WMU 885-2
®
MotorLink Antriebe
Beispiel mit Antriebe pro Motorlinie
Ex. 1: 4 Stück WMX 823-1
Ex. 2: 2 Stück WMX 885-2
Ex. 3: 3 Stück WMU 826-3
Zulässige Kombinationen von Antrieben auf einer MotorLink
Die beiden Motorlinien auf der SP-Karte können jeweils in einer der nachstehend gezeigte Kombinationen
verbunden werden.
-1 (Singel): 1 Fenster mit 1 Singel Fensterantrieb. Bis
zu 4 Fenster mit je 1 Fensterantrieb können
angeschlossen werden.
-2 (Synchro): 1 Fenster mit 2 synchronen
Fensterantriebe.
-3 (Trial): 1 Fenster mit 3 Trial Fensterantrieben.
-4 (Quattro): 1 Fenster mit 4 Quattro Fensterantrieben.
2.1 24V / 0V
2.2 Leitungsüberwachung
2.3 0V / 24V
2.1 0V
2.2 Kommunikation
2.3 24V

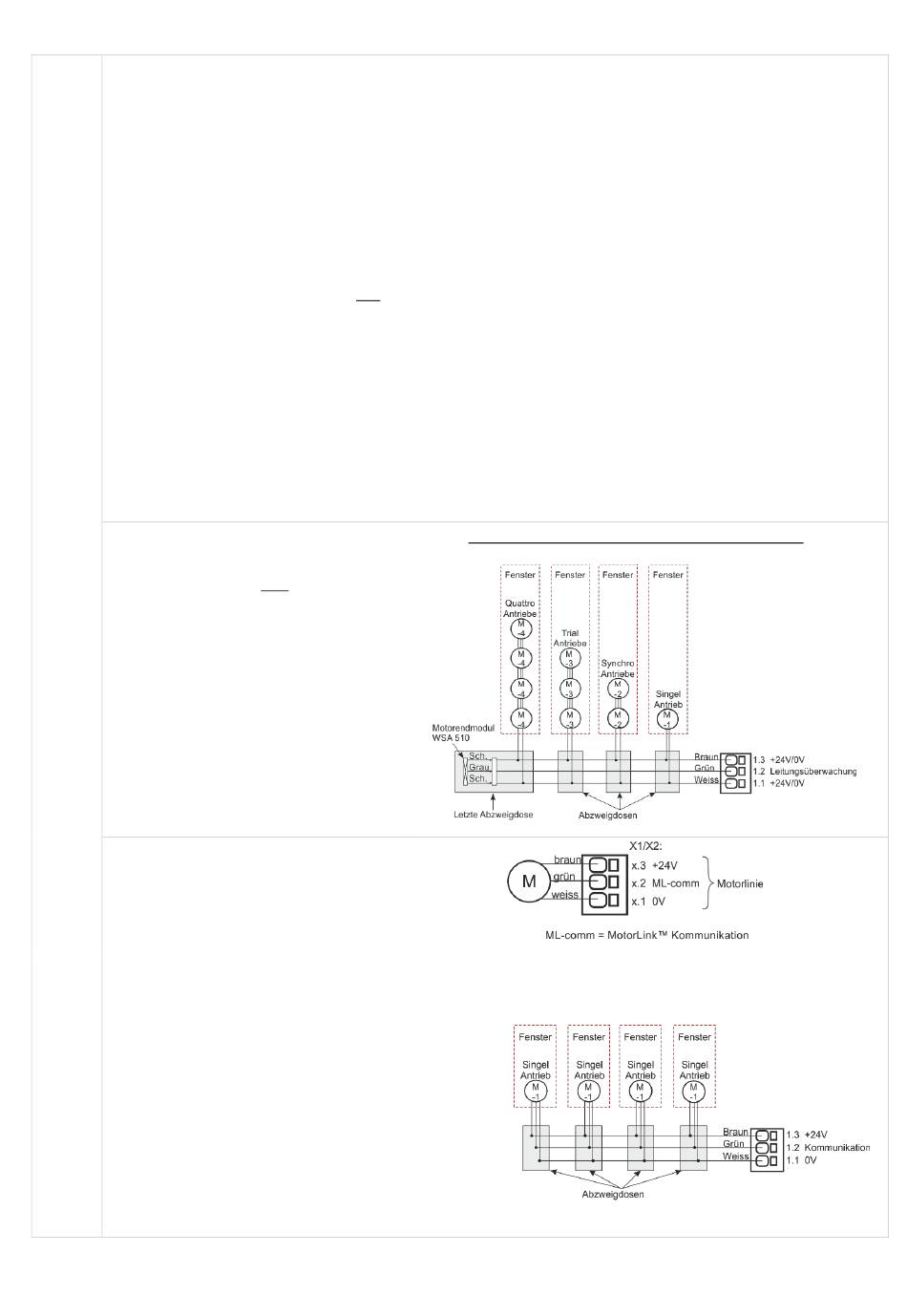

Anschluss von Standardantrieben an Motorlinie X1
(mit Leitungsüberwachung)
®
Motorlinie
®
19
