WindowMaster CompactSmoke WSC 320 Anleitung Seite 21

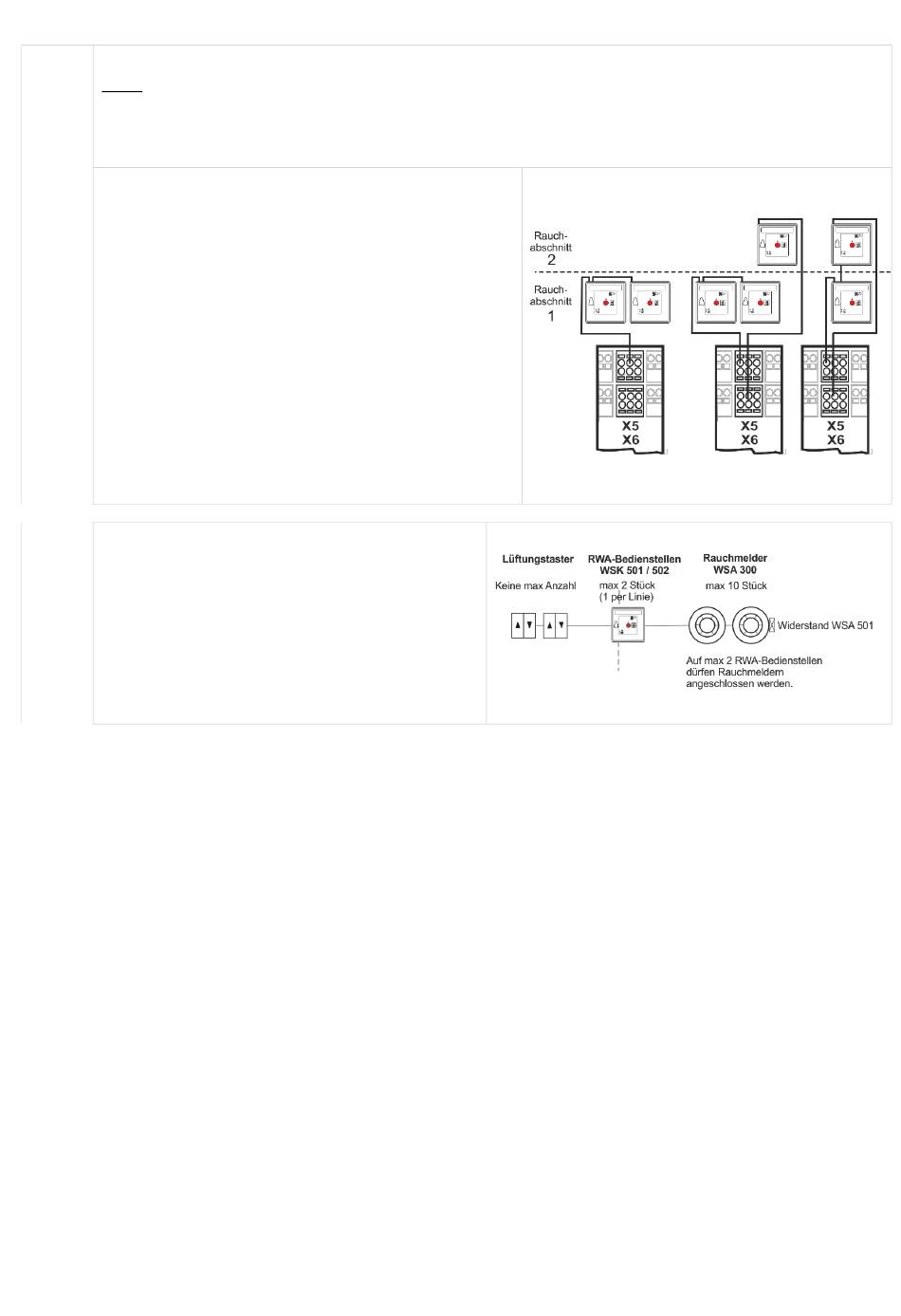

X5 / X6 Anschluss der RWA-Hauptbedienstellen Typ WSK 50x.
Daten
RWA-Bedienstellenbus 1
5.1 24V
5.2 Kommunikation
5.3 0V
Die RWA-Bedienstellen müssen überwacht werden. Der
Anschluss der RWA-Bedienstellen ist daher von der
Anzahl der Rauchabschnitte und deren
Leitungsverlegung abhängig.
▪
bei 1 Rauchabschnitt: RWA-Taster muss am RWA-
Bedienstellenbus 1 angeschlossen werden. Es ist
optional ob die in einem Ring angeschlossden
werden.
▪
bei 2 Rauchabschnitten: RWA-Taster können an
RWA- Bedienstellenbus 1 und RWA-
Bedienstellenbus 2 angeschlossen werden (mittlere
Grafik). Es ist optional ob die in einem Ring
angeschlossden werden.
▪
bei 3 oder mehr Rauchabschnitten: die RWA-
Bedienstellen immer in einem Ring anschliessen
Bei der Verkabelung von RWA-Tastern in einem Ringbus
erhöht sich die Betriebssicherheit bei einer
Leitungsstörung.
Rauchmelder und Lüftertaster können auch an eine
RWA-Hauptbedienstelle WSK 501 / 502
angeschlossen werden.
Pro Zentrale können bis zu 10 RWA-Bedienstellen
angeschlossen werden. Es dürfen nur maximal 2
Bedienstellen (1 pro Linie) vom Typ WSK 501 / 502
(Anschlußmöglichkeit für Rauchmelder und
Lüftungstaster) an einer Zentrale betrieben werden.
Die übrigen RWA-Bedienstellen müssen vom Typ
WSK 503 / 504 sein.
RWA-Bedienstellenbus 2
6.1 24V
6.2 Kommunikation
6.3 0V
