WindowMaster CompactSmoke WSC 320 Anleitung Seite 24

2 frei konfigurierbare Solid-State Ausgänge
9.3 Ausgang A
9.4 Ausgang A
9.5 Ausgang B
9.6 Ausgang B
Daten
Max. Spannung: 30 V S (Spitze) AC/DC
Max. Strom: 150mA
Typische On-Widerstand: 4,7 Ω
Max. On-Widerstand: 8 Ω
Max. Schaltgeschwindigkeit: 2ms, nur für
Gleichspannung
X10 Für den Anschluss von Wetterstationen mit Windrichtung.
Anschluss von Wind- / Regensensoren Typ WLA 330 oder WLA 340, Regensensor WLA 331.
Anschluss von intelligenten Wetterstationen (Windrichtungsabhängiger Rauchabzug), z.B.
Windgeschwindigkeitsensor WOW 201, Windrichtungssensor WOW 202, Anschlussdose und Beschläge WOW
203 + 304 und Regensensor WLA 331.
Data
10.1 24V UPS
10.2 Windgeschwindigkeit
10.3 GND / 0V
10.4 24V
10.5 Regen
10.6 GND / 0V
Mit dem ab Werk eingestellten Werten ist der
Eingang:
„Aktiv" wenn den Kontaktwiderstand kleiner als 4kΩ ist.
„Inaktiv" wenn den Kontaktwiderstand größer als 8kΩ ist.
Bei Werten zwischen 4 und 8kΩ hängt das Ergebnis von der
Versorgungsspannung ab.
Der Eingang hat hochgezogen ca. 1mA. (Minimum 0,7mA, Maximum 1,4mA).

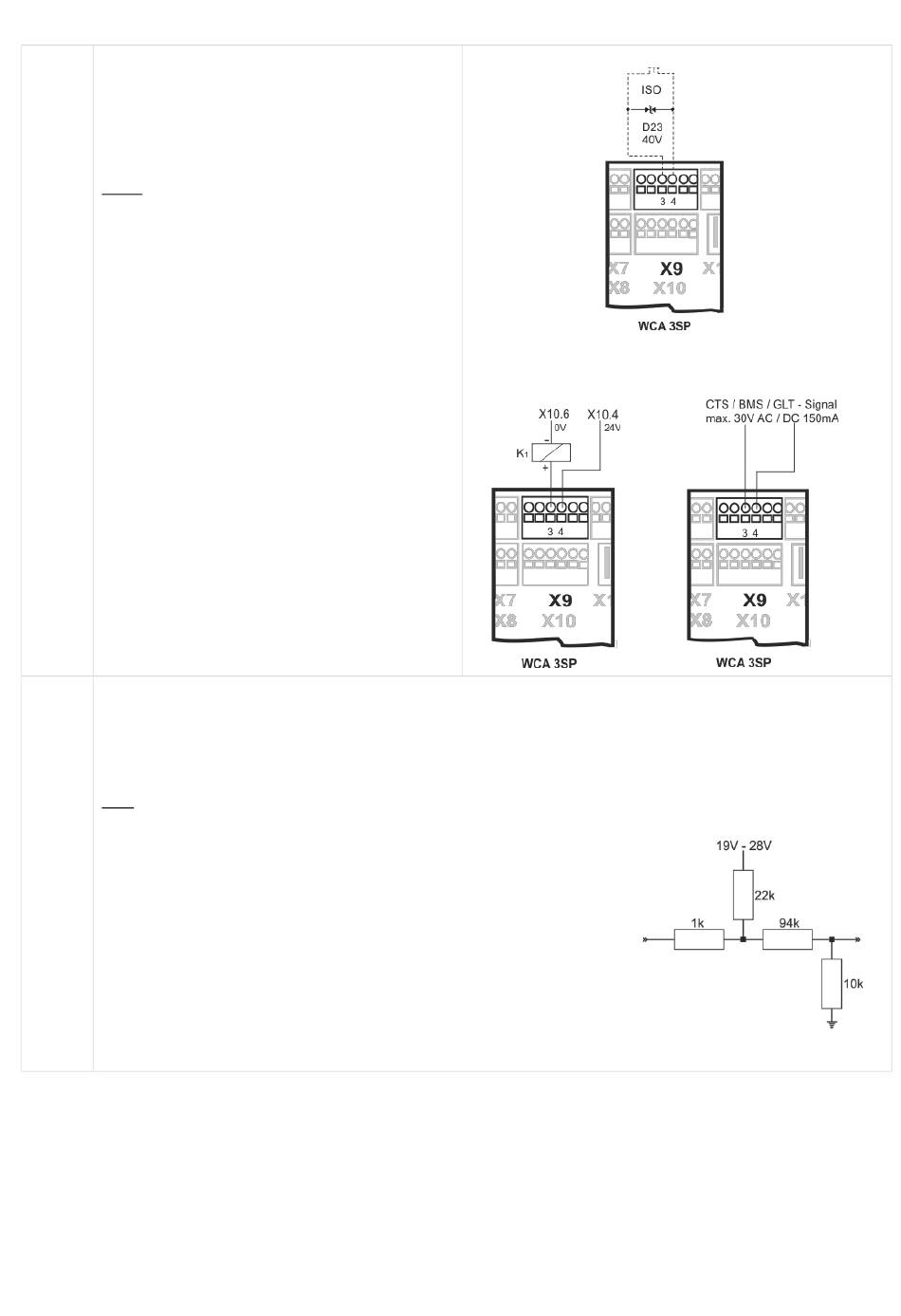

Ausgangverschaltung (vereinfachte)
Beispiel mit Solid-State und Relais
(Polarisation ist nicht wichtig)
Eingangsverschaltung
(vereinfacht)
24
