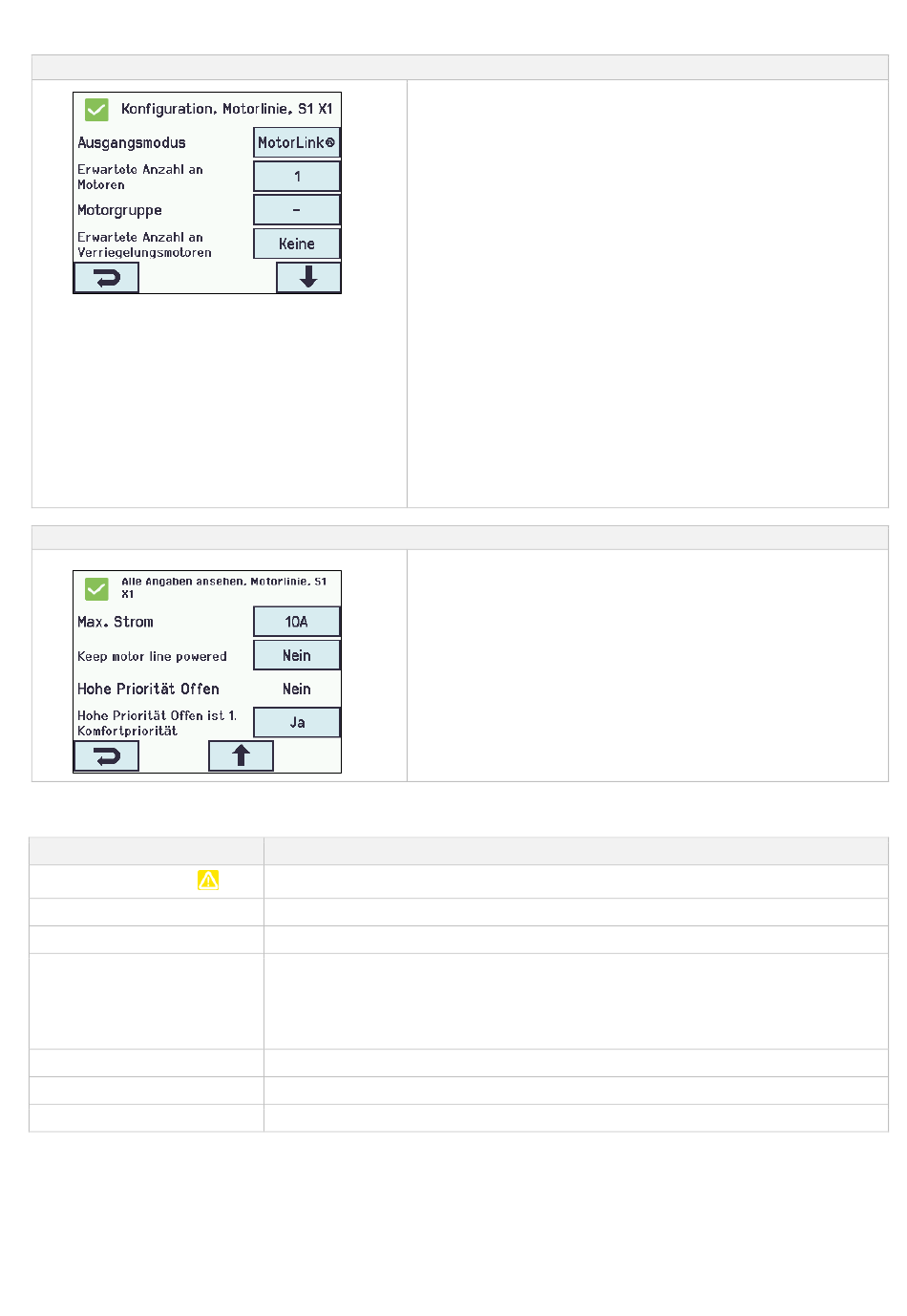

MotorLink Antrieb Konfiguration
14.2.3 Farbcode – Motorlinien
Die Übersichtsfelder auf dem Touchbildschirm zeigen den Farbcode für die Motorlinien:
Farbe
Gelbes Dreieckssymbol
Grau durchgestrichen
Schwarzer Text
Grün
Hellgraue Nummer
Blaues ?
Rot
®
Die MotorLink Antriebe können wie folgt konfiguriert werden:
Motorlinien – Max Strom Konfiguration
Bedeutung
Die Motorlinie muss konfiguriert werden oder der Antrieb weist einen Fehler auf
Keine Konfiguration der Motorlinie möglich/ die Motorlinie ist nicht vorhanden
Die Motorlinie ist konfiguriert, der Antrieb wurde nicht zu 100 % geschlossen
Die Motorlinie wurde konfiguriert, der Antrieb ist zu 100 % geschlossen.
®
MotorLink Motorlinien sind grün markiert, wenn der Antrieb oder die Antriebe auf
der Motorlinie zu 100 % geschlossen wurden und der Nullpunkt des Antriebs bestimmt
wurde.
Die Motorlinie ist mit „Keine Motoren sind angeschlossen" konfiguriert
Konfiguration fehlt oder es ist ein Fehler in der Konfiguration
Der Motorlinie wurde ein Alarmsignal (RWA ausgelöst) zugewiesen
1. Ausgangsmodus: informiert über den Typ des Antriebs:
®
MotorLink (nicht konfigurierbar)
2. Erwartete Anzahl an Motoren (nur gezeigt wenn Motortyp =
®
MotorLink )
3. Motorgruppen
4. Erwartete Anzahl an Verriegelungsmotoren
4.1 Anzahl gefundener Verriegelungsmotoren (Anhang
sehen)
5. Manuelle Geschwindigkeit
6. Auto.-Geschwindigkeit
7. Man.Betrieb – Auto. Abschaltzeit
8. Während des Alarms erneute Öffnung (VdS-Nachtriggerung)
9. Max. unerwarteter Überstrom
10. Max. unerwarteter Überstrom (Motor)
11. Folgesteuerungstyp
12. Positionsbegrenzung der Folgesteuerung
13. Folgesteuerung mit
14. Folgesteuerung mit Nummer
15. Folgesteuerungspositionslogik
16. Folgesteuerungsposition
17. Folgesteuerungsposition
Der Anhang enthält alle Punkte, die konfiguriert werden können –
siehe daher Anhang für detaillierte Erklärung.
Unabhängig davon, ob ±24V oder MotorLink™ Antriebe verwendet
werden, kann die Motorlinie mit einer maximalen Leistung von 5,
10 oder 20A konfiguriert werden.
Die Konfiguration erfolgt im Menü „Motorlinie" unter „Alle Angaben
ansehen".
Abhängig von der Zentralgrösse darf die Gesamtstromaufnahme
aller angeschlossenen Antriebe 10A bzw. 20A nicht überschreiten.
