WindowMaster CompactSmoke WSC 320 Anleitung Seite 23

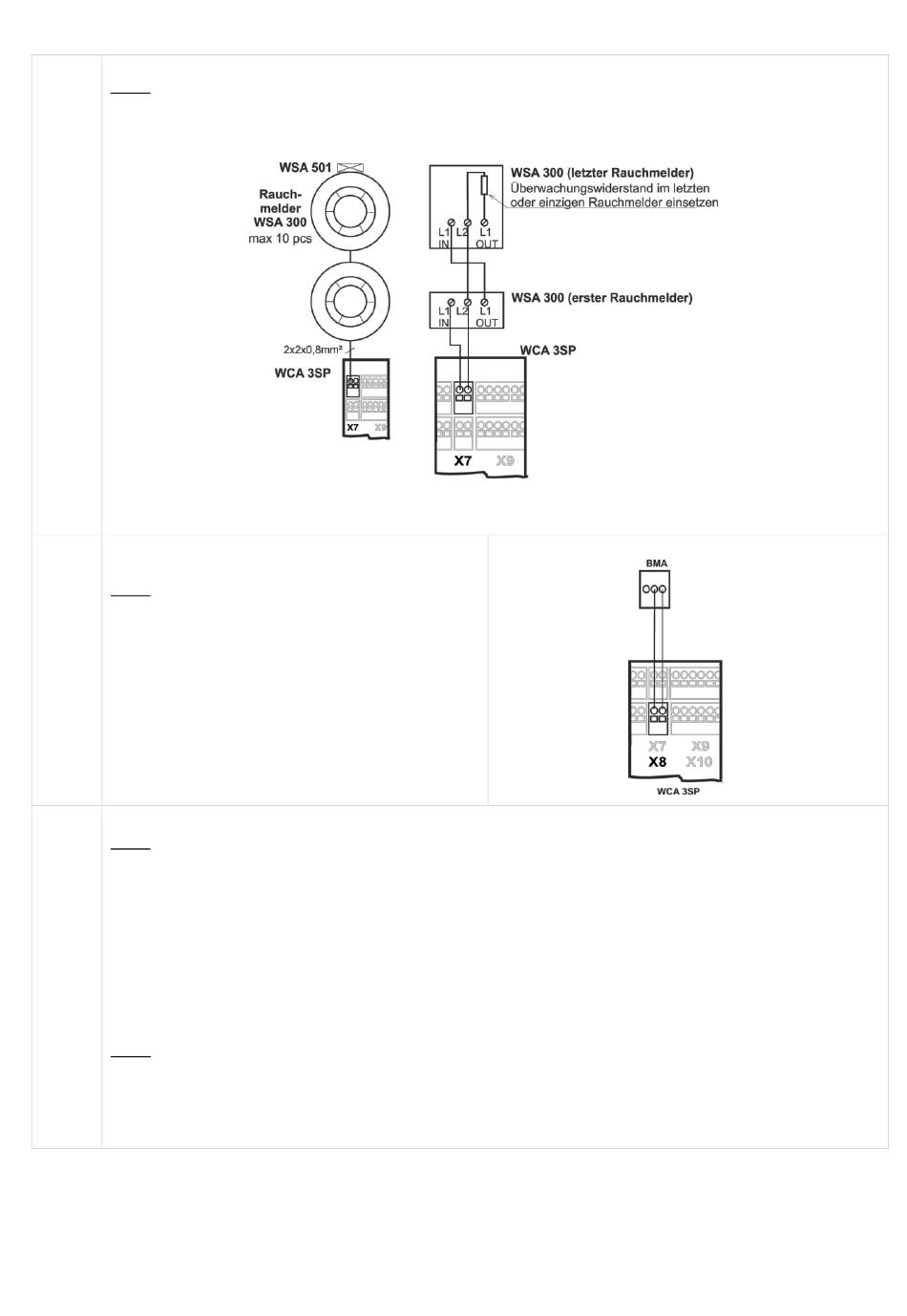

X7 Anschluss eines Rauchmelders vom Typ WSA 300.
Daten
7.1 +
7.2 -
I = 3,4mA
max
Wenn kein Rauchmelder an Klemme X7 angeschlossen ist, muss ein 10kΩ Widerstand an X7 angeschlossen
werden.
Siehe auch obige Tabelle für den Anschluss von anderen Rauchmeldertypen.
X8 24/48V frei konfigurierbarer Eingang von der BMA
(wird vor allem in Frankreich angewendet)
Daten
8.1 +
8.2 -
Aktiv bei Spannungen zwischen 18 und 50V
Passive unter 1V
Max. 50V
X9 Solid-State Ausgänge, ein Solid-State Ausgang für Störungsmeldung und 2 frei konfigurierbare.
Daten
9.1 Störung – Kontakt geöffnet = Störung, Kontakt geschlossen = OK
9.2 Störung – Kontakt geöffnet = Störung, Kontakt geschlossen = OK
9.3 Ausgang A
9.4 Ausgang A
9.5 Ausgang B
9.6 Ausgang B
Solid-State Ausgang für Störungsmeldung.
Eine Störung muss mindestens 20 Sekunden dauern, bevor das Relais einen Fehler anzeigen.
Daten
Max. Spannung: 30 V S (Spitze)
Max. Strom: 150mA
Typische On-Widerstand: 4,7 Ω
Max. On-Widerstand: 8 Ω
Max. Schaltgeschwindigkeit: 2ms
Anschlussbeispiel
