Die eingesetzten Verschlusskappen dienen nicht der Kabeleinführung!
Hierfür empfehlen wir geeignete Kabelverschraubungen gemäß den
nationalen Vorschriften.
Die Zuleitung der Zentrale muss bauseitig und gesondert abgesichert
werden.

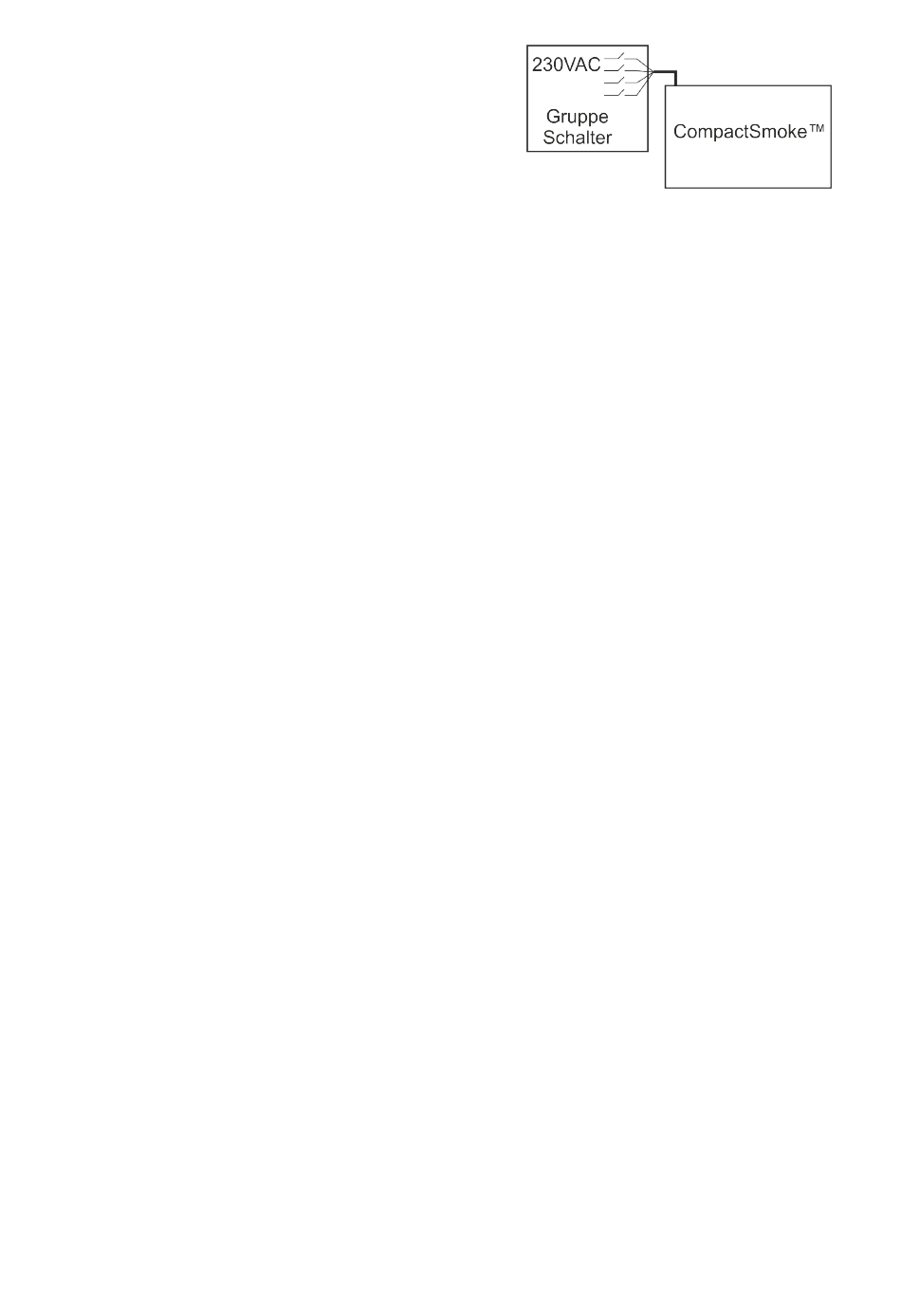

Die Versorgungsspannung der RWA-Zentrale muß durch zwei oder
multipolare Gruppenschalter extern abgesichert sein - Siehe rechte
Zeichnung.
7.2
Anschließen der Leitung in der RWA-Zentrale
Anschlußleitungen nach Klemmenplan auflegen. Hierbei ist auf den richtigen Anschluss zu achten.
Falsches anklemmen, Nummern- oder Farbendreher können zu Fehlfunktionen der Steuerzentrale oder der externen
Elemente führen.
Elektrische Leitungen müssen generell nach den jeweils gültigen VDE-Vorschriften verlegt und abgesichert werden.
7.3
Anschluss der Schutzleiter und 230V AC
Siehe Kapitel 10 Beschreibung der Karten - Abschnitt 10.1 für Details.
7.4
Montage RWA-Bedienstellen, Lüftungstaster und Rauchmelder
Die RWA-Bedienstellen und die Lüftungstaster müssen gut sichtbar, erreichbar und nicht hinter Wandvorsprüngen, Türflügeln
oder verdeckt von Baukörpern montiert sein.
Achtung Montagehöhe der RWA-Bedienstellen 1,4m über Fußbodenoberkante.
Die automatischen Melder müssen nach den gültigen Vorschriften und Herstellerangaben montiert werden.
7.5
Einbauhinweise
Einbau, Installation, Reparatur und Wartung von Rauch- und Wärmeabzugsanlagen dürfen grundsätzlich nur von
dafür geschultem Fachpersonal durchgeführt werden.
Bei Aufstellung und Montage zu beachtende Vorschriften
Bei der Planung des Einsatzes einer Rauch- und Wärmeabzugsanlage sowie bei deren Aufstellung und Montage sollten
folgend sicherheitsrelevante Vorschriften beachtet werden:
▪
die Landesbauordnung der Bundesländer
▪
DIN 18 232 für Rauch- und Wärmeabzugsanlagen im Industriebereich
▪
VDE 0100, VDE 0108, VDE 0833 und DIN 4102, Teil 12
▪
VdS-Richtlinie Form 2098
▪
die Bestimmungen der zuständigen Brandschutzbehörde
▪
die Vorschriften des örtlichen Energieversorgungsunternehmens.
VORSICHT
Nach dem Öffnen des Anlagengehäuses liegen spannungsführende Teile frei.
Vor dem Einsetzen / Entfernen von Karten ist die Anlage von der Netzsversorgungspannung sowie von der
Akkumulatorversorgungsspannung zu trennen.
▪
Installationshinweise bzw. Vorschriften des VDE und des örtlichen EVU´s beachten
▪
Montageort so wählen, dass zu Wartungszwecken eine freie Zugänglichkeit gewährleistet ist
▪
Leitungsverlegung im Gebäude nach unten aufgeführten Richtlinien ausführen
▪
Bei der Kabelverlegung die Ermittlung der Antriebszuleitungslängen berücksichtigen
▪
Anschluss der Leitungen nach den vom Hersteller beigestellten Plänen ausführen
▪
Wenn die RWA-Zentrale installiert ist, werden die Notstrom-Akkus nach etwa 8 Stunden geladen sein
▪
Sämtliche Funktionen der Anlage überprüfen
Elektroleitungsverlegung für Rauch- und Wärmeabzugsanlagen
Elektroleitungen müssen generell nach neuester Fassung der VDE-Vorschriften verlegt werden. Für Rauchabzugsanlagen gilt
u.a. die Vorschrift VDE 0108.
Die LAR ist zu berücksichtigen.
Der Einsatz der Leitungstypen sollte nach Möglichkeit in Abstimmung mit dem Sachverständigen und der zuständigen
Brandschutzbehörde erfolgen.
Die Brandschutzbehörden der Länder schreiben in vielen Fällen feuerwiderstandsfeste Leitungen mit einem Funktionserhalt
von 30 Minuten vor (nach DIN 4102, Teil 12).
Maximal zulässige Leitungslängen der Motorenzuleitung für System WSC 3XX unter Berücksichtigung der angegebenen
Leitungsquerschnitte (Leitungsangaben für Aufputzverlegung) siehe "Kabellängentabelle"
