WindowMaster CompactSmoke WSC 320 Anleitung Seite 27

X11 WSK-Link™ für eine Master / Slave Verbindung.
Daten:
11.1 24V IN
11.2 Kommunikation IN
11.3 0V IN
Auf der Master-Zentrale wird entweder der Eingang X5 oder X6 (Eingänge die auch für RWA-Bedienstellen
verwendet werden) für die Master-Slave Verbindung verwendet. Auf den Slave-Zentralen wird der Eingang X11
verwendet.

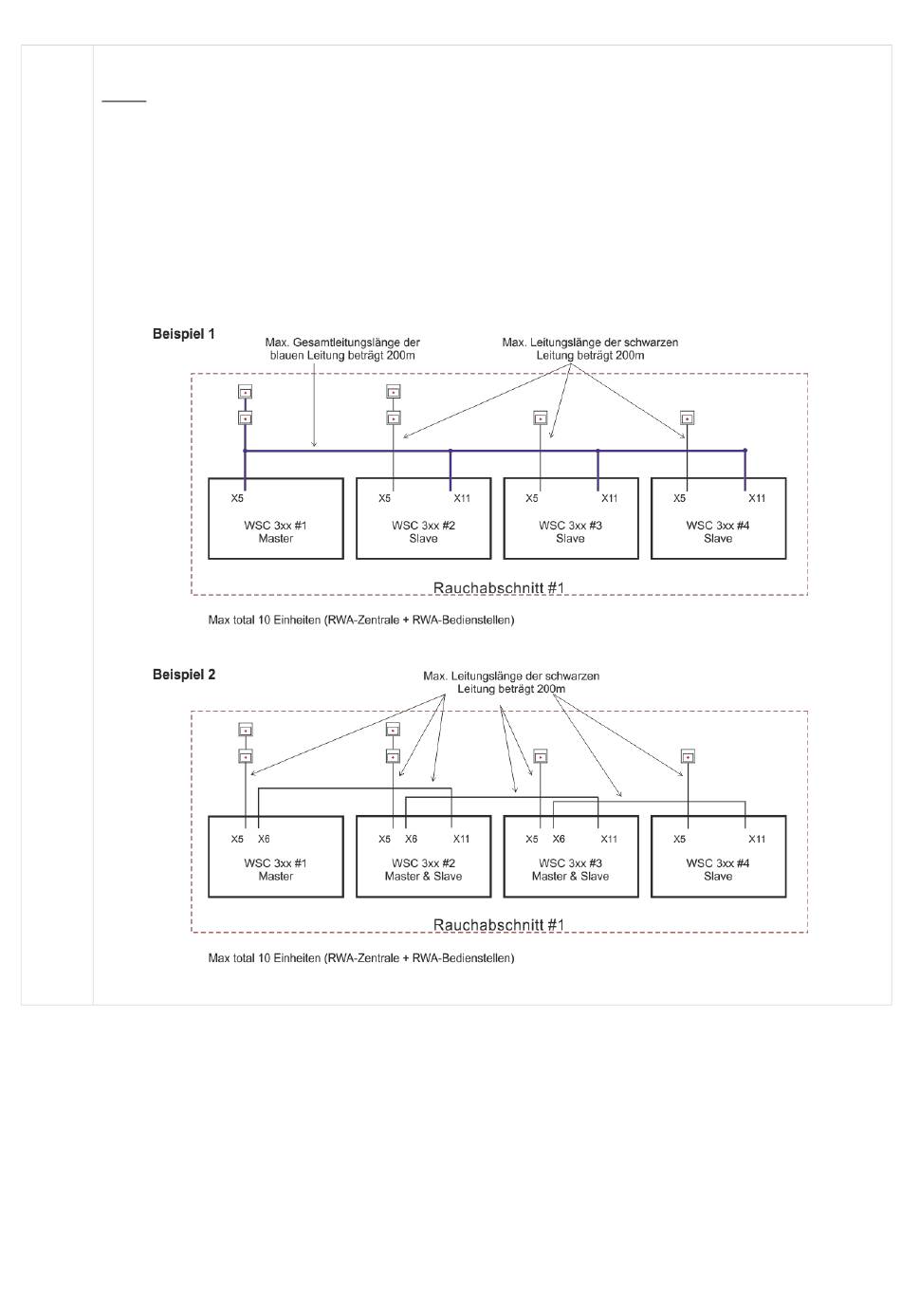

Es ist möglich, mehrere Zentralen in einer Master-Slave Verbindung anzuschliessen. Allerdings darf die
maximale Anzahl von Zentralen UND RWA-Bedienstellen auf einem BUS 10 Einheiten nicht überschreiten.
Die max Leitungslänge zwischen 2 Einheiten darf 200m nicht überschreiten, siehe Beispiel unten für
Anschlussmöglichkeiten.
RWA-Zentrale #2 und #3 sind beide Master und Slave Zentrale.
